CAD如何进行面积计算？

2024-03-18 14:24:05

操作方法

01

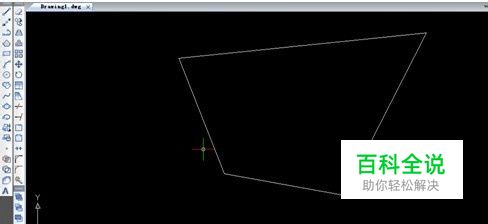

在使用CAD软件绘图中，由于设计需要，我们会经常对封闭图形进行面积计算。而在图纸上，图形的形状有很大的差别。那么，我们如何计算不同类型图形的面积呢？ 1、对于简单图形，如矩形、三角形。我们只须执行命令【AREA】（可以是命令行输入或点击对应命令图标），在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，打开捕捉依次选取矩形或三角形各交点后回车，CAD将自动计算面积（Area）、周长（Perimeter），并将结果列于命令行（如图1）。图1 2、对于由圆或其它多段线（Polyline）、样条线（Spline）组成的二维封闭图形。我们可以执行命令【AREA】，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择Object选项，根据提示选择要计算的图形，CAD将自动计算面积、周长。 3、对于由简单直线、圆弧组成的复杂封闭图形，不能直接执行AREA命令计算图形面积。而必须先使用region命令把要计算面积的图形创建为面域，然后再执行命令【AREA】，在命令提示“Specify first corner point or [Object/Add/Subtract]:”后，选择【Object】选项，根据提示选择刚刚建立的面域图形，CAD将自动计算面积、周长。可以看出，对于大多数图形，我们可以使用CAD的“AREA”命令来轻松计算出其面积。对于复杂图形来说，我们采取的则是创建面域后计算的方法，大家可以在实际绘制中针对不同情况选择合适的方式。
