UG8.0线性阵列的使用技巧

UG阵列是UG产品设计师工作中常常用到的一个命令,阵列的主要作用是:可以一次性复制多个具有规则参数的相同特征,本UG阵列教程中使用的是NX8.0软件,对于刚接触UG8.0的朋友来说,可能会感到不习惯,因为在8.0中,有很多命令和之前的NX低版本名称上发了变化,相应的也会在工作中会遇到困扰。接下来 9SUG 讲解一下UG8.0中线性阵列的方法及各选顶的定义。

操作方法

  • 01

    (1):阵列命令在UG8.0中的叫法和所在位置如下图所示,在名称上也发生了变化,从来来的阵列特征变成了对特征形成图样。

  • 02

    (2):节距、跨距。 节距。指的是两个相邻体特征的中心位置,如下图所示

  • 03

    (3):跨距:首个体特征与末尾体特征的中心位置如下图:

  • 04

    通过上图对阵列命令的参数讲解,以下为一个简单的阵列操作案例,以便让大家能更快、更好的学习UG阵列命令! 例如: 在一个长发体上阵列3个孔,三个孔之间的距离是一样的,由我们自己设置,先在图形上画出一个原始的孔,然后使用阵列特征!

  • 05

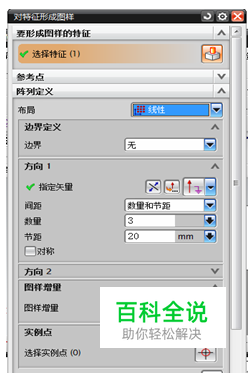

    操作步骤: 先选择孔特征,然后指定方向为YC,依次输入数量和节距,就完成了三个孔形状的设计工作,以下重点讲解间距中的各个选项定义! 1.数量与间距设置如下图:

  • 06

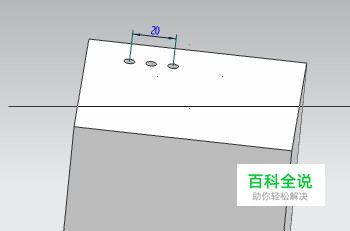

    所得到的效果如下图所示!

  • 07

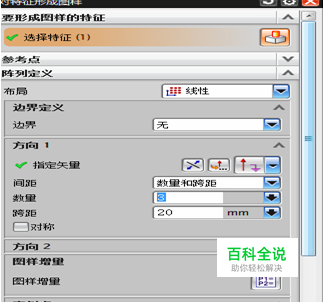

    2、数量和跨距

  • 08

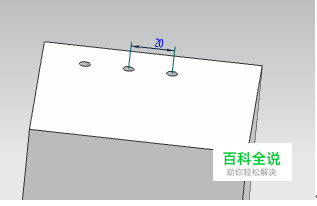

    使用数量和跨距所得到的图形如下:

  • 09

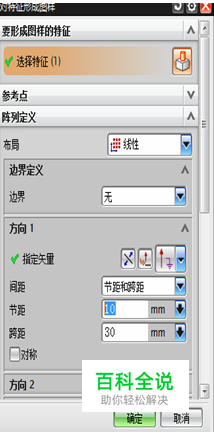

    3、UG阵列之节距与跨距

  • 10

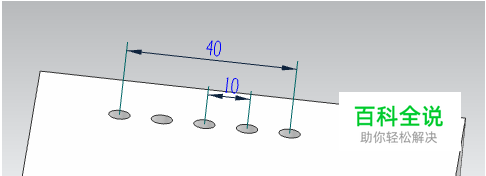

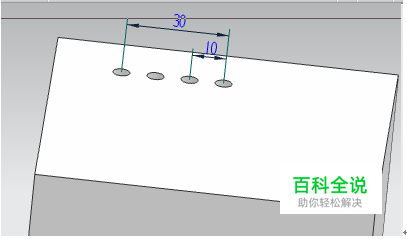

    演示效果如下图。

  • 11

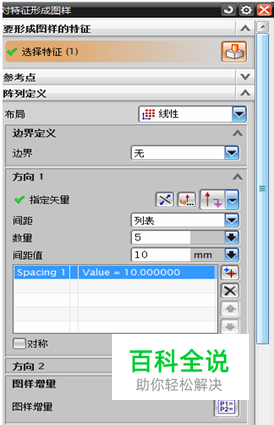

    4、UG阵列之列表,首先在间距选项中找到列表,如下图:

  • 12

    下图为使用列表所得到的阵列图形。
