SolidWorks如何快速创建平面？
SolidWorks如何创建平面，这里笔者和大家分享两个功能，分别是“填充”和“平面区域”，这两个功能都能快速的创建平面。
操作方法
- 01

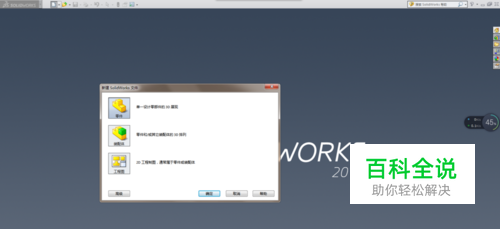

打开SolidWorks软件，新建一个零件文件。
- 02

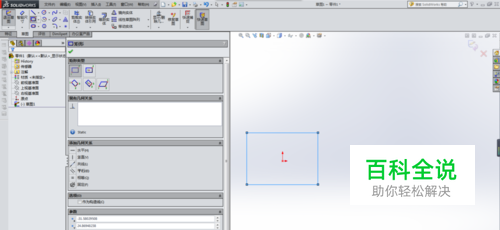

进入草图，画一个矩形
- 03
完成并退出草图之后，记得一定要是矩形颜色变成灰暗的，才算是彻底退出了草图状态。
- 04

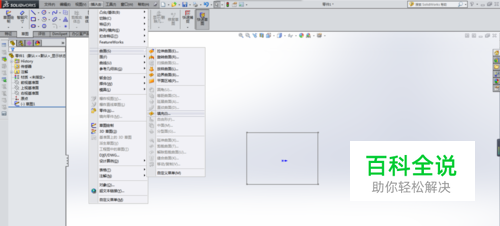

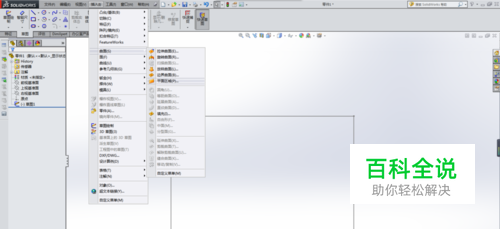

激活填充命令，方法：执行【插入】【曲面】【填充】
- 05

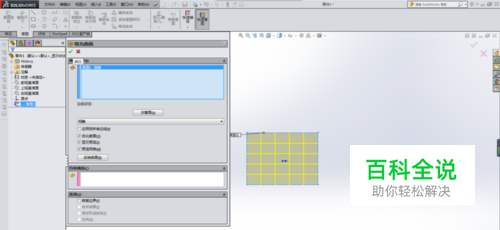

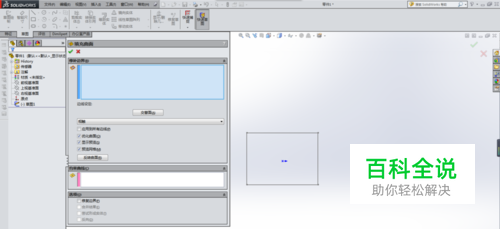

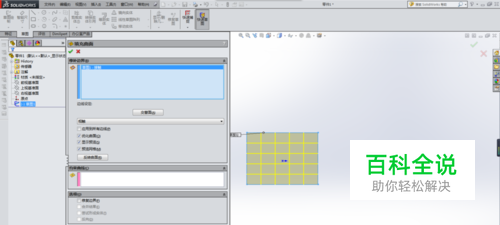

如下所示，进入“填充”对话框之后，就选择矩形草图，然后点击左上角的√，完成曲面的填充，一个曲面就造好了。
- 06

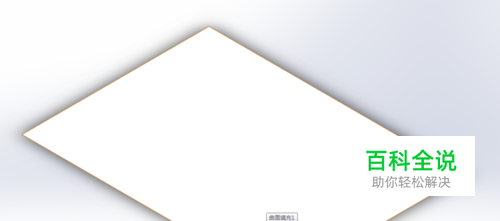

如下图所示，平面视角看不出是个面，调整立体视角，就可以很清晰的看到这就是个面。
- 07

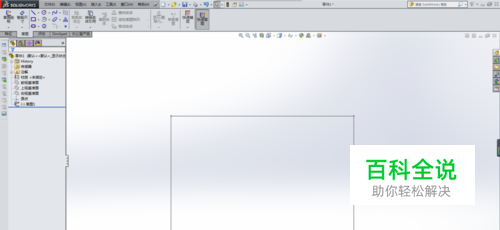

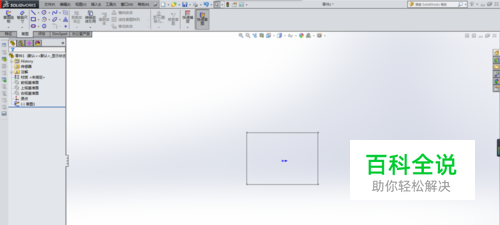

以上讲的方法是用“填充”命令来造的平面，下面讲的将是用“平面区域”来造平面。 首先，使用Ctrl+Z，一直后退回到矩形草图，如下图所示。
- 08

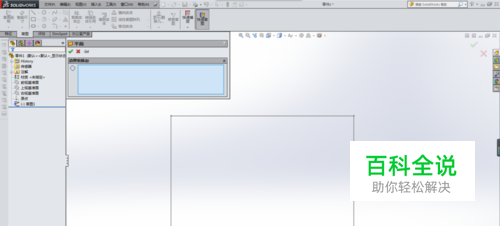

用以上同样的方法激活“平面区域”命令，进入“平面区域”对话框。
- 09

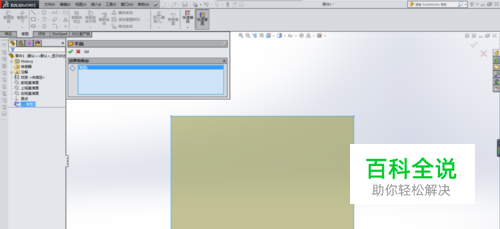

看到了“平面区域”对话框，是不是发现很简单，就一个“边界实体”需要选择，那还犹豫什么呢？赶紧选择矩形就是了。 刚一选择完矩形，预览的效果就出来了，然后就是点击左上角的√图标，完成平面的创建。
- 10

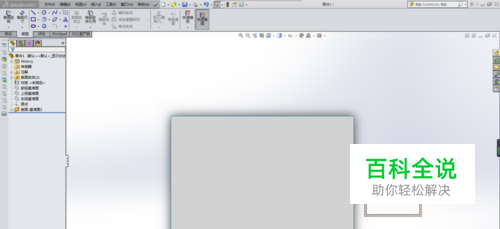

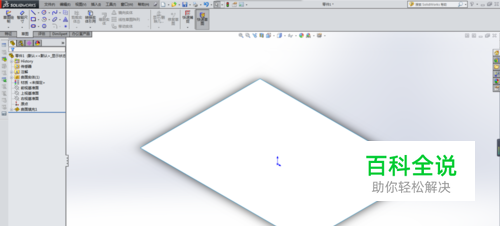

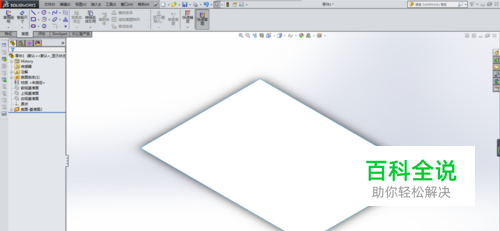

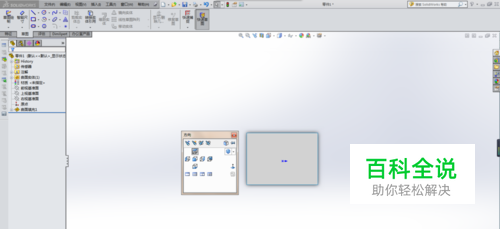

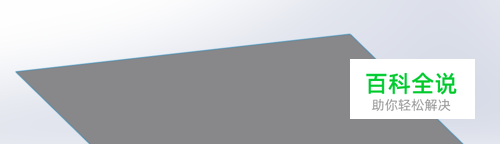

按键盘的空格键，调整视图。 如下第二幅图就是调整完视图的效果。
