SolidWorks如何画六角螺母
在使用SolidWorks工作中,我们怎么快速画一个六角螺母呢?下面一起来看一看在SolidWorks中怎么画六角螺母

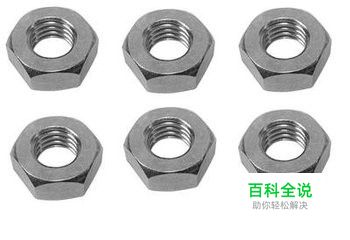

SolidWorks画六角螺母
- 01

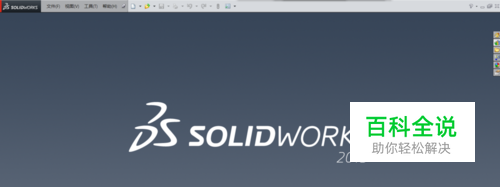

打开SolidWorks软件,如下图
- 02

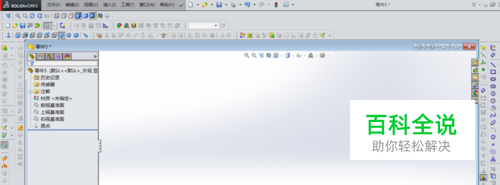

新建一个零件,如下图
- 03

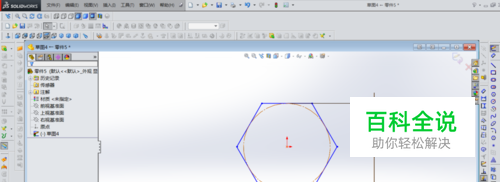

选择上视基准面画一个六角螺母的草图,如下
- 04

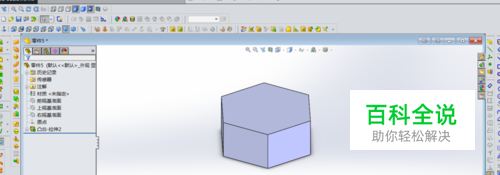

草图拉伸,如下
- 05

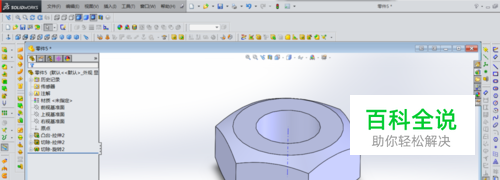

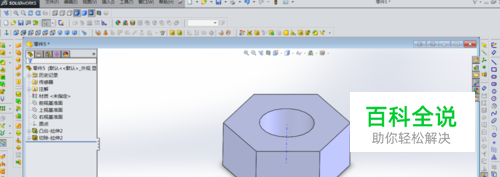

中间拉伸切除圆孔,作为内螺纹的孔,如下图
- 06

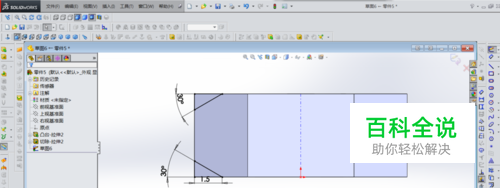

在前视基准面上画草图,如下图
- 07

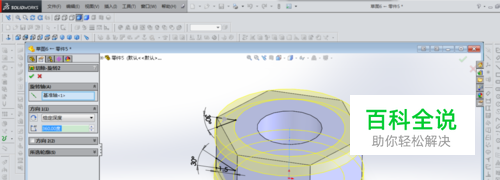

草图做圆周切除,如下图
- 08

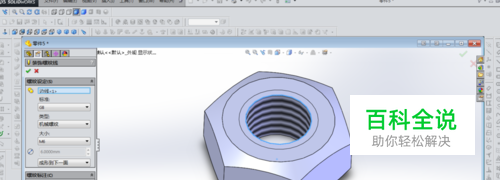

给内螺纹添加螺纹装饰线,如下图,即完成六角螺母的绘制
