如何由逻辑图转换成真值表？
利用multisim对逻辑函数进行化简与转换。
操作方法
- 01

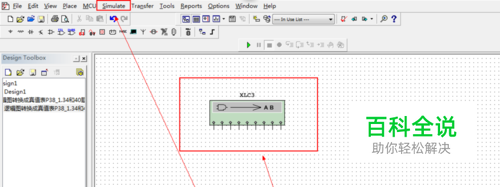

第一步：我们先打开我们的multisim软件，然后点击“simulate”,然后点击“instrument”,在"instrument”里面找到“logic converter”,然后点击，我们的页面就会出现“虚拟仪器逻辑转换仪XLC1”，如下所示。
- 02

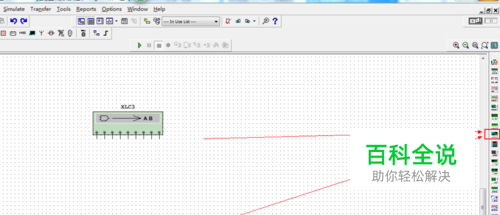

我们也可以直接在该页面的最左边找到如下图所示的图标，然后双击，即可出现“虚拟仪器逻辑转换仪XLC1”在页面上。如下图
- 03

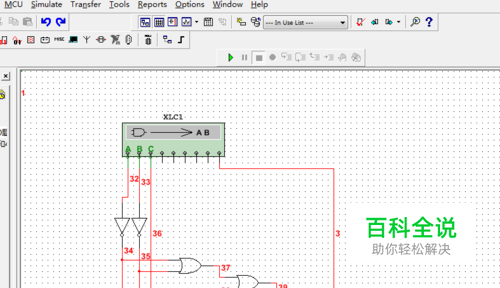

第二步：然后出现“虚拟仪器逻辑转换仪XLC1”后，我们在页面下做出我们的逻辑图，如下图所示
- 04

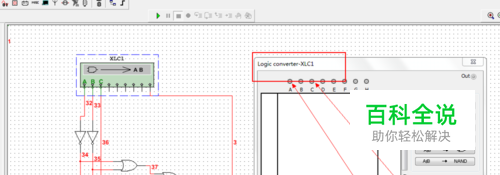

第三步：做出我们的逻辑图之后，我们双击“虚拟仪器逻辑转换仪XLC1”的图标，调出我们的“logic converter—XLC1”功能
- 05

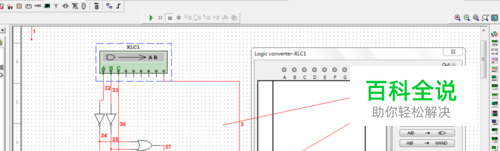

第四步：调出我们的“logic converter—XLC1”功能后，点击“由逻辑图转换成真值表”的按键，如下图所示
- 06

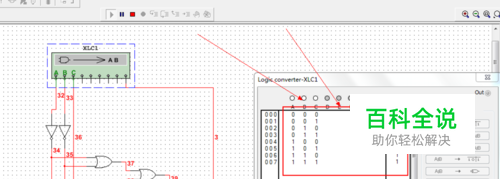

第五步：点击“由逻辑图转换成真值表”的按键后，即可将我们的逻辑图转换成真值表。我们所需要的真值表就是大框框内出现的一串“1”，“0”的地方。
- 07

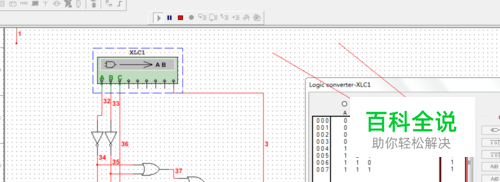

第六步：在我们的真值表内，我们会发现有一栏是独立存在的，其实那个就是判断我们的L是开启还是关闭状态，一般情况下，我们将“1”作为灯亮，“0”为灯灭。
- 08
这时候，我们已经成功的将我们的逻辑图转换成真值表了，轻松一步到位，希望对你们有所帮助，但我个人不建议大家如此转换，因为画我们的逻辑图需要花费大量的时间。
- 09
第七步：转换好之后，我们直接点击保存即可。之后我们再次打开我们的软件进行电路的设计时，可以打开这个文件继续进行设计编辑。
