Proe如何创建工程图

Pro/Engineer是美国参数技术公司(PTC)旗下的CAD/CAM/CAE一体化的三维软件,在国内产品设计领域占据重要位置。本文以Proe Wildfire5.0为例讲解如何创建工程图。

操作方法

  • 01

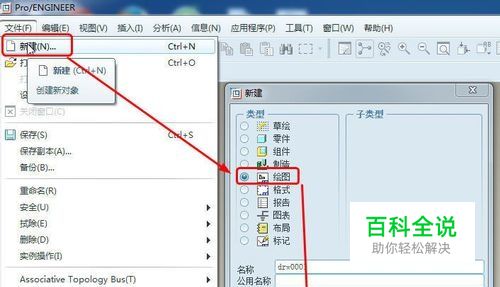

    新建绘图

  • 02

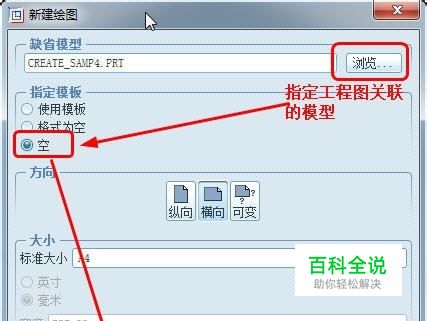

    指定关联模型和图纸大小

  • 03

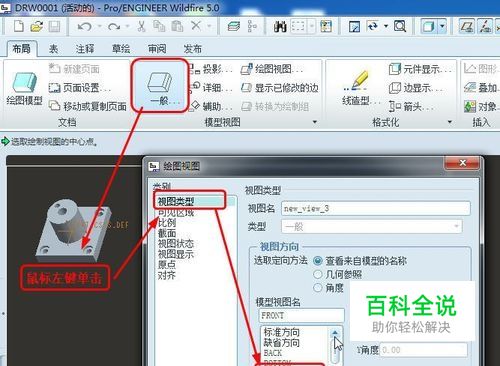

    创建一般视图之主视图

  • 04

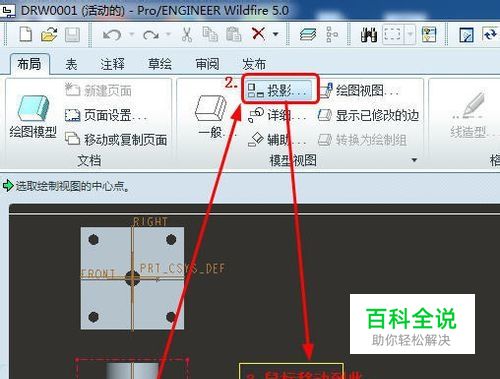

    创建投影视图之俯视图

  • 05

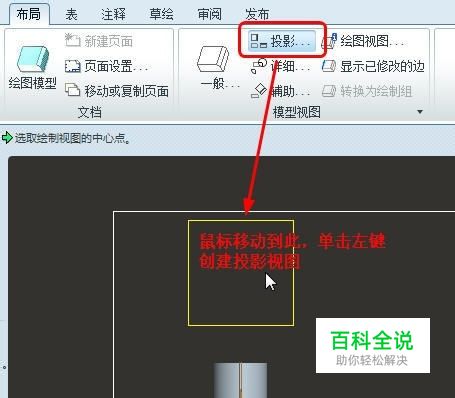

    创建投影视图之左视图

  • 06

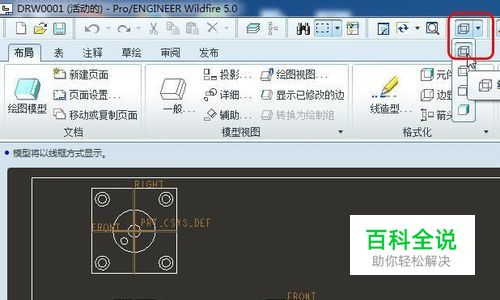

    更改显示样式为线框显示
