CAD中如何进行上下标标注？

在CAD制图中，常常需要输入一些常见的上下标。通过利用输入上下标的标注，还可以进行公差的标注。在CAD中的上下标可以利用多行文字的编辑实现这一功能，其具体步骤如下：

操作方法

  • 01

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

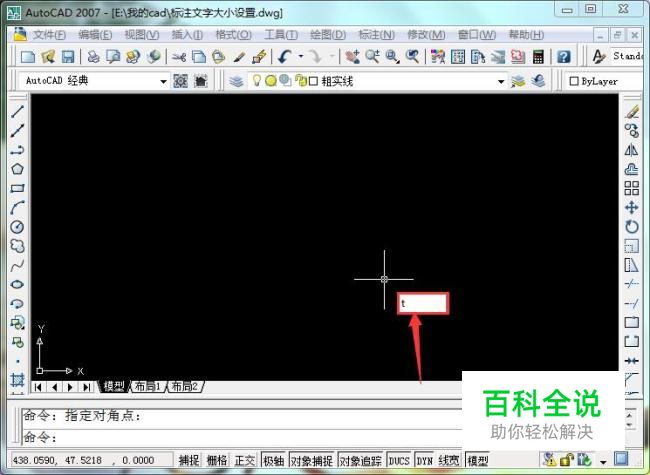

    输入多行文字创建快捷键“t”，点击空格或者回车键执行多行文字创建命令，如图所示：

  • 03

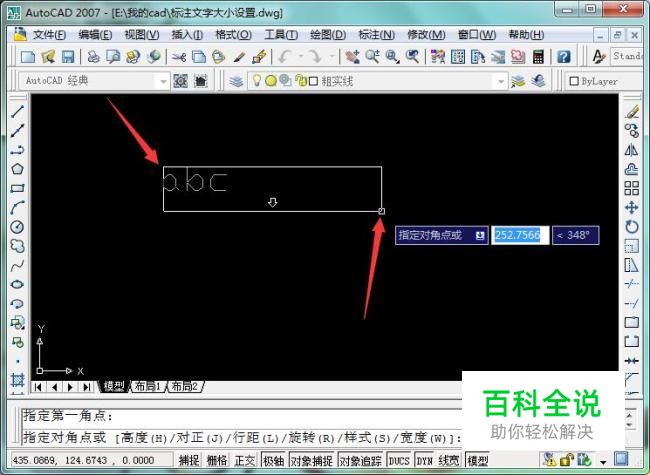

    根据系统提示指定第一角点，找到适当位置后，鼠标左键点击确定，然后指定对角角点，点击确定，建立文本框。如图所示：

  • 04

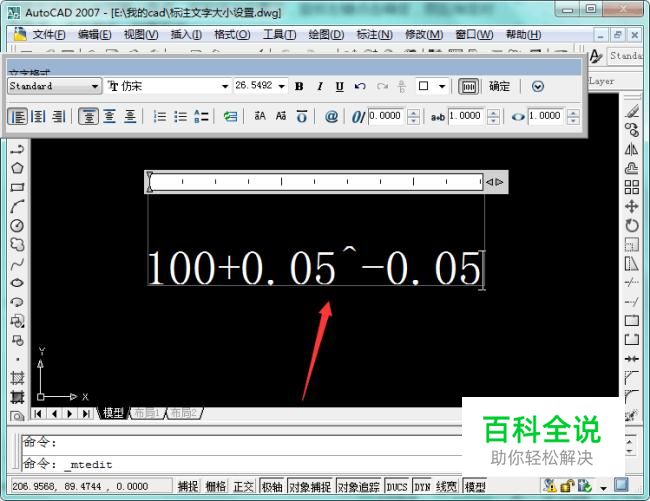

    这里我们通过上下标来实现公差的标注，以数值100的上偏差为+0.05，下偏差为-0.05为例。在文本框中输入“100+0.05^-0.05”（其中的^符号为键盘上的Shift+6），如图所示：

  • 05

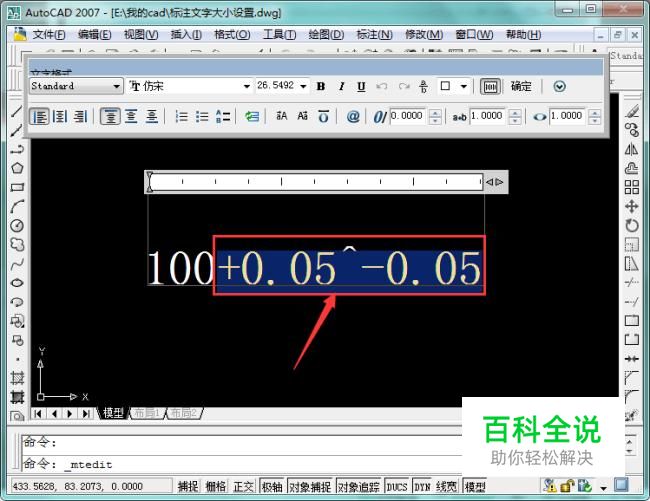

    输入完成后，按住鼠标左键框选出“+0.05^-0.05”，如图所示：

  • 06

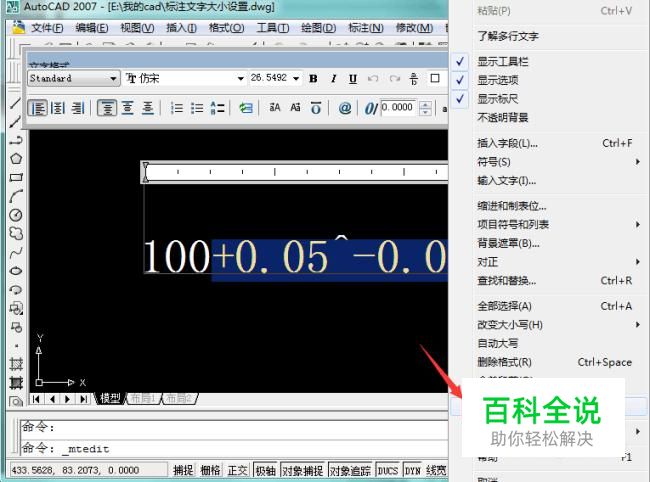

    框选数据完成后，点击鼠标右键，在其子菜单里面找到“堆叠”选项，点击确认，如图所示：

  • 07

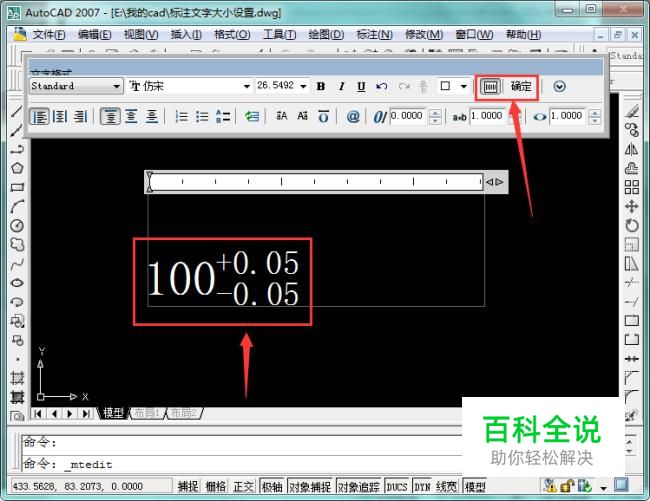

    点击“堆叠”选项后，返回到上一界面，可以看到我们的上下标操作完成，在上方工具栏中找到“确认”选项，如图所示：

  • 08

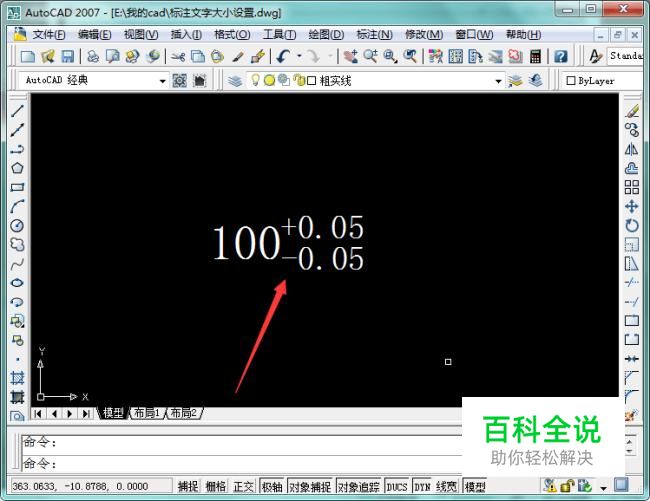

    点击“确认”选项，退出操作，当我们需要修改该文字数据的时候，直接双击该数值即可，如图所示：
