CAD中如何利用夹点快捷操作移动、拉伸命令？
CAD中在不执行任何命令的前提下，当我们鼠标左键单击某个线条时，会出现几个蓝色的点，在CAD中称之为夹点。而对于一些简单的图形，通过选择其中的夹点就可以快速实现移动、拉伸、比例缩放、旋转，镜像等命令。因此，利用好夹点的操作，对我们的作图速率将有很大的提高。
操作方法
- 01

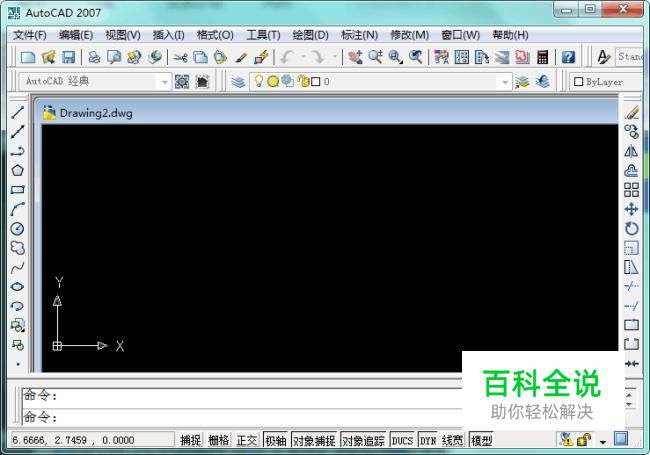

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

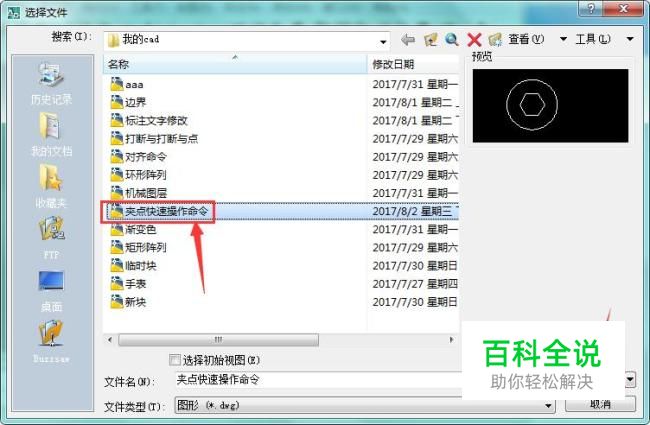

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，然后点击“打开”选项，如图所示：
- 03

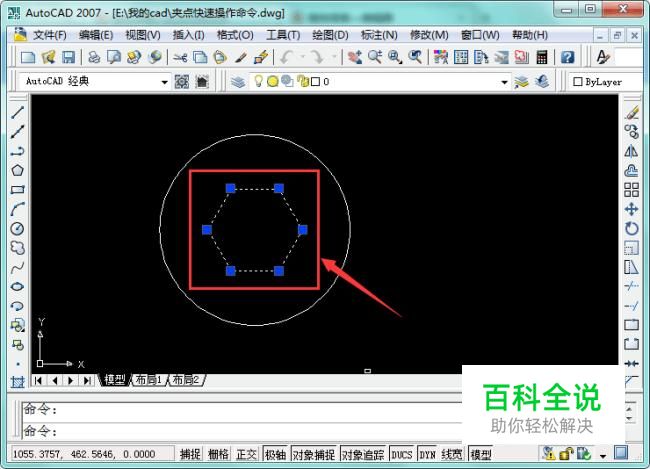

打开图形文件后，点击圆里面的正六边形，能看到出现有六个蓝色的点，就是我们需要操作的夹点，如图所示：
- 04

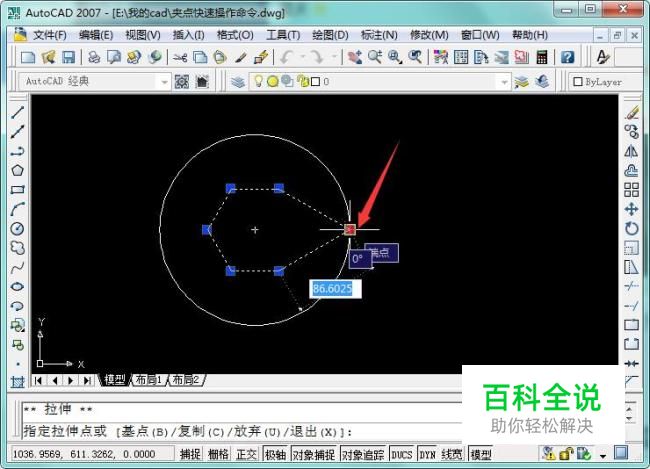

点击其中一个我们需要操作的夹点，点击鼠标左键，蓝色的夹点会变成红色的夹点，则选取夹点成功，如图所示：
- 05

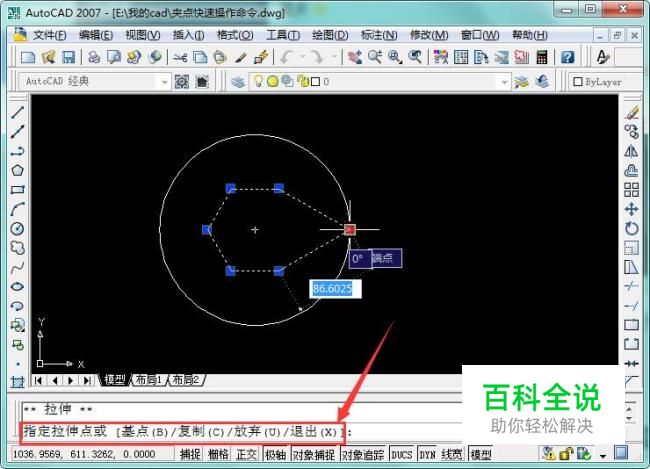

在命令栏中我们能看到现在执行的是拉伸命令，提示我们指定拉伸点，然后指定拉伸点到我们需要的位置，如下图所示：
- 06

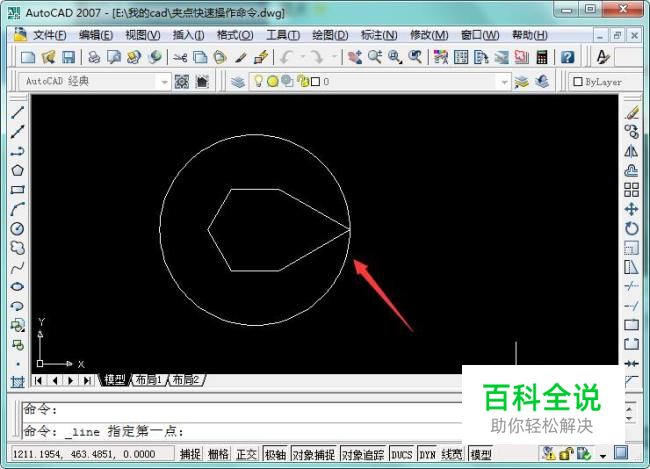

指定拉伸点的位置后，点击鼠标左键确认，则拉伸命令操作成功，出现如图所示的图形。接下来在此基础上，来实行移动命令。
- 07

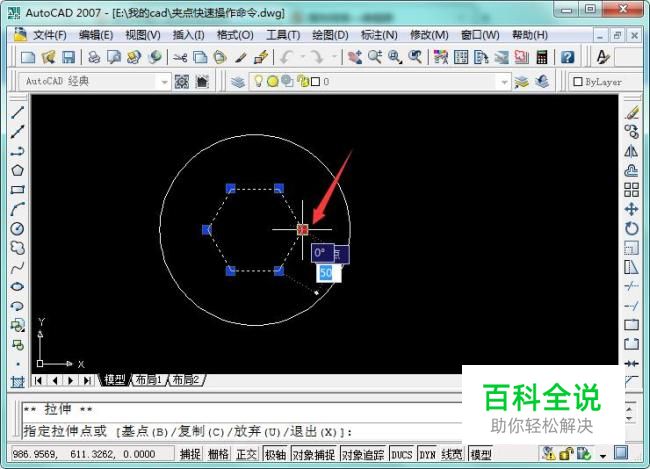

在上面的图中，继续点击里面的六边形，出现六个夹点，点击其中一个夹点，颜色变为红色，夹点选取成功。在命令栏中我们看到执行的仍然是拉伸命令。
- 08
为了实现我们的移动命令，直接敲击空格键，发现在命令栏中提示我们执行的是“移动”命令，如图所示：
- 09

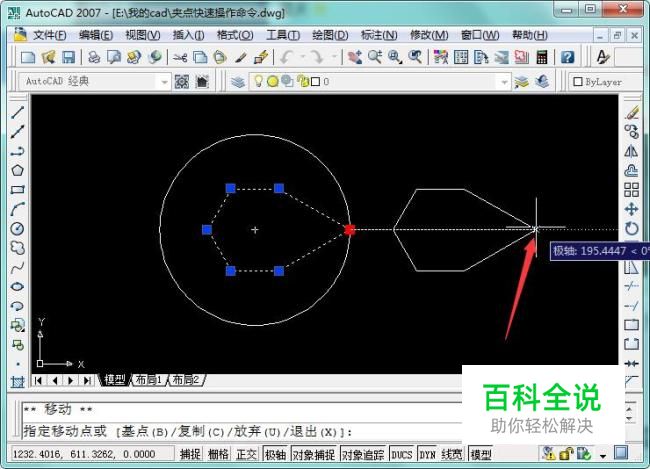

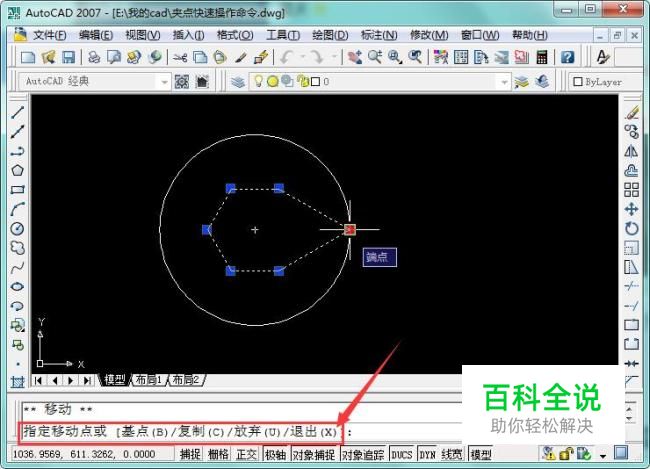

“移动”命令中，提示指定移动点，直接将鼠标光标移动到我们需要的位置处去，如图所示：
- 10

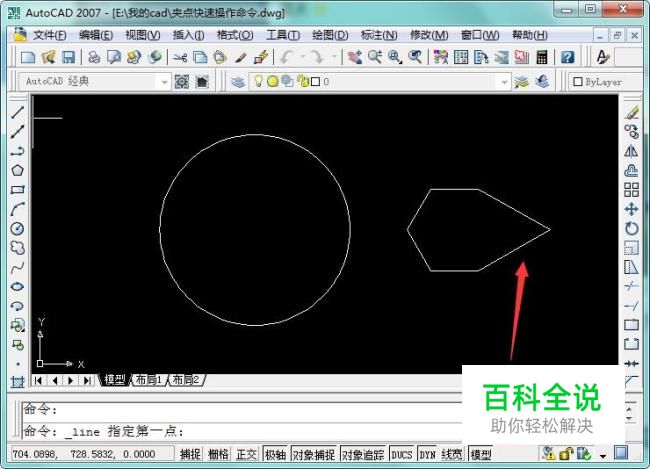

移动到需要位置处后，点击鼠标左键确定位置，移动操作完成，如图所示：
