CAD中如何进行块的创建以及插入块？
在CAD制图中，会看到一些图案是我们经常使用的，但是，是不是我们每次绘图的时候都得重新画一次呢？这样显然会减慢我们的绘图速率，不是我们想要的，为了让这些图案能够保存下来，当我们下次需要的时候在直接提取出来，因此，通过进行“块”的创建就可以实现这一目的，其具体操作步骤如下：
操作方法
- 01
在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

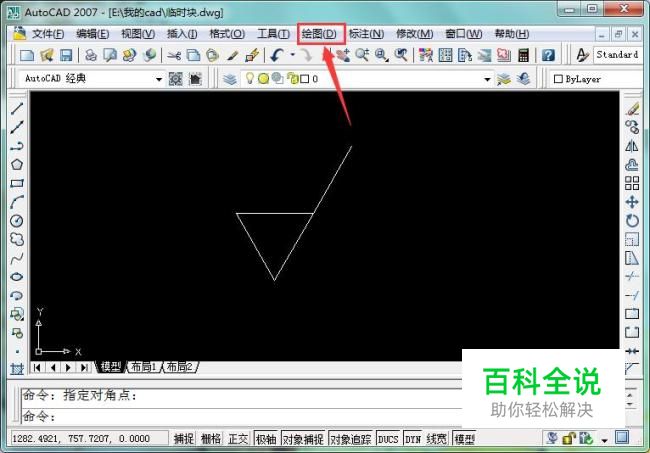

在绘图区域使用直线命令画出一个表示粗糙度的符号，这就是我们需要保存的图案；再在上方找到“修改”选项，如图所示：
- 03

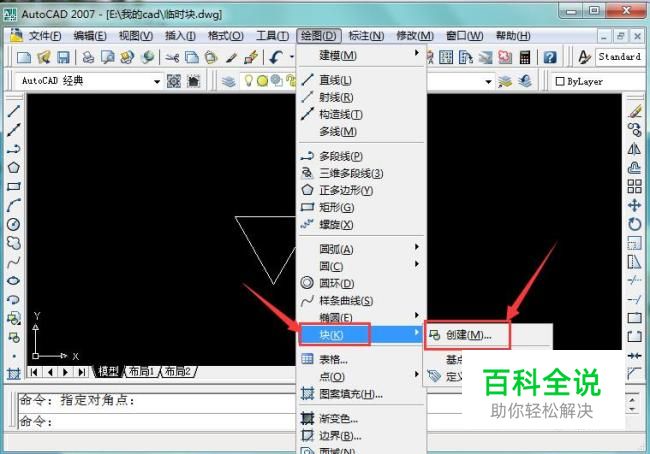

点击“修改”选项，在子菜单中找到“块”选项，点击，找到“创建”选项，如图所示：
- 04

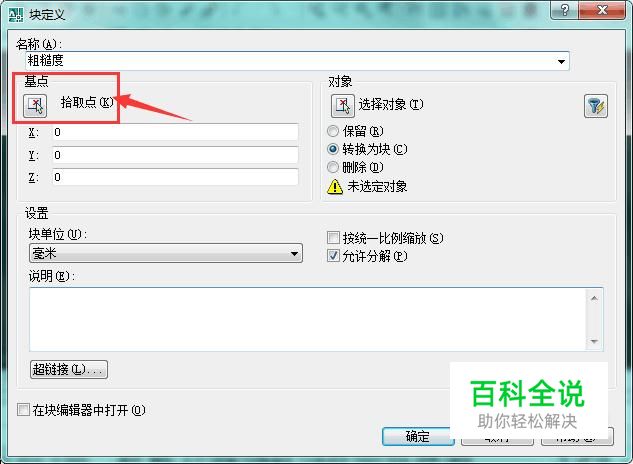

点击“创建”，在弹出的页面中进行块的定义，将名称定义为粗糙度，找到“拾取点”选项，如图所示：
- 05

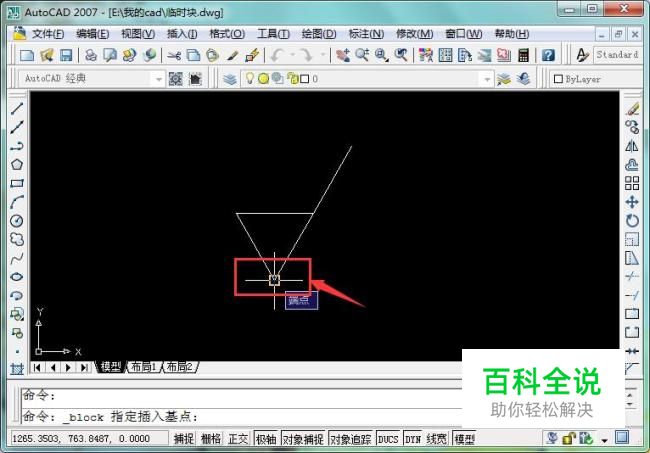

点击“拾取点”，在图像上指定基点进行块的创建，会提示我们指定基点，这里以下方端点为基点，如图所示：
- 06

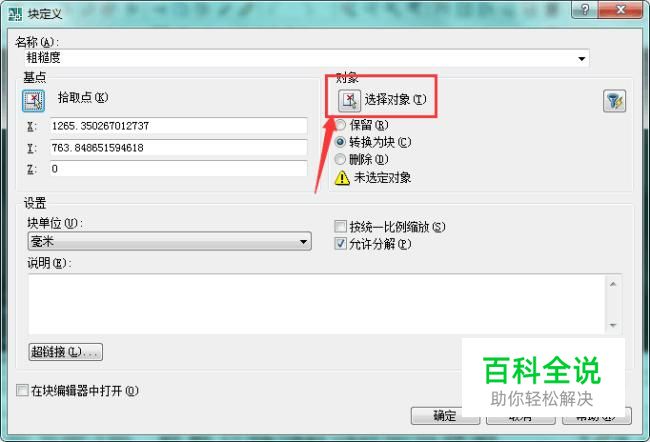

点击下方端点指定基点后，在弹出的界面中找到“选择对象”选项，如图所示：
- 07

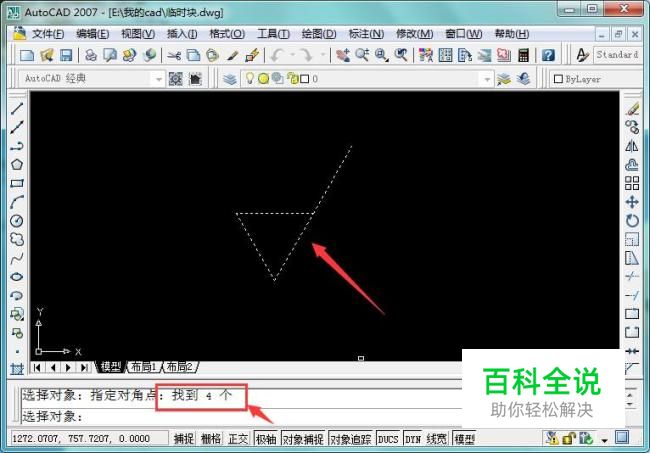

点击“选择对象”，提示要求我们选择对象，框选需要的图案，出现如图所示的蚂蚁线则为选择对象成功，我们注意到是选中了4个对象，这是因为我们是用直线命令画的，后面创建块后会发现变为了一个整体：
- 08

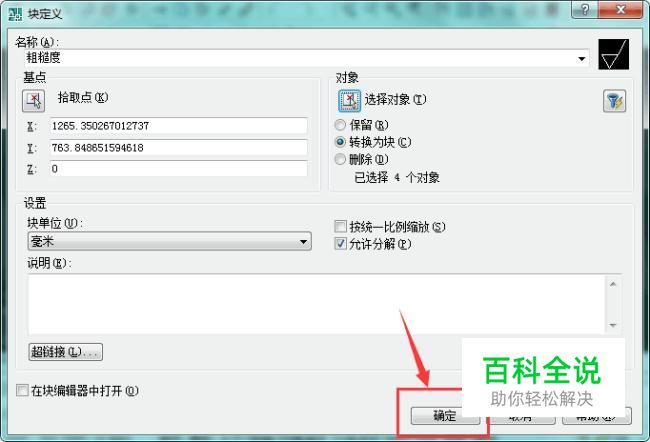

拾取对象后，按空格或者回车确定，在弹出的界面中，点击“确定”选项，则块创建成功，如图所示：
- 09
接下来看看具体需要这个图案的时候，怎么提取？插入块？如图所示，在上方区域找到“插入”选项，点击里面的“块”：
- 10

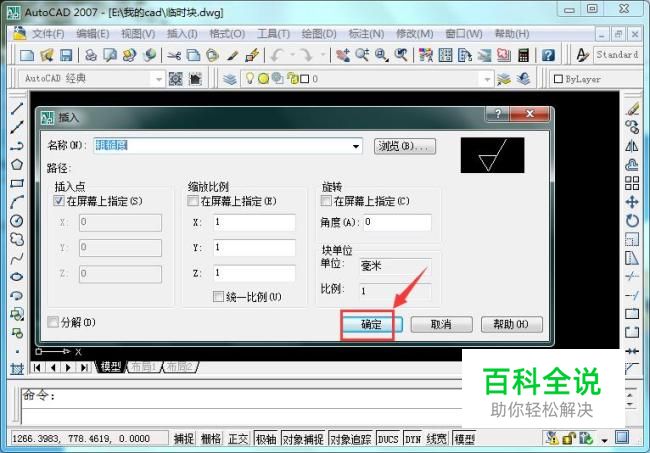

点击“块”后，在弹出的页面中直接点击“确定”即可，如果需要旋转图案或者放大缩小图案，修改相应参数就好，这里就不一一说明了；如图所示：
- 11

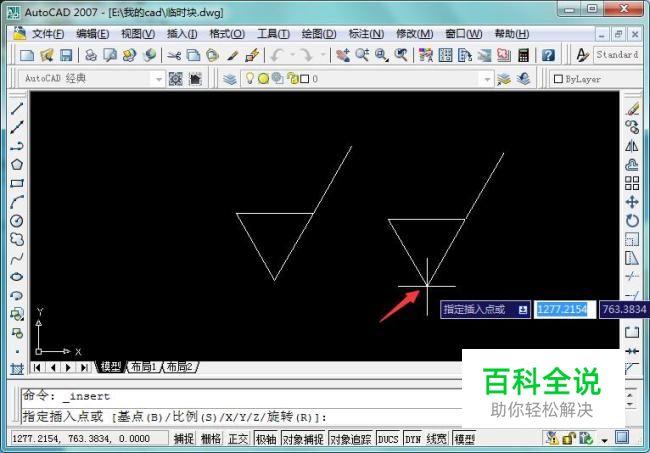

选择我们需要插入图案的基点位置，如图所示：
- 12

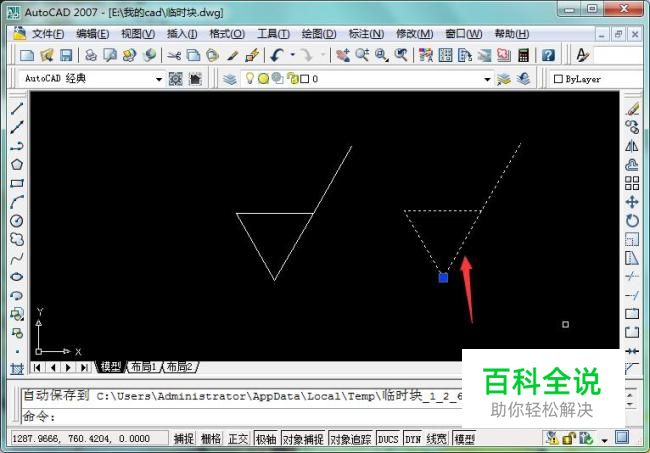

点击基点位置，则插入块成功，再点击该图案，可以发现，该图案为一个整体了，和我们前面所说一致，操作完成。
