CAD轴线编号画法(在圆中标注数字,字母)

在CAD画图时常需要画出轴线并且标号来定位,也方便我们更好的查看,那么怎样操作才能更简单快捷呢?

操作方法

  • 01

    打开CAD软件,画出你想要大小圆圈。

  • 02

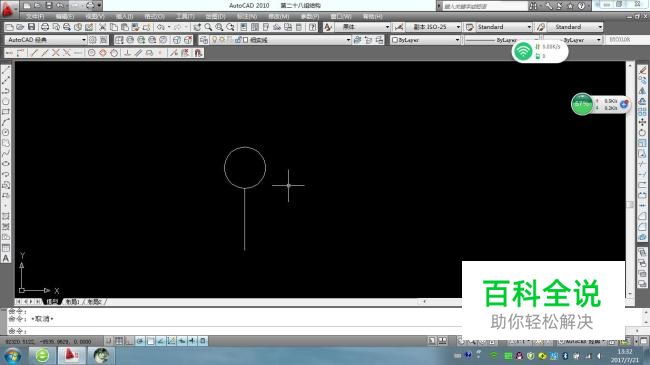

    再打开对象捕捉,在圆圈下方画出一条线段。那么现在就可以标注了。

  • 03

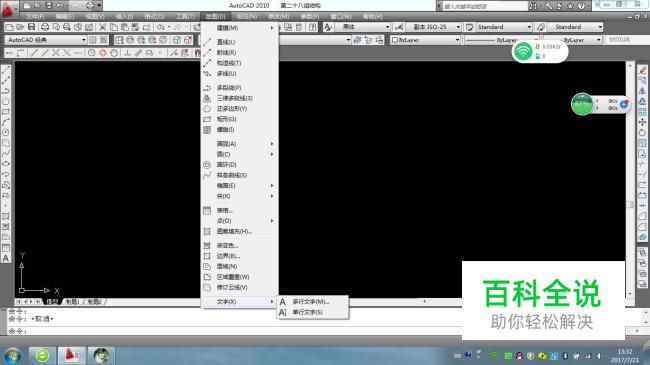

    选择上方菜单栏中【绘图】-【文字】,再选择单行文字或多行文字均可。

  • 04

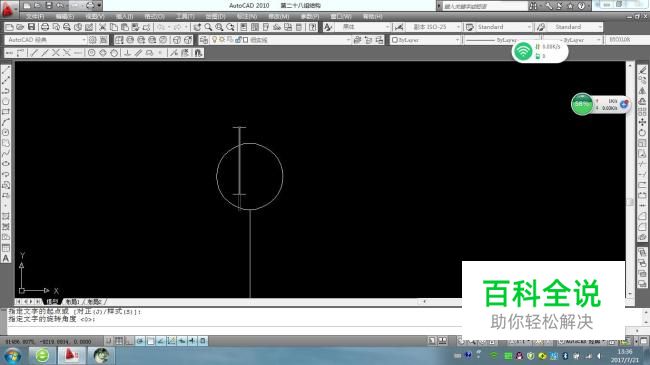

    下面分别演示一下,首先单行文字。点击单行文字,然后要求选择文字起点以及旋转角度,回车,然后就可以编辑数字或字母了,按两次回车,编辑完成。

  • 05

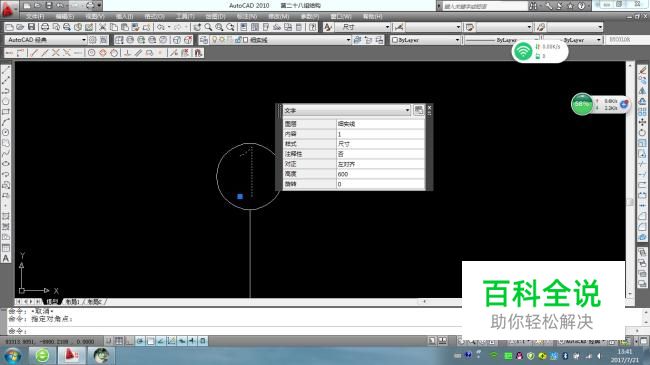

    如果想改变字体大小样式等,点击输入的数字或字母,就可以修改了。

  • 06

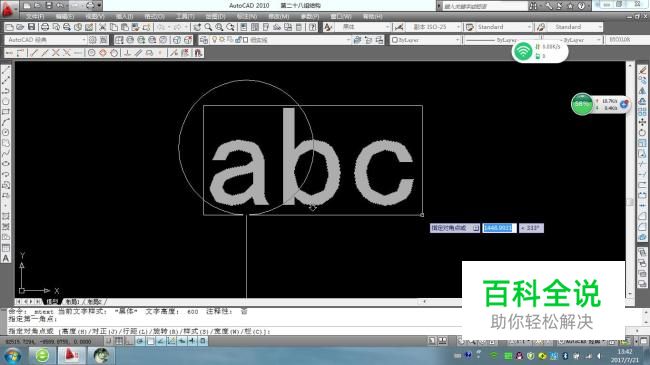

    下面演示多行文字。点击多行文字,要求指定第一角点,然后画出文字框,然后就可以输入了,输入完毕后,点击空白处,输入完成。

  • 07

    注意数字从左往右递增,字母从下往上递增。
