SOLIDWORKS怎么导入参考图片

在设计时我们会经常遇到一些没有实际尺寸只有图片的麻烦事!那么我们要怎么利用图片来完成设计呢?今天介绍个方法给大家。

操作方法

  • 01

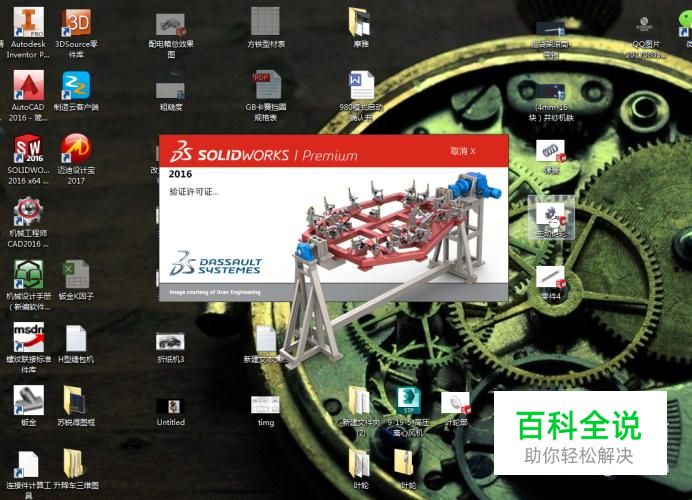

    先打开SOLIDWORKS软件。

  • 02

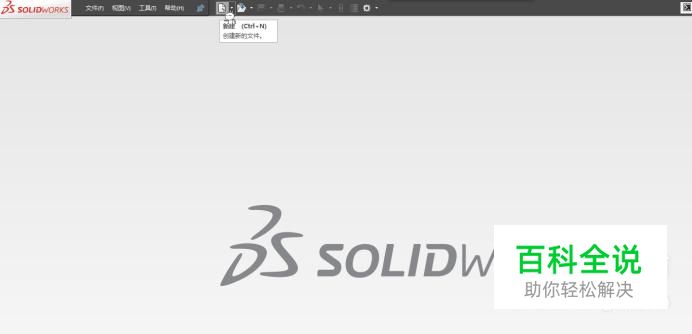

    点击新建。

  • 03

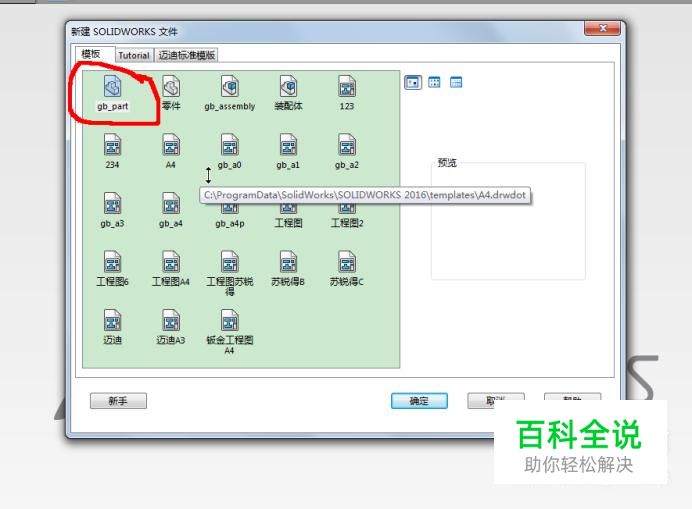

    选择国标模板。

  • 04

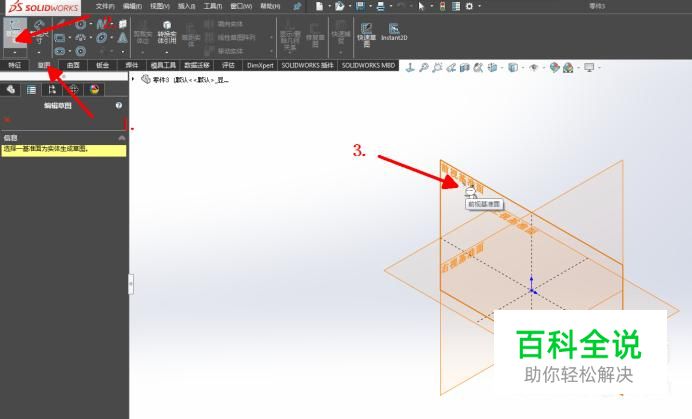

    (1)点击草图。 (2)选择草图绘制。 (3)选择前视基准面。

  • 05

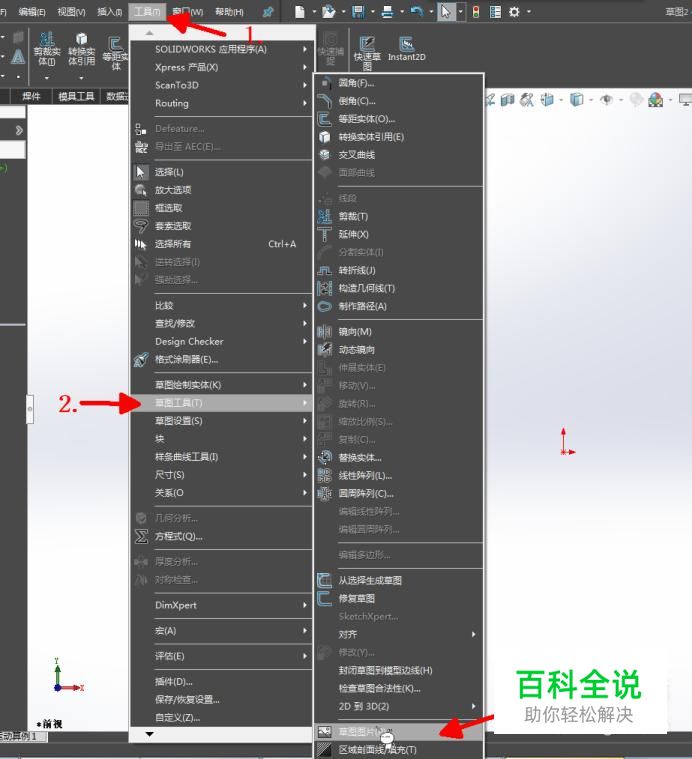

    (1)点击工具。 (2)点击草图工具。 (3)点击草图图片。

  • 06

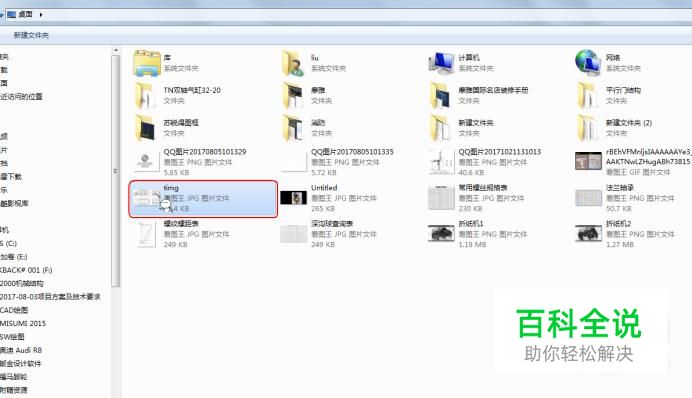

    找到我们要插入的图片双击。

  • 07

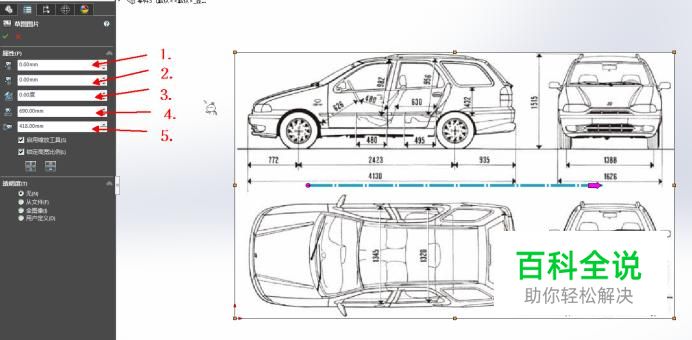

    插入好图片我们还可以对图片的位置和长宽进行调整。 (1)是指图片位于系统坐标X轴的尺寸。 (2)是指图片位于系统坐标Y轴的尺寸。 (3)是调整图片的角度。 (4)是调整图片的长度。 (5)是调整图片的宽度。 调整好以后点击左边的√完成图片插入。
