proe5.0工程图教程:[2]怎么显示剖面

前面分享了怎么在3d图中画剖面,怎么在proe5.0的工程图中显示剖面了?

操作方法

  • 01

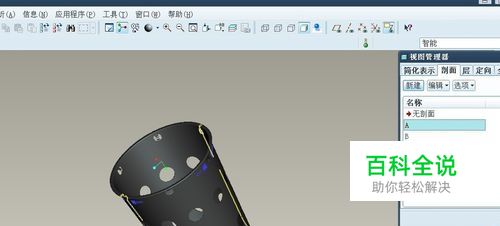

    先要在3d图中建立剖面,至于怎么在3d图画剖面,前面的经验已经分享。

  • 02

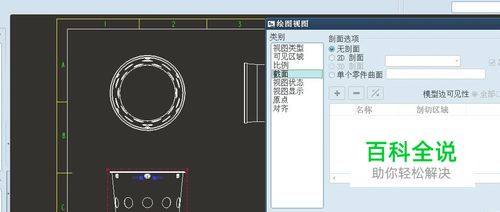

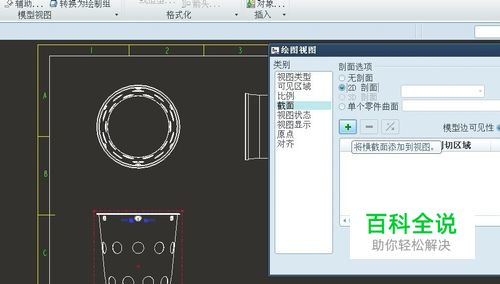

    在2d图中,双击产品视图,在弹出的对话框中选择“截面”。

  • 03

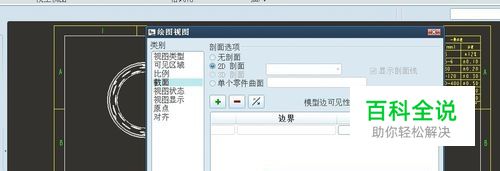

    选择2d剖面。

  • 04

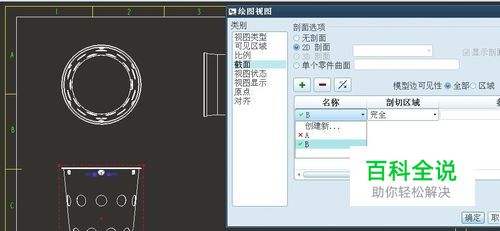

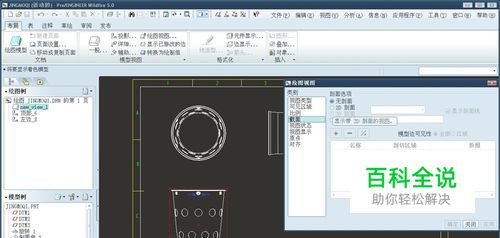

    选择“+”号,可以看到绿色部分是可以显示的剖面。

  • 05

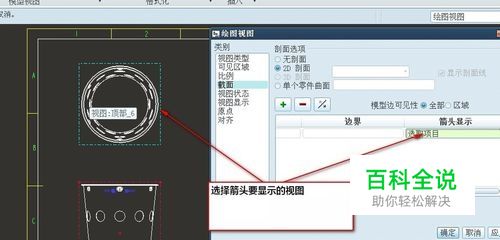

    然后拖动进度条,显示“箭头显示".然后选择你要显示剖面的视图。

  • 06

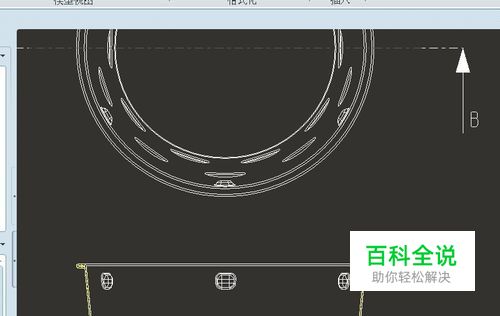

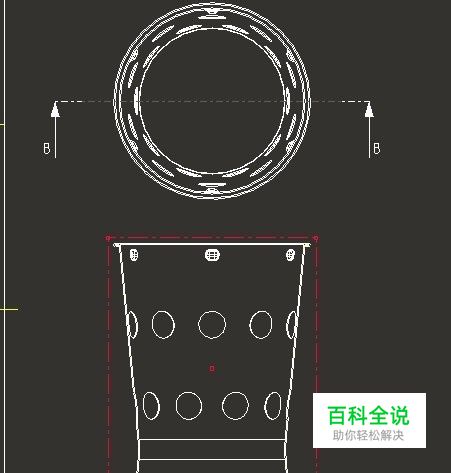

    然后点击确定,剖面就出来了。

  • 07

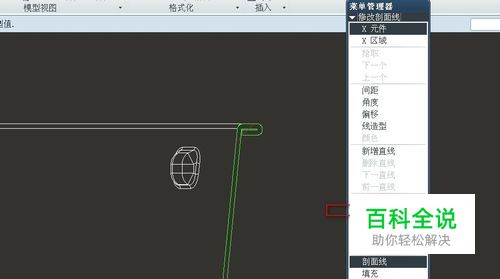

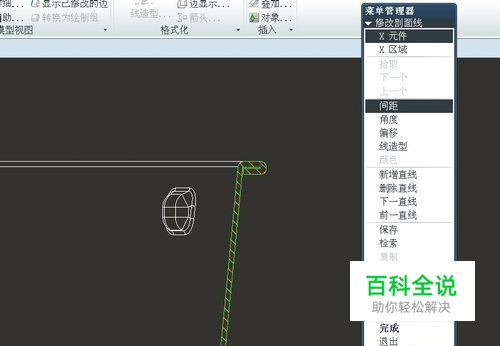

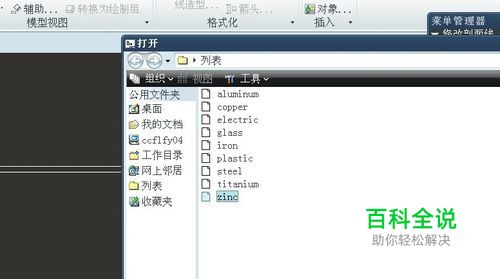

    完善剖面,有的proe5.0的剖面的截面显示不好,可以双击剖面线,更改剖面的形状和间距。

  • 08

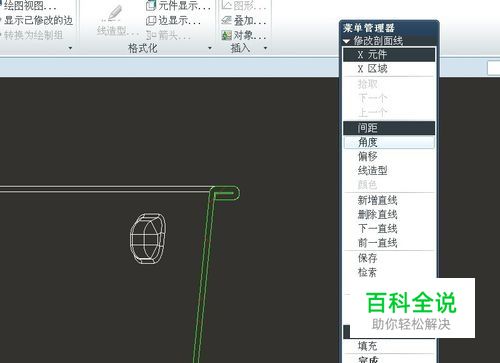

    修改间距。ok。
