并联电路图怎么画

并联电路图画法

操作方法

  • 01

    先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。但是要注意一点：电流表和电压表的接线柱不要接反

  • 02

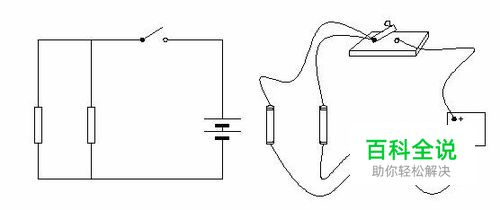

    （1）、导线像橡皮筋，可伸长可缩短，不会被扯断。（2）、接点即可以拆分，又可以合并。并且能够移动，只要不跨过任何电路元件。（3）、电路元件可以挪动，只要不跨过任何接点。（4）、导线可拆股，可并股。一股可以拆分为多股，多股可合并为一股。
