solidworks怎么查看测量零件重心、质心

在solidworks设计中，经常需要查看零件的重心位置和距离，如何操作呢，笔者来分享一下。

操作方法

  • 01

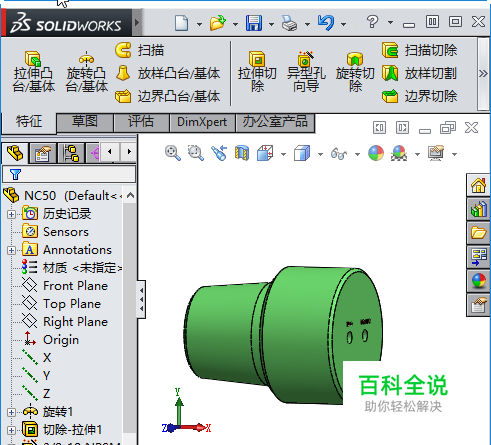

    首先打开设计的文件，如图

  • 02

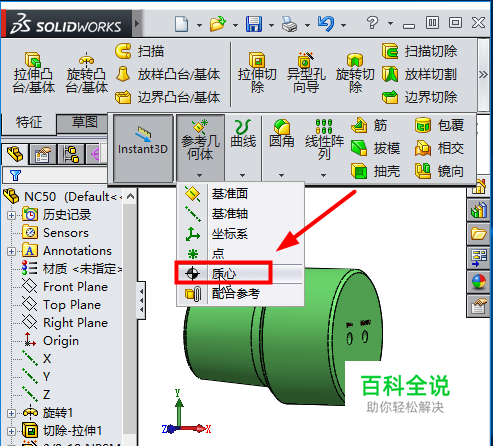

    在特征一栏，参考几何题，选择质心按钮，如图

  • 03

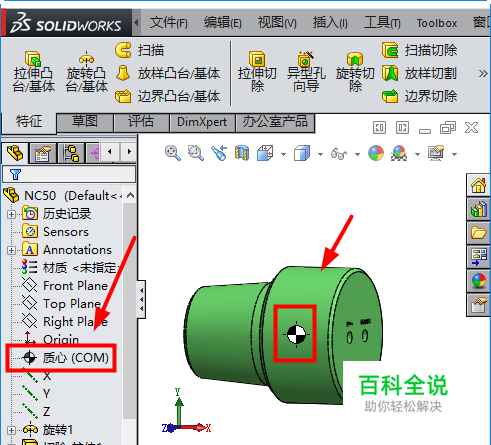

    如图，质心已经被添加到了设计树和零件中了，如图

  • 04

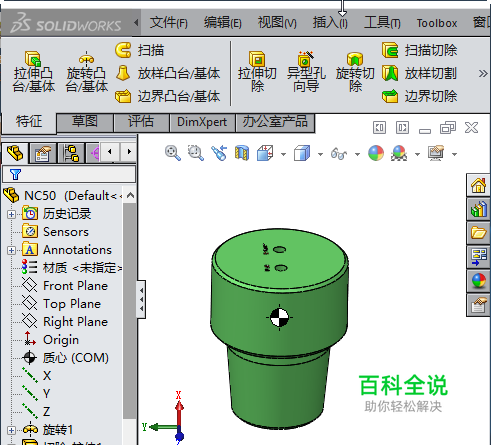

    按鼠标中键可以翻转零件，查看质心位置，如图

  • 05

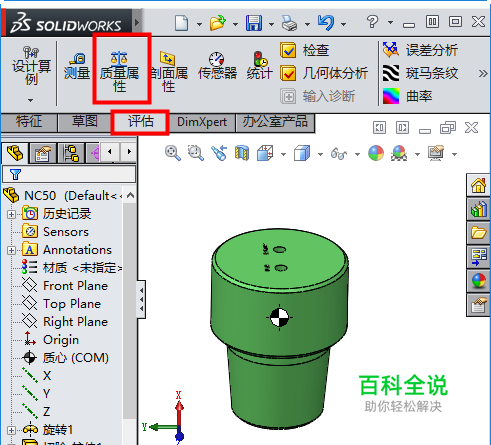

    如果要查看质心具体位置，点击评估-质量属性，如图

  • 06

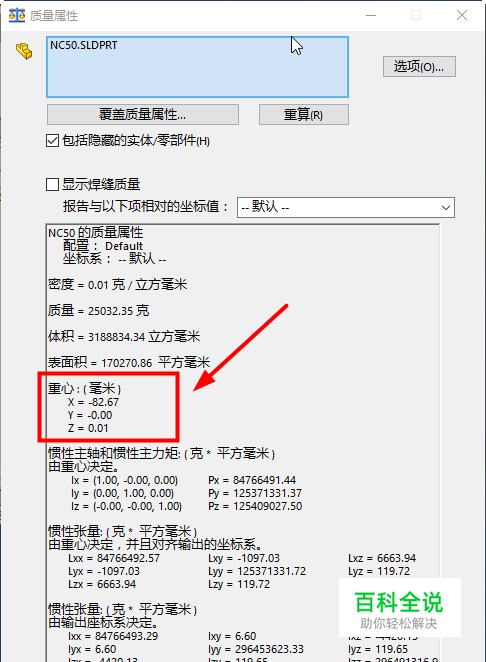

    打开质量属性就可以查看重心了，（重心也就质心）
