用过UG的扫掠，用过Pro/e的扫描，也用过CAD是扫掠，今天再用一次SolidWorks的扫描，虽然都是通过轮廓和引导线来实现功能的，但是不同软件还是会有细微的不同。话不多说，有兴趣的请往下翻。

操作方法

01

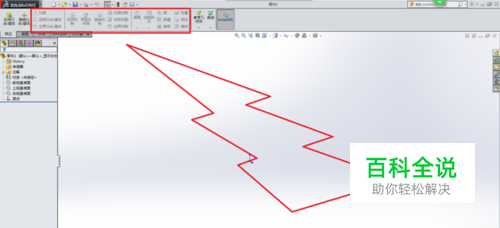

打开SolidWorks软件，新建一个零件文件，然后我们可以看到如下图红色框选中的功能图标，全都是灰暗的，也就是不能使用。
02

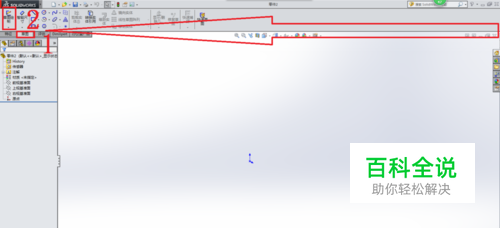

按下图红色图框的顺序，点击1号红色框选，进入到草图工具栏，然后点击2号红色框选“草图绘制”图标，激活草图命令。
03

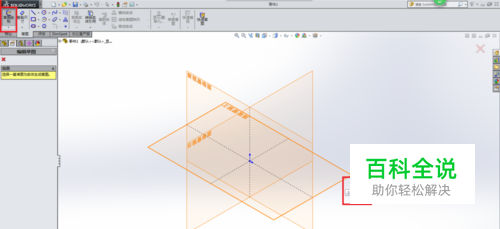

点击“上视基准面”作为草图平面。
04

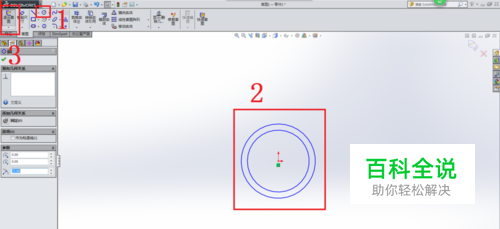

画一个同心圆，这里有三个操作步骤： 1、点击“圆”图标，激活圆命令 2、画一个圆，设置尺寸，再画一个圆，设置尺寸 3、点击“退出草图”图标，完成同心圆的绘制。
05

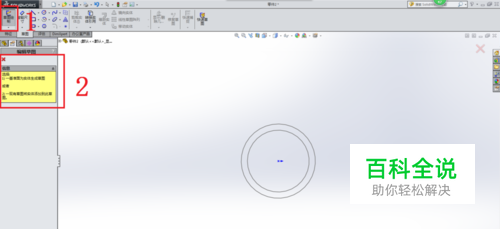

在上一步点击了“退出草图”之后，记得鼠标在空白地方点击一下，然后再点击“草图绘制”图标，然后就会出现下图所示的内容，这里主要关注的是2号红色框选。
06

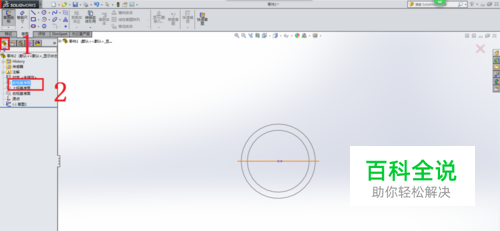

点击了草图绘制还需要选择草图平面，但是你看这个界面中有选择的平面吗？没有，怎么办呢？按下图所示操作。 1、点击1号红色框选图标 2、点击2号红色框选中的“前视基准面”，然后就能进入到草图状态了。
07

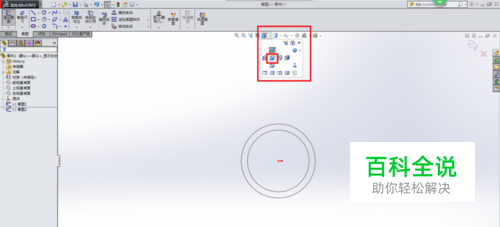

调整视图，因为这里软件没有自动调整视图，所以需要我们自己手动调整视图，否则画图很别扭。
08

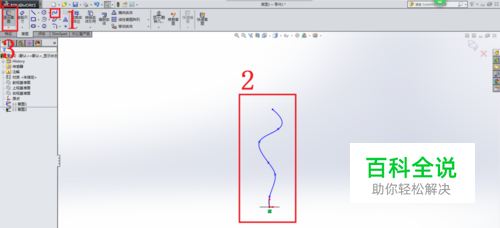

画一个样条曲线，这里同样有三个操作步骤： 1、点击“样条曲线”图标 2、以同心圆的圆心为起点画一个样条曲线线段，画好之后按键盘上的“ESC”键退出样条曲线状态 3、“退出草图”
09

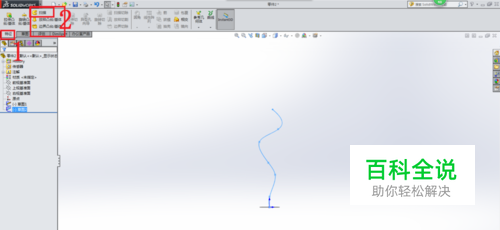

回到特征工具栏，你就可以看到有几个图标由灰暗状态变亮了，然后就可以点击“扫描”图标了。
10

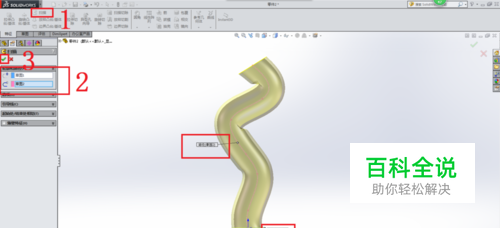

如下图所示， 1、点击“扫描”图标 2、设置扫描参数，扫描轮廓为草图1（同心圆），扫描路径为草图2（样条曲线） 3、点击√，完成扫描操作。
11

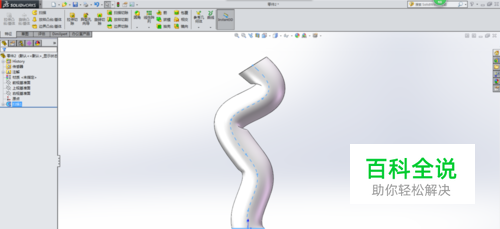

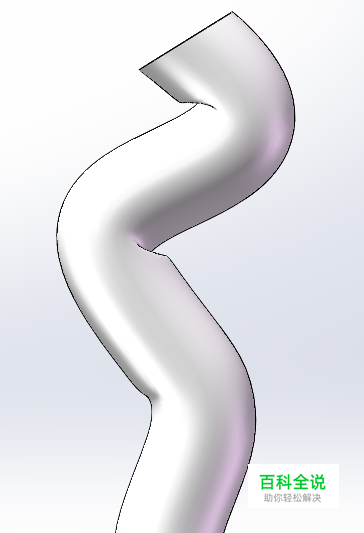

扫描成功，如下图所示。
