UG11.0怎样制图
UG工程图是表达设计要求的重要途径，一分好的UG工程图表现在界面的整洁、尺寸标识的清晰等等，UG工程图初学者在使用UG的过程中由于软件版本差异或者指令不熟练等原因，往往对UG制图望而却步。其实UG工程图功能非常强大，熟练掌握后会发现它出图的速度和效果是其它三维软件所不能相媲美的。下面简单介绍UG工程图的默认设置方法，设置好以后每次都可以使用，能给操作者带来很大的方便。
操作方法
- 01

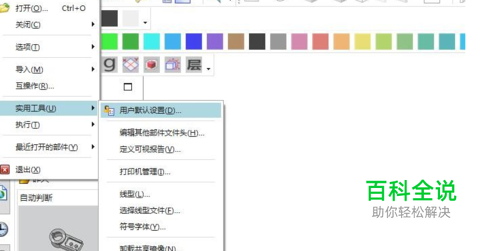

1.打开NX，新建一个文件，任意一个文件名称都可以，单位为毫米。2.进入到建模模块，选择【文件】 【实用工具】 【用户默认设置】。
- 02

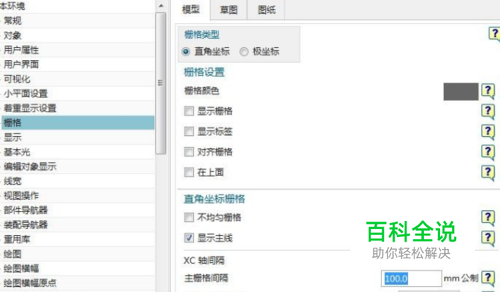

3.在【基本环境】【栅格（图纸）】设置，图纸页上显示栅格和捕捉栅格点禁选。
- 03

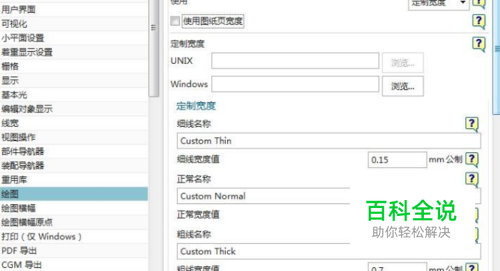

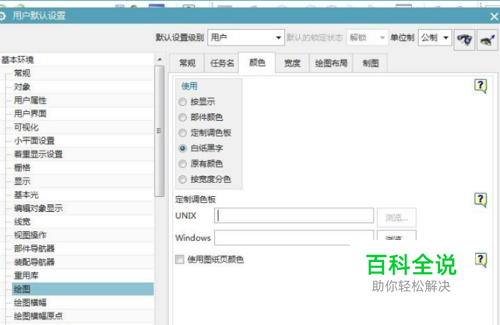

4.在【基本环境】→【绘图】→【颜色】设置为白纸黑字。【宽度】设置见下图2,使用【定制的3个宽度】，定制的3个宽度根据实际所需进行设置。
- 04

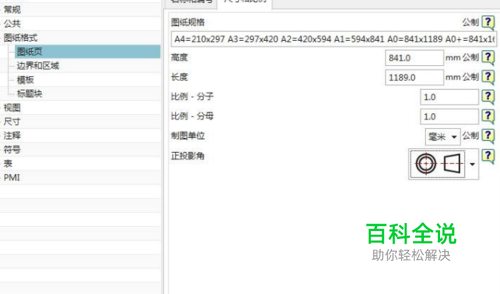

5.在【制图】→【定制标准】→【图纸】设置正交投影角为第一象限。A4 图纸一般采用纵向，在图纸面大小这里应改成A4＝297×210mm，其它不变。
- 05

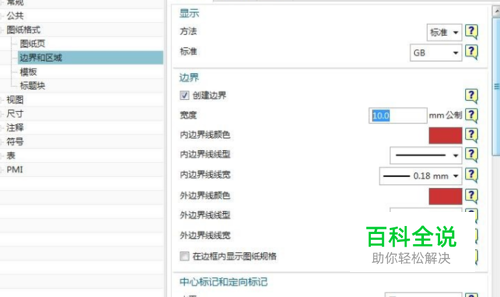

6.在【制图】→【一般】→【视图】设置勾选【显示边界】。
- 06

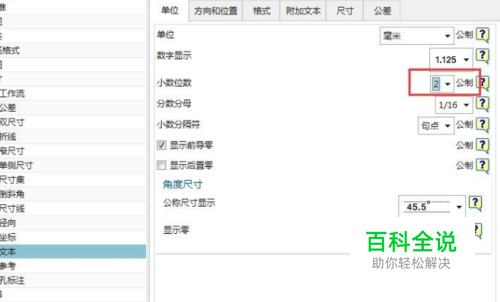

7.在【制图】→【尺寸】→【文本】设置，尺寸小数等根据实际需求设置。
- 07

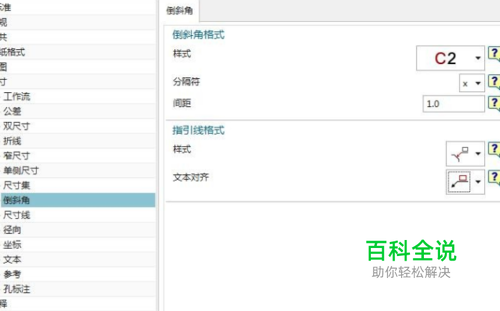

8.在【制图】→【尺寸】→【倒斜角】设置，间隙因子设置为0.0，部分使用者喜欢用 5×45°的标注方法，文本形式选择为第三项5×45，符号选择5×5。
- 08

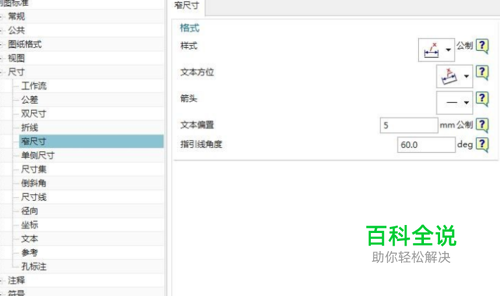

9.在【制图】→【尺寸】→【窄尺寸】设置。
- 09

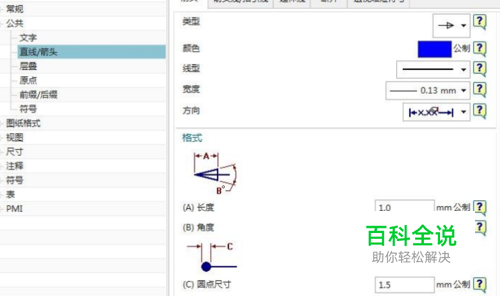

10.在【制图】→【公共】→【直线箭头】设置。
- 10

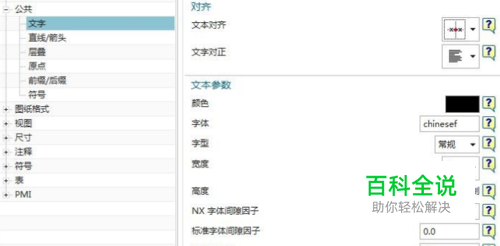

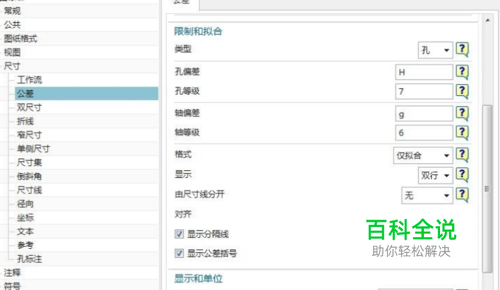

11.在【制图】→【注释】→【文字】设置（如图9），对称公差字体大小按3.175,上下限公差字体大小按2.0（制作工程图时单独设置）。
- 11

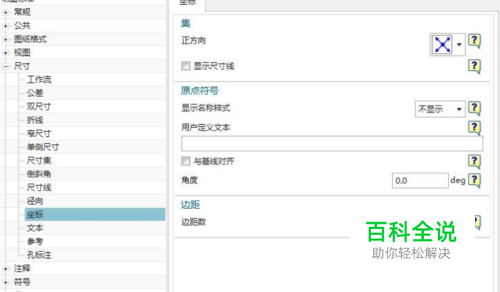

12.在【制图】→【尺寸】→【单位】设置，【抑制尾零】前要勾上，部分图纸要求为带小数点的度数，在名义角度格式里设置成45.5°。（如图13.在【制图】→【注释】→【半径】设置，A 为0.0。 14.在【制图】→【坐标】设置。
- 12

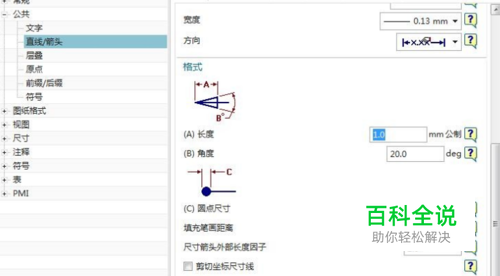

15.在【制图】→【公共】→【直线和箭头】设置。
- 13

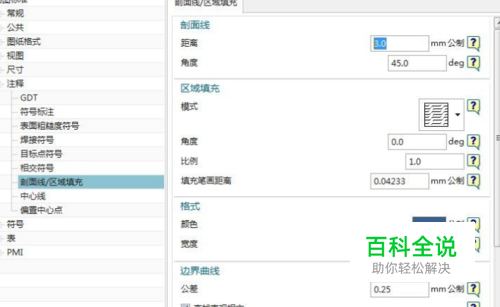

16.在【制图】→【视图】→【剖面线】设置。
- 14

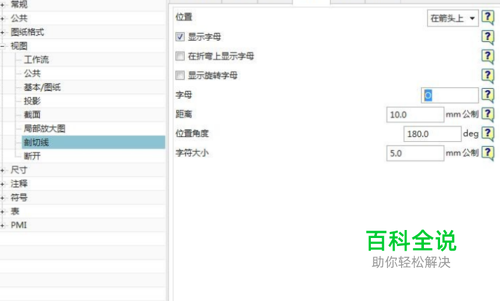

17.在【制图】→【视图】→【剖切线】设置。
- 15

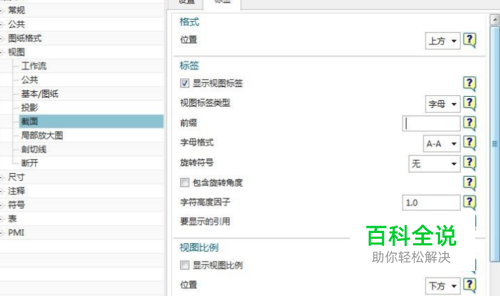

18.在【制图】→【视图标签】设置。
- 16

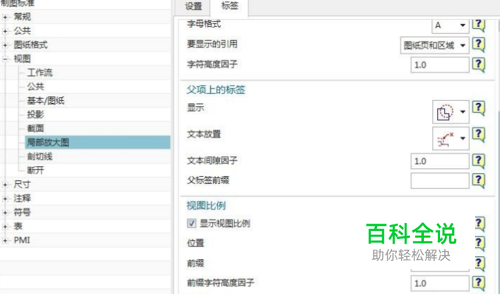

19.在【制图】→【视图标签】→【详细】设置。
- 17
20.在【制图】→【注释】→【区域填充】设置。
- 18
21.在【制图】→【注释编辑器】→【几何公差符号】设置。
- 19

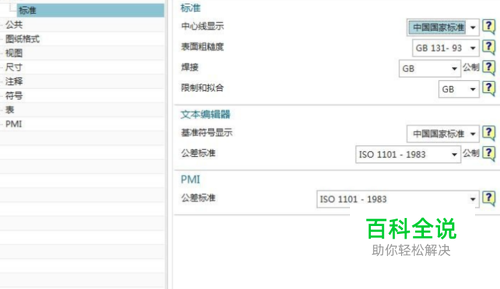

22.在【制图】→【实用符号】→【标准】设置。
- 20

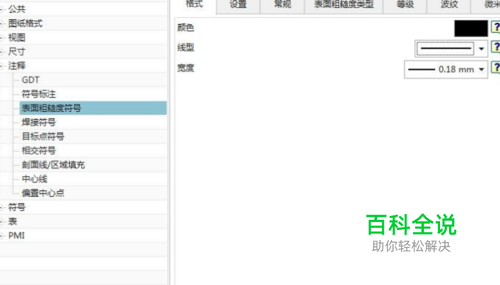

23.在【制图】→【表面粗糙度符号】→【一般】设置，文本大小也可以设置成2.5。
- 21
24.到此，UG工程图的设置基本完成，点击【用户默认设置】对话框右下角的【确定】，可以保存刚才的设置。重新启动UG，就可以将其直接应用到工作中。
