谷歌地图转AutoCAD地图教程
点线面如何标绘在地图上
1、在线标注含有 点 线 面 的矢量标注（KML/KMZ/SHP/DWG/DXF）
2、标注矢量导入导出（支持格式KML、KMZ、SHP、GPX（GPS测量坐标））
3、矢量标注自动叠加到卫星图像上一起下载(矢量栅格化)
4、在AutoCAD中打开标注的矢量点、线、面及属性

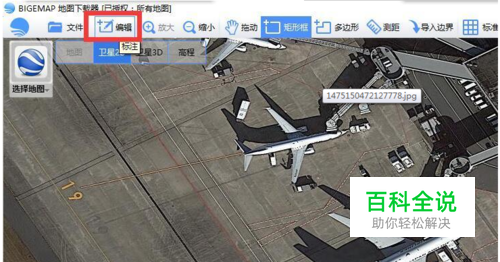

启动BIGEMAP软件，点击软件左上角【编辑】按钮，如下图：
操作方法
- 01

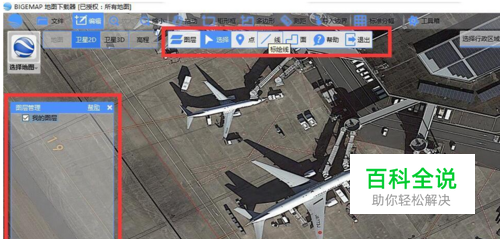

弹出可编辑对话界面，如下图：
- 02

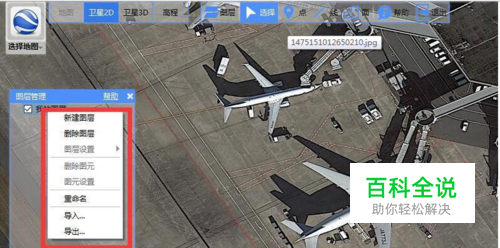

上图中横向的是标绘用的工具栏，可以选择点、线、面、等常规标注工具，左边窗口是图层管理器，我们可以在这里添加图层，删除图层，设置图层属性，以及添加点、线、面；删除点、线、面；指着图层管理器点右键如下图：
- 03

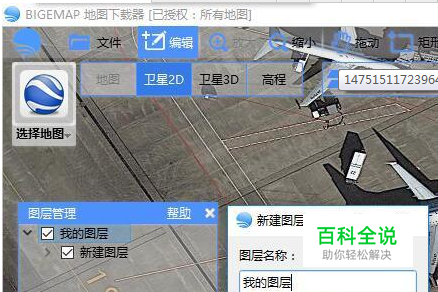

选择【新建图层】， 命名【我的图层】，如下图：
- 04

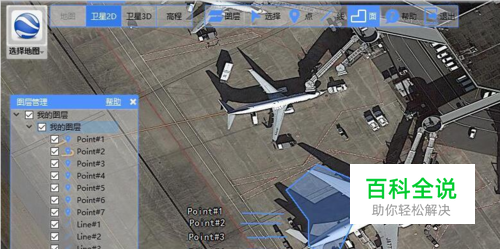

然后，选择上方工具栏里面的点、线、面、工具进行标绘，如下图：
- 05
我们可以打开一个已有的图层，可以是KML/KMZ格式、shp格式、dxf(AutoCAD)格式、gpx(GPS)格式、excel格式、csv格式、txt文本格式、dat(南方case)格式等等，选择软件左上角【文件】或则左边图层管理里面点击【右键】选择【导入】，如下图：
- 06

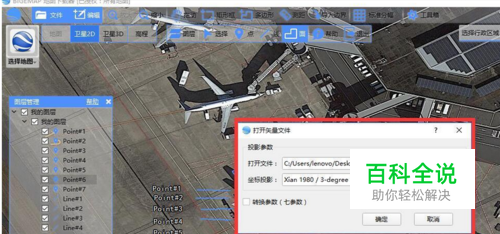

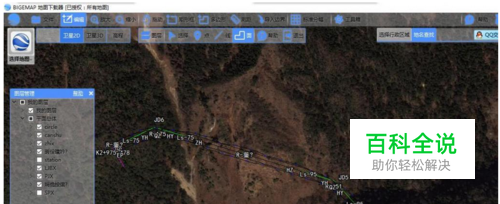

此处，打开一个DXF（AutoCAD）文件，需要选中该文件的坐标系和投影信息，此文件是【西安80】坐标系，高斯投影三度带中央子午线99度（此处的坐标系信息和投影信息需要用户提前知道），打开后，如下图：
- 07

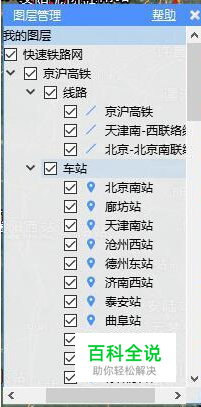

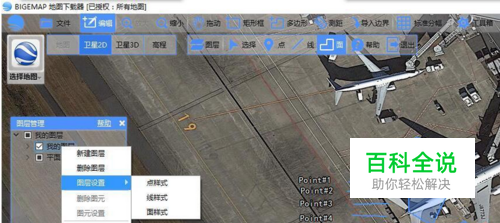

图层定位：双击图层管理里面的某一个图层，如上图的【我的图层】，会自动定位到我的图层里面的所有元素 图元定位：双击图层管理里面的某一个图层下面的图元对象，会自动定位到改图元对象所在的位置 修改属性： 批量修改:鼠标指着图层管理里面的某一个图层点击【右键】，弹出对话框选择【图层设置/属性】，选择要修改该图层下的所有点、或者线、或者面，如下图：
- 08

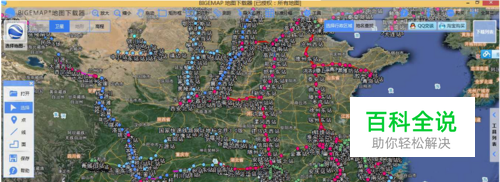

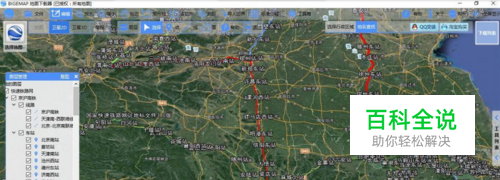

也可以只修改某一个图元的信息，在图层管理器中选择需要修改的图源对象点击【右键】，选择【图元设置/属性】。 弹出属性对话框可以完成以下属性修改： 1、修改点的颜色，点的大小，拖动点的位置 2、修改线的粗细、颜色、拖动线条的整体位置 3、修改面的填充颜色、面的边界线条颜色、拖动面的整体移动；显示面的周长、面积 4、显示/不显示 点、线、面、的标注名称 5、选中点、线、面、点右键删除选中 6、在标注绘制点、线、面的过程中单击右键取消上一步操作 【保存标注】 当你完成自己的标注后，可将标注保存为矢量格式(KML、KMZ、SHP、DXF、DWG等等)，方便在其他软件中打开，比如：Arcgis、Global Mapper、AutoCAD等等...；如下图： 保存的过程中可以整体保存所有的，也可以只保存某一个图层或者某一个图元。 保存所有标记为一个文件：点击软件左上角【文件】按钮里面的保存；或者指向图层管理器里面的最上层目录点击【右键】，弹出对话框选择【导出】 保存某一个图层为一个文件：指向图层管理器里面需要保存的图层点击【右键】，弹出对话框选择【导出】 保存某一个图元为一个文件：指向图层管理器里面需要保存的图元点击【右键】，弹出对话框选择【导出】 【在AutoCAD中打开矢量标注】 如下图：标绘好的线路：
- 09

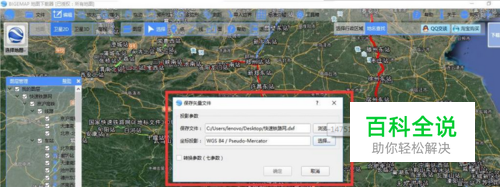

直接导出dxf格式，如下图：
- 10

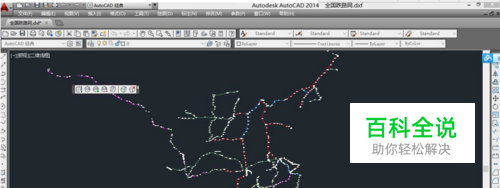

双击保存好的DXF或者DWG 文件，在AutoCAD种打开，如下图所示：
- 11
【矢量标注栅格化——将矢量标注和卫星图像叠加下载】 标注好的矢量数据除了可以像上面介绍的单独保存，也可以叠加到卫星图像上一起下载下来。 我们要保存的标注如下图：
- 12

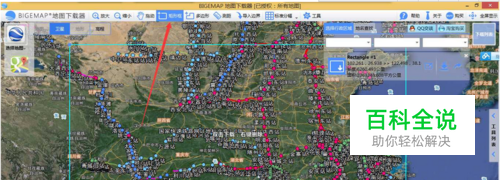

选择你要保存的范围，可选择矩形框、多边形、导入边界、标准分幅等等，如下图选择矩形框保存
- 13

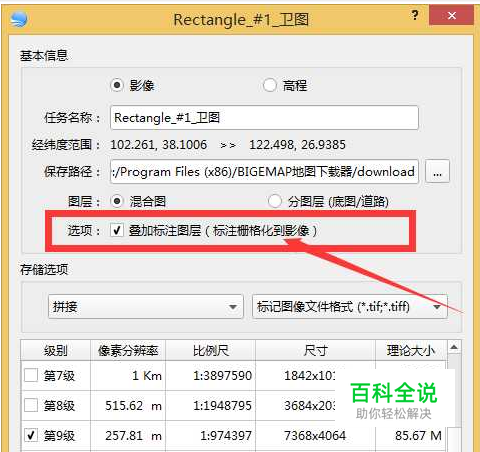

选择好下载范围之后，双击下载（和普通的下载一样），弹出对话框如下图：
- 14

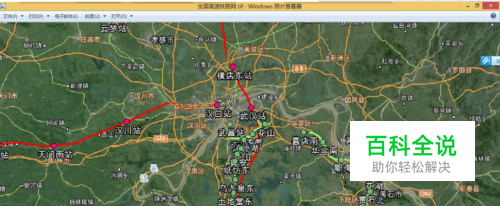

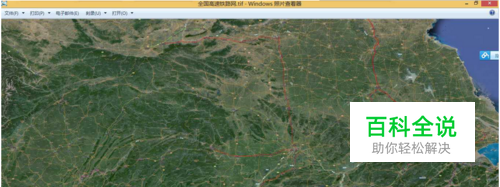

勾选上图红色箭头的地方【叠加标注图层】，其他选项和普通下载一样，选择拼接，选择好你需要的一个层级，点击确定，开始下载。下载完成后的打开如下图所示
- 15
下图
