inventor画弹簧
怎样使用inventor画弹簧呢？下面我来一步一步告诉你。
操作方法
- 01
打开inventor软件，新建一个零件文件，格式选择如图所示
- 02

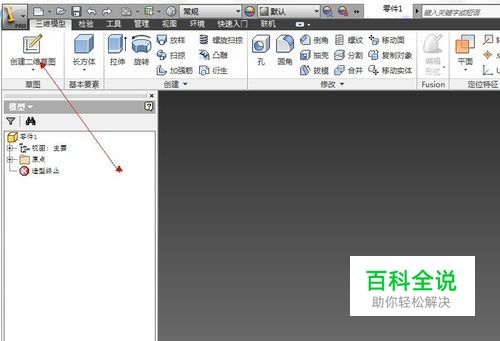

在新建的零件文件里，点击创建二维草图
- 03

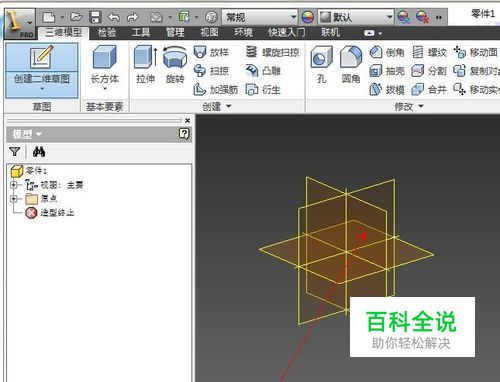

如箭头所示，选择一个面
- 04

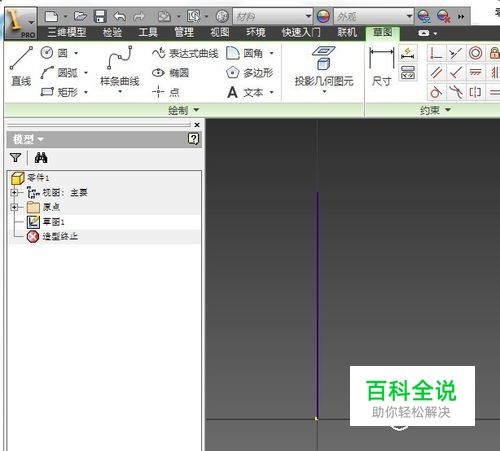

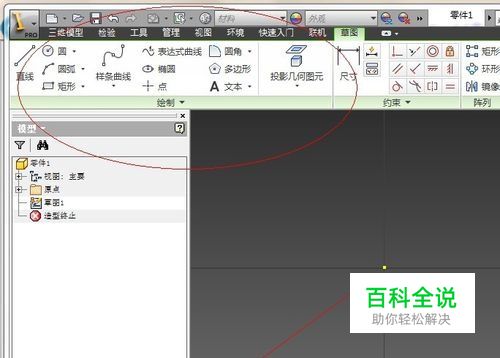

进入草图模式，工具栏已经发生变化，可以进行草图创建。
- 05
利用直线命令和圆的命令分别画一条直线和一个圆
- 06

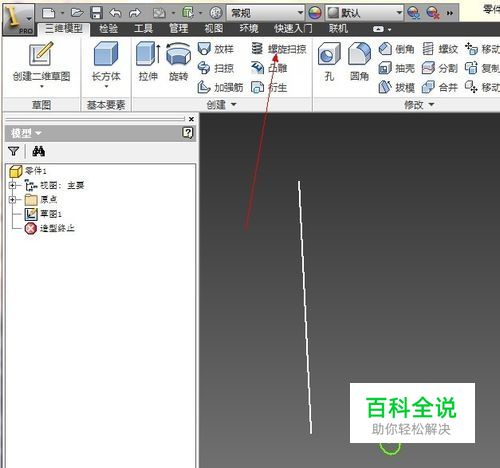

然后退出草图，并在工具栏找到“螺旋扫略”命令。
- 07

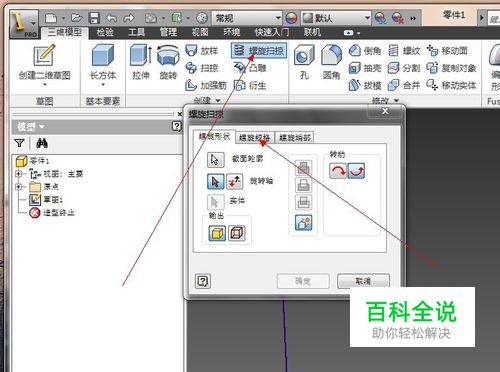

出现如下对话框，截面轮廓选择圆，下面的旋转轴选择直线
- 08

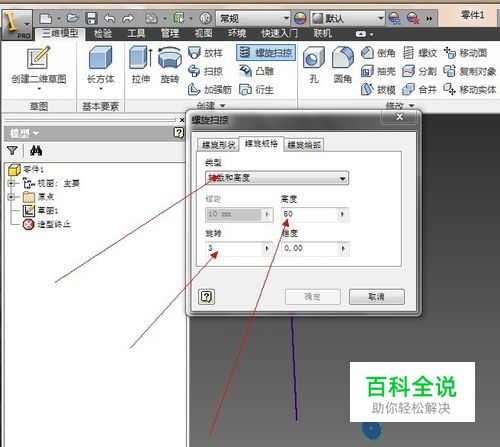

然后点开螺旋规格，类型选择转数和高度，然后根据需要指定需要的高度和转数数值。
- 09

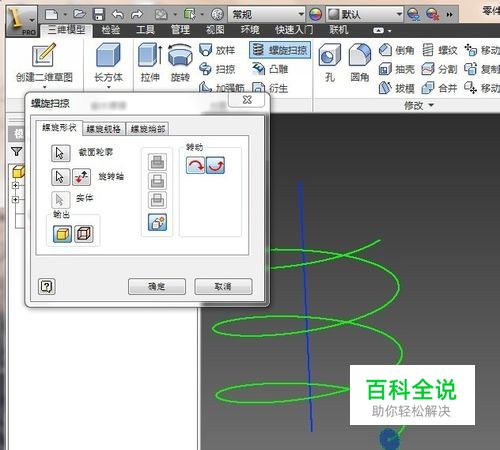

出现如下图形
- 10

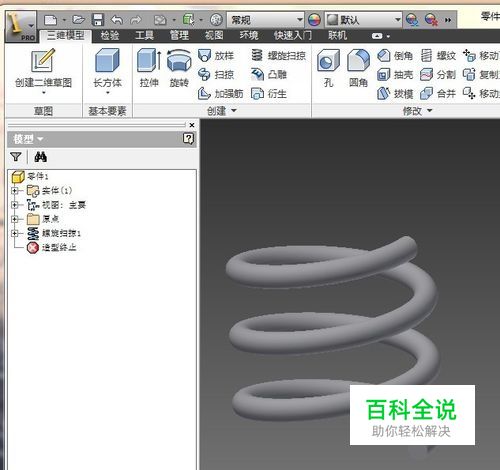

点击确定，弹簧就画出来了。
