如何用origin作图

操作方法

  • 01

    如何用origin作图?如何利用origin作图软件对图与坐标围成的面积进行积分?

  • 02

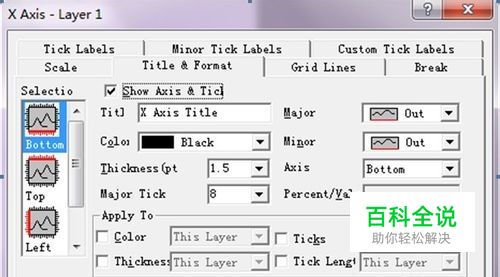

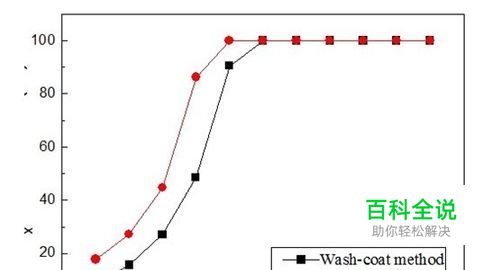

    已经画好坐标轴,需要把坐标轴右侧和上侧也连上,成一封闭的。如何做? 点中坐标轴右击,再选Title & Format,里面依次有bottom, top, left, right。选Top, 打钩show axis & tick,就会显示上边的坐标轴。如果不需要轴上的标尺,则在Major和Minor中选择none。右边的线同上。 Major和Minor的作用是标尺的刻度线向上(in)还是向下(out)还是 无(none)。

  • 03

    画好图之后,菜单栏—Edit---Copy page (编辑—复制页面),之后到word直接粘贴即可。Word里的图直接双击,可以直接打开origin,重新编辑和修改图。修改好之后,菜单栏--文件—更新***.doc,即可同步到word。此时出现的文件是可以用Origin打开的,如果不想别人打开,将Word中的图片Ctrl+C,再Ctrl+V就可以了。双击图片,看看图片大小效果吧,ps. 1 inch = 2.54 centimeter。用origin做完图后,怎么导出放在word中呢,用cope page 还是export page啊,论文中都是用什么形式的呢?cope page,粘到word中双击还可以修改。论文写作中使用tiff格式比较多,如果图表已经完成,可以直接输出为tiff格式的图片,再插入到文档中。export比较好,可以输出多种格式的图片:bmp,jpg, eps,pdf等等,几乎什么格式都有了。当然,你如果想在word里还对图进行修改,copy是最好了,这样在word里面双击就可以修改图了。正式刊发的论文大多偏爱eps的,清晰而又不大。投文章的话,大多数期刊都要求用TIFF格式的,copy page肯定不行,还是用export好一些,导出时,图片格式和分辨率都是可选的,而且用图片格式安全一些,不会在不知情的情况下被改动,用copy page的话,只要是word文档,任何人都是可以改动图中数据的。wiley的期刊一般要求转成TIFF格式, 在origin里面导出成TIFF格式, 好像选择LZW压缩方式, 否则文件会非常大.

  • 04

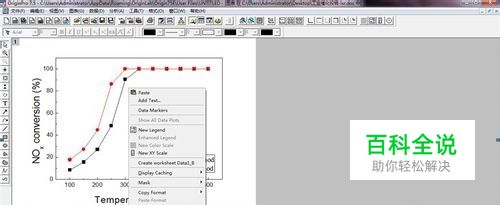

    word里的图双击进入origin后,工作表区域只有Graph,没有Data,可以生成Data。在图上右击,选择Create worksheet Data。

  • 05

    选中一列(Colum),右击,set as X, Y, Z。可以设置X轴和Y轴。可以有多个X轴和Y轴,位置任意。 在一列上右击,insert,可以插入新的一列(Colum)。或者:在空白处右击,Add New Colum。

  • 06

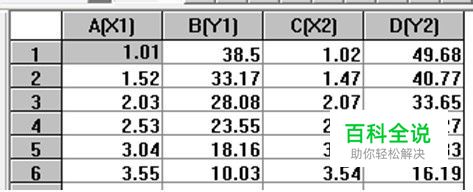

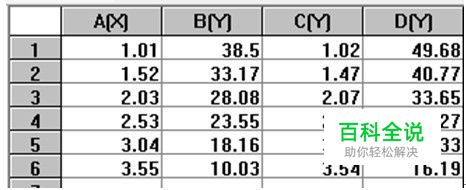

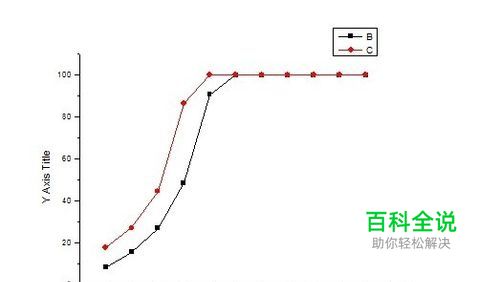

    若这些曲线的横坐标是同一组数据,则方法是:在B(Y)后面的空白处右击,选择“add new volumn”,可以添加好几个,可以看到C(Y)、D(Y)等,然后这些不同的Y轴数据共用横轴数据A(X),作图。 若这些曲线的横坐标是不同一组数据,则如上法添加新的列之后,选中C(Y)右击,选择“set as ”点“X”,则会看到如下所示的样子。然后选中所有数据作图即可

  • 07

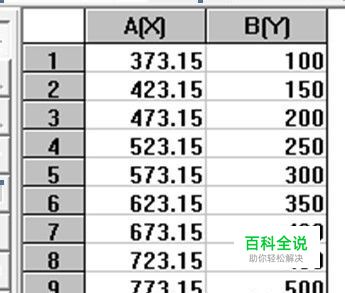

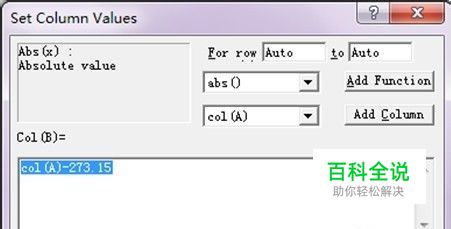

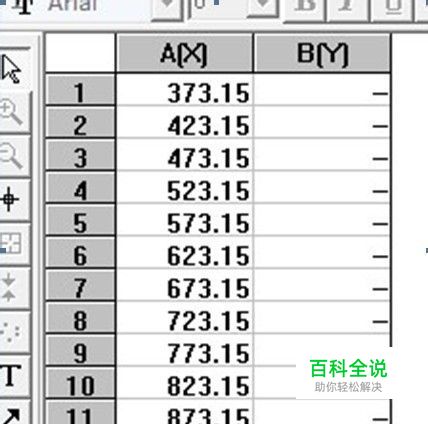

    公式计算:以此为例。A列是温度单位为K,要换算成℃,新建Colum B,选中B,右击,Set Colum Values, 会出现对话框,输入 Col (A) – 273.15即可。

  • 08

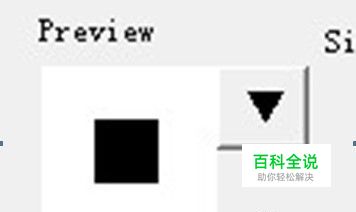

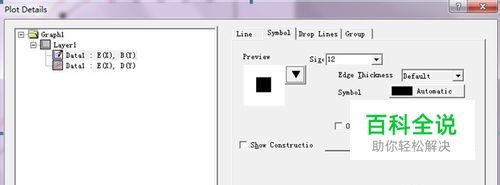

    曲线中圆圈,方块,三角等,空心、实心等,大小,线的粗细,都可以改变。点其中一个圆圈,双击,出现如下对话框。 选择 Symbol。Preview框的右边有个小框,可以选择不同的形状。Size可以改图案的大小。 选择Line, 改曲线的粗细。

  • 09

    origin7 打开“文件”--“导入ASCII”,选择txt文件格式,选择所选的文件,点OK。可看到数据为两列,也可添加多列,在“柱形图”--“添加新建列”。然后点左下角的“LINE”图标,作图。

  • 10

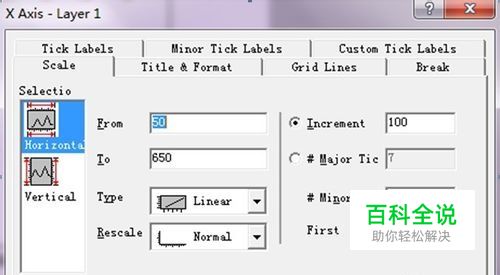

    坐标轴范围,from 起始值。To 终值。 Increment:间隔

  • 11

    origin的摄氏度符号,要写成宋体的字体才可以在word里正常显示。 而“@宋体”是倒着的宋体。 origin的图文字除了英文字母和数字可以用默认的字体外。其余的文字包括中文,希腊字母等还有单位如温度℃都要选为中文如宋体等这样复制到Word才不会出现乱码的

  • 12

    word中一些技巧 人名和化学式中的·方法:拼音输入dian(点),选第5个,这个点是中文的,再换成英文的字体就行。 ℃:拼音输入sheshidu(摄氏度),选第5个,再换成英文的字体。 °:拼音输入du(度),第3个,再换成英文字体。

  • 13

    但是如何精确控制Origin输出到Word中图片的大小图例的方法很难找到。下面就班门弄斧,介绍下我的方法,希望能为大家省些时间。步骤如下:1. View : Print View:保证WYSIWYG(所见即所得)。2. Format : Page:设置图片窗口的大小,例如ACS要求Width不大于3.25 inch。3. 将图片所有信息粗略调整到Page空间中(步骤2启用后,Page可能很小,需要后续细致设置)。4. View : Whole Page:步骤2显示Page放大,虽然此时屏幕尺寸可能大于设置尺寸,但不影响输出效果(如果你对自己的眼神很有信心,也可以跳过这一步)。5. 细致设置,如:坐标轴及曲线线宽0.5,图标5,其他字体大小10。6. Tools : Option:在弹出的对话框中选择Page,在Copy Page Setting下的Ratio选择100,其他可继续设置,如Advance : Set Resolutior 600 (设置复制比例100%,可以将此设为默认)。7. Edit : Copy Page。8. 在Word中选择“复制”——“选择性粘贴”——“图元文件”。9. 此时出现的文件是可以用Origin打开的,如果不想别人打开,将Word中的图片Ctrl+C,再Ctrl+V就可以了。双击图片,看看图片大小效果吧,ps. 1 inch = 2.54 centimeter。

  • 14

    origin 图中添加文字:右击,add text

  • 15

    最好不要复制黏贴,可以在word中,点击插入--对象--然后选择origin图像文件--选择连接,就ok了,以后在word中编辑图形时,直接双击图,就打开origin软件

  • 16

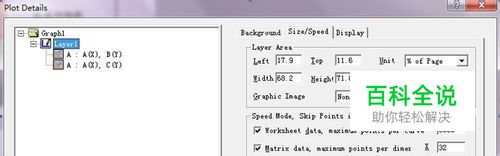

    Speed mode is on. 意思是当前是加速模式。当你导入图形包含的采样点过多,或者数据太丰富,origin会警告采用speedmode显示,解决的方法是:在你的曲线采样点上双击,出现plot details对话框,定位你所在的图层(鼠标点左边的Layer,成蓝色),一般是layers1,看到右边有size/speed,单击,下面有”speed mode,skip points if needed“的字样,下面有两个选项,worksheet data,matrix data把前面的勾都去掉,最后,点确定,就可以了,speed mode不会出现了,最后检查一下,同样的在Graph里面(鼠标点中左边的Graph)的Miscellaneous里面的”if speed mode is enable to display,apply to.....‘的前面的勾要去掉,同样确定

  • 17

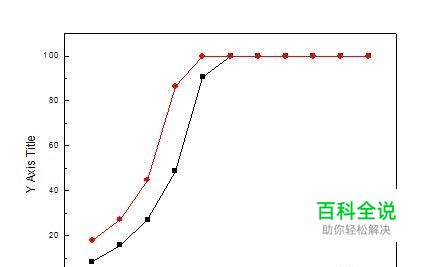

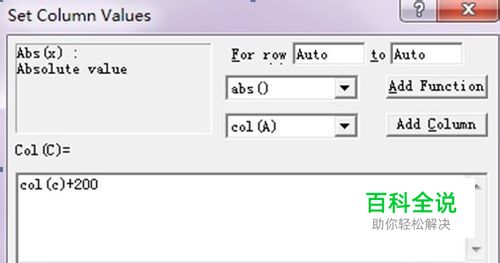

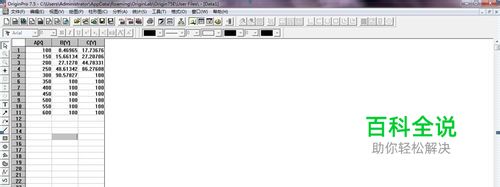

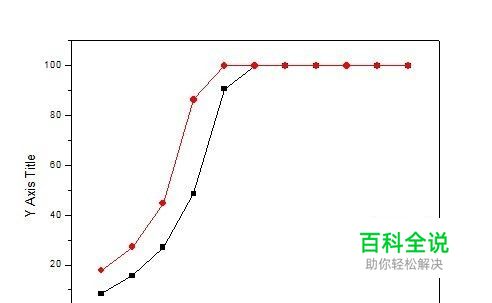

    怎么将两个图谱放在一块做个对照呢? 把两个样品的数据都粘的ORIGN里,插入一列,在该列右键选set column values,在对话框中输入col(第二个样品y轴数据所在列的字母)+适当的数字,目的是让第二列y值在原有基础上大一些。将该列和第二个样品的x轴数据以及第一个样品的所有数据选中绘图。例如:
