CAD如何修改标注尺寸？

无论是在工作还是学习过程中，我们经常会遇到这样的情况，就是在标注尺寸前或后增加前缀、后缀或者添加公差等等一系列的问题。下面给大家详细介绍一下CAD里如何实现这一功能

操作方法

  • 01

    正常运行CAD软件，打开CAD操作页面，举例，画10mm的直线，预计在标注尺寸10mm之前加上直径符号、后面加上单位 如图一 在菜单栏找到“修改”命令，点击"对象"命令 点击“对象”命令之后，选择“文字”命令，点选编辑

  • 02

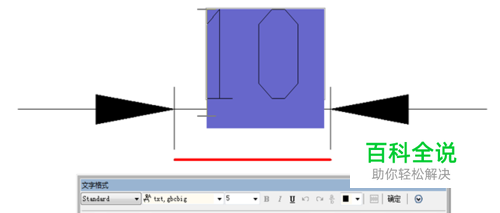

    点选编辑之后，弹出“选择注释对象”文本，点击需要修改的尺寸，点击尺寸10，弹出文本格式对话框，具体如图五

  • 03

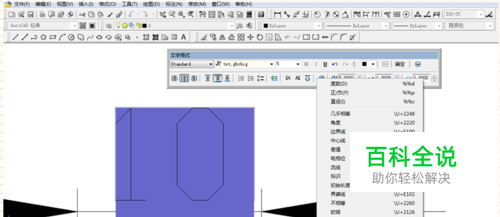

    在弹出的文本格式的对话框里，点击@命令，弹出一系列的可修改文本具体如图六

  • 04

    我们想在尺寸10之前添加直径前缀，将光标调整至10之前，点击@之后，选择直径，尺寸10之前自动添加直径符号，尺寸后面手动添加单位mm即可，点击ESC退出。最终如下图效果
