solidworks草图绘制之约束

通过对草图添加几何约束可以快速方便的修改草图的的几何形状、位置关系、尺寸大小等,在一些特殊场合,比如异形孔时,可以通过添加几何约束来确定孔的位置。

操作方法

  • 01

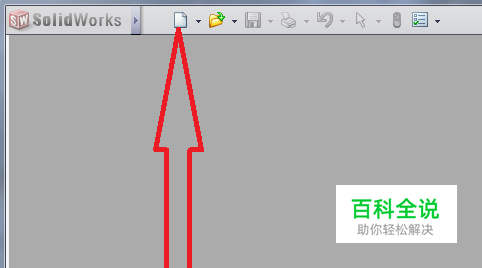

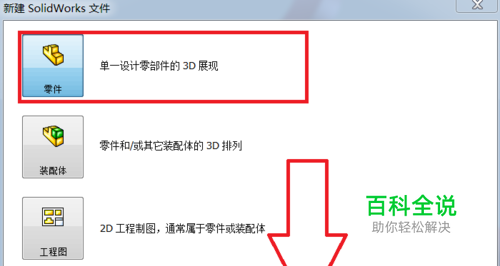

    创建一个绘制草图的画布

  • 02

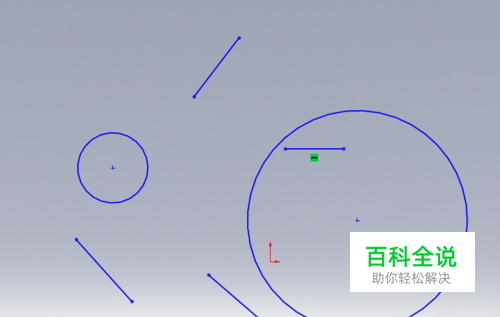

    小编随便画了几条线和几个圆方便接下来的介绍。

  • 03

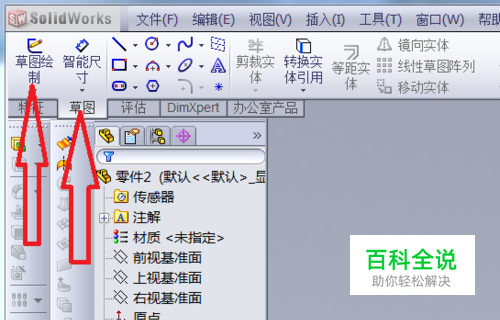

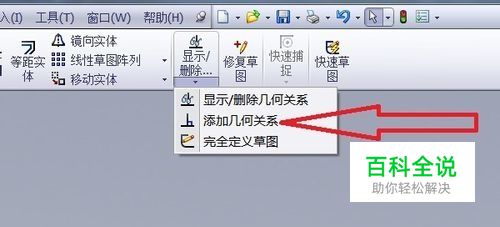

    找到添加几何约束的命令,如图所示

  • 04

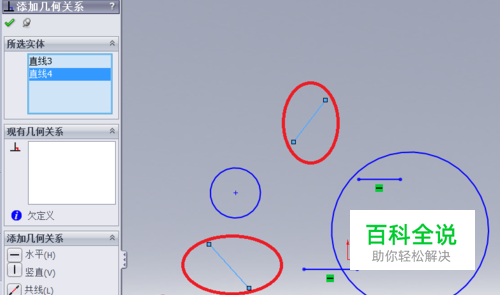

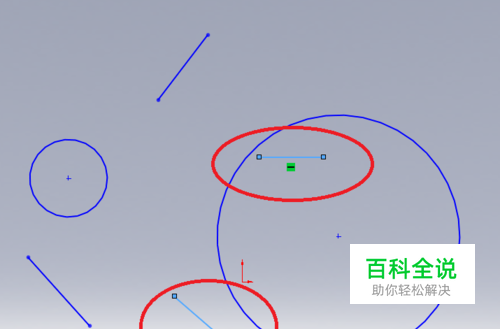

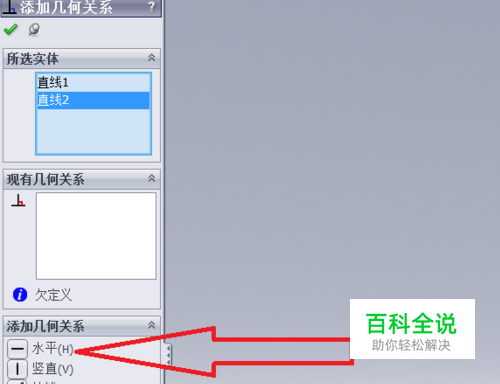

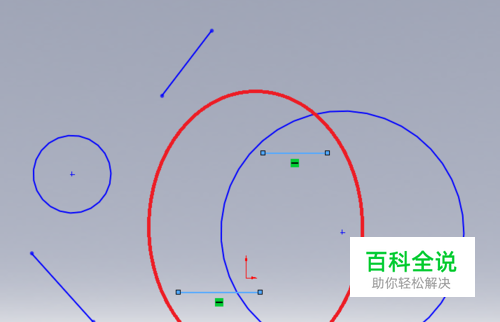

    1.水平 选中两条不水平的线段,通过添加水平的几何约束就可以使之水平 选中两条线段后,在左边对话框中可以看到水平约束命令,点击后就可以看到两条线段水平了,如图所示。

  • 05

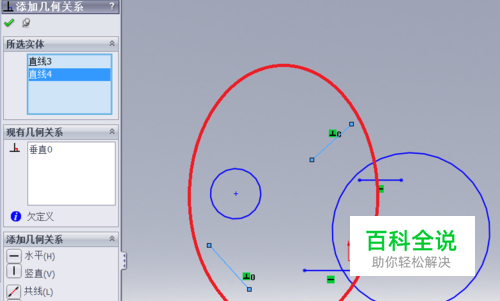

    2.垂直 和水平相似,选中垂直命令就可以看到两条线段相互垂直了

  • 06

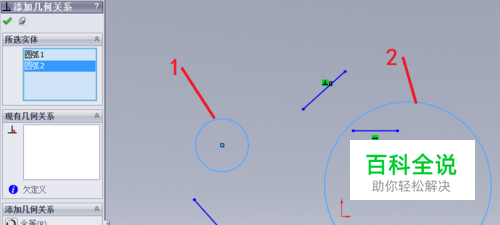

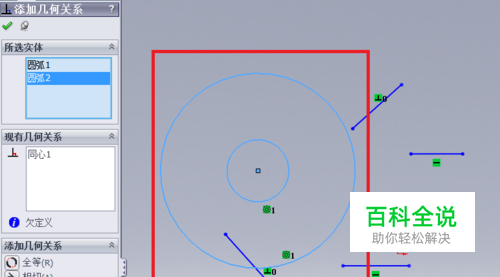

    3.同心 同心是相对圆、圆弧或者椭圆来说的,同样是选中两个或者多个对象,通过同心约束来使之同心。

  • 07

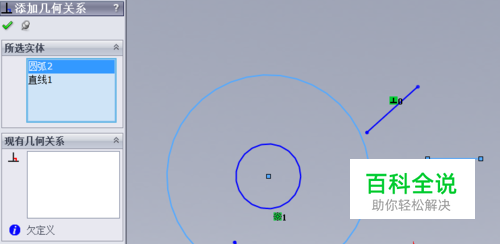

    4.相切 其实都是一个道理,只是不同对象使用不同的约束,比如说两个圆就不能添加垂直约束。

  • 08

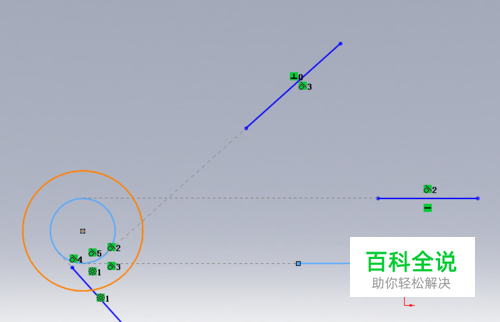

    总结 一些特殊场合需要添加特殊的约束,比如说做一些扫描特征时,需要对轮廓草图和路径草图添加穿透约束。

  • 09

    到此介绍完了 希望对你有帮助
