如何用cad测量圆弧长度?

2024-04-07 10:46:03

今天的CAD教程教大家测量圆弧长度?这个问题应该不陌生，不过一时说起来还有点头脑一乱。今天就为大家系统介绍几种cad中圆几种的画法，和圆弧的测量。

操作方法

01

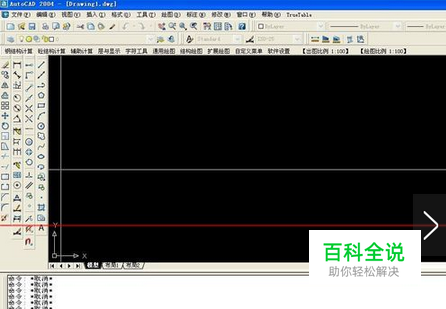

打开CAD,新建一份空白图纸，如图
02

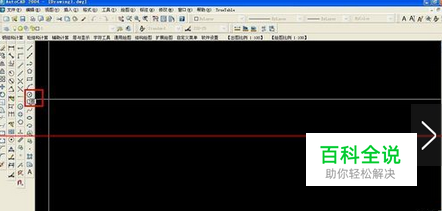

点击红色框里，圆标志按钮，或者在命令行中直接输入快捷命令C
03

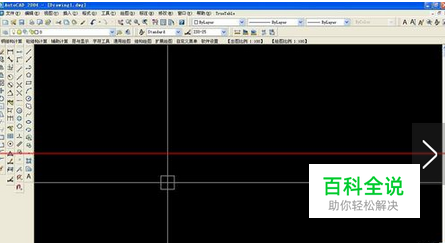

这时候命令行中会出现提示命令: C CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 这里是圆的3中画法我们可以任选，例如我们选三点，在命令行中输入 3P
04

根据命令提示，点击三次，三次选择不同的点，这里我们可以选择三角形的三个顶点，得出如图所示的圆
05

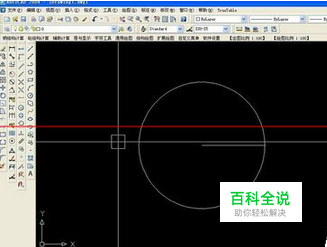

第二种圆的画法,两点画圆，同上，在命令行中输入 2P ,选择一条直线的一段在选择直线的另一端，画出如图所示的圆
06

第三种相切，相切，半径画圆，同上，在命令行中输入 T,选择两个圆的切点，输入半径,如图所示
07

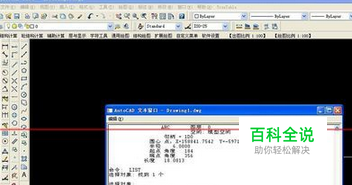

圆弧的测量，我们在命令行中输入 LIST,在选择圆弧，如图我测量出圆弧的长度是18.0813
