CAD安装完毕初次打开时，需要进行一些必要的设置，包括绘图界面、输入方式、快捷命令等方面的设置，目的是建立一个符合自己绘图习惯的环境，更有利于绘图速度的提高。这里所谓的通用设置，是指在后续所有打开的图形里都会起作用的设置。设置完毕后，我们需要将这些设置保存起来，以便今后随时调用或者快速应用到别的电脑上。

操作方法

01

CAD中大多数的初始设置都可以在选项窗口中进行，键入op或config或preferences可以打开选项窗口。在【打开和保存】选项卡里有两个比较重要的选项需要设置： 1、是否让CAD按照设定的时间自动保存，时间设置得太长起不到保存的应有作用，太短则会因不时的存盘而打断绘图节奏，各人可根据自己的习惯设定。 2、是否在存盘时生成备份文件，也就是为dwg文件附带一个bak备份文件。无论以上两项如何设定，最根本的是要养成在绘图过程中随时键入qs（快速保存文件）的习惯，毕竟各种意外的退出或断电会随时发生，这个习惯要比以上两项更为实用。
02

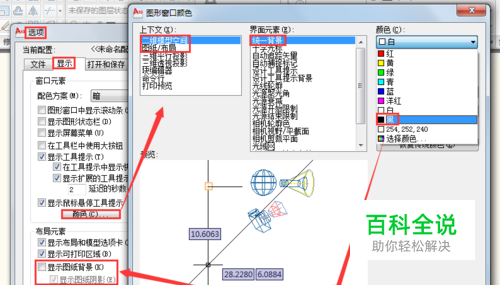

CAD绘图区域初始默认为白色背景，一些常用的图元颜色（例如黄色）会显得难以辨识，习惯上需要修改为黑色。在选项窗口的【显示】选项卡里点击【颜色】，打开图形颜色设置窗口。在图形颜色设置窗口中，分别将【二维模型空间】和【图纸/布局】的【统一背景】设置为黑色，然后【应用并关闭】。在选项窗口里取消【显示图纸背景】前面的勾选，这样才能使图纸空间里的全部背景都显示为黑色。最后要先【应用】再【确定】，让以上的设置生效。
03

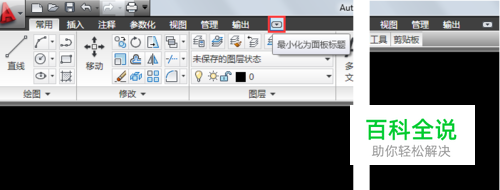

为了扩大绘图区域，点击功能区上的切换按钮，收起功能面板，仅显示面板标题。
04

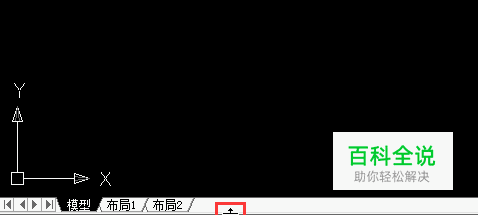

将鼠标移至命令行边缘，当光标变为下图所示的形状时，按住并拖动至显示三行为止，这样既不会漏掉必要的命令信息，也不会占用过多的绘图区域。
05

高版本的CAD中，鼠标右键时默认会出现菜单，如下图画线命令结束时，本来简单的右键确认，现在需要先移动鼠标再【确认】，而当要重复这个命令时，右键后出现的还是菜单让你选择，如此频繁的菜单选择动作会严重影响绘图的速度。
06

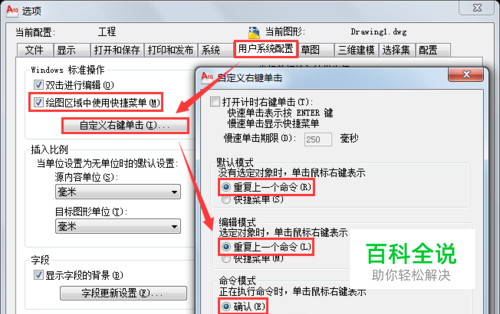

要取消右键菜单，可在选项窗口的【用户系统配置】选项卡里点击【自定义右键单击】，在自定义窗口中选择所有非右键菜单选项。更为简单的方法，是在选项窗口中直接取消【绘图区域中使用右键菜单】前面的勾选。
07

览图时的缩放平移可以说是CAD中使用最频繁的命令了，但初始默认的zoom窗口缩放时会有一个动画延迟过程，视觉上是好了，但是绘图速度下来了。取消动画延迟的方法是键入vtenable命令，将新值设为0。
08

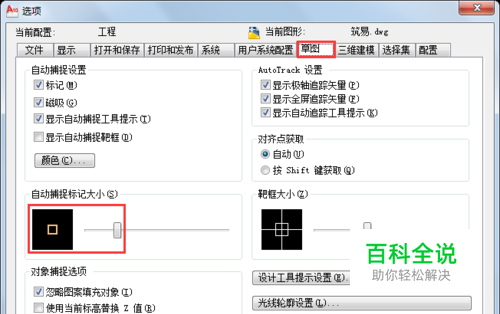

在特性窗口的【草图】选项卡里，集中了与捕捉和极轴跟踪相关的设置。拖动【自动捕捉标记大小】里的滑块，调整尺寸至方便观察为止，其余选项保留初始设置即可。注意不要将捕捉标记调得太大，避免图元密集时难以捕捉。
09

在特性窗口的【选择集】选项卡里，集中了与选集相关的设置。分别拖动【拾取框大小】和【夹点大小】里的滑块，调整二者的尺寸至方便观察为止，其余选项保留初始设置即可。注意不要将拾取框尺寸调的太大，避免图元密集时难以拾取。
10

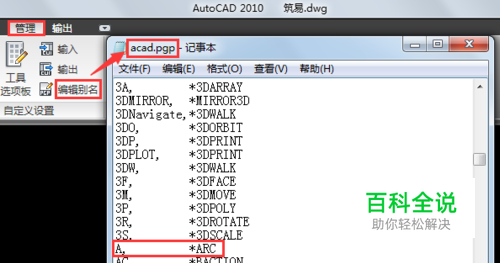

在CAD的【管理】选项卡内点击【编辑别名】，打开快捷命令定义文件acad.pgp。在这里，可以查看CAD预定义的快捷命令（例如a为圆弧命令arc的快捷命令），也可以按照自己的习惯添加和修改快捷命令，但建议尽量是添加而不要修改CAD中的习惯设定，这样无论是你到别人的电脑还是别人到你的电脑上使用CAD时，都不会感到不适应。
11

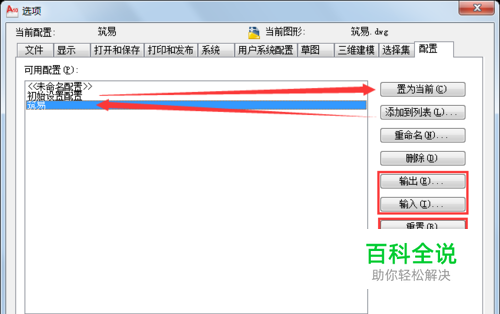

当以上各项设置完成后，最后的工作是打开选项窗口，进入【配置】选项卡。在【配置】选项卡里，可以将当前的设置【添加到列表】命名保存，在今后可以随时【置为当前】，并且可以【重命名】和【删除】。如果需要重新设置，可以【重置】到初始默认状态。此外，我们还可以将配置以文件的形式【输出】到电脑磁盘或网络上，在今后【输入】供自己或他人使用，避免反复多次的设置。
