3D大赛季军刘本辉：我是如何设计超酷自行车
早就听说国产三维CAD设计软件中望3D参数化建模功能非常出色，不逊色其他国外软件，本着对国产三维CAD设计软件的支持，于是选择中望3D进行全程的自行车产品设计。我从对不熟悉中望3D，到娴熟掌握，并脱颖而出获得全国季军。为分享我的设计创作过程给广大网友，下面我整理了参赛作品的设计步骤。
操作方法
- 01

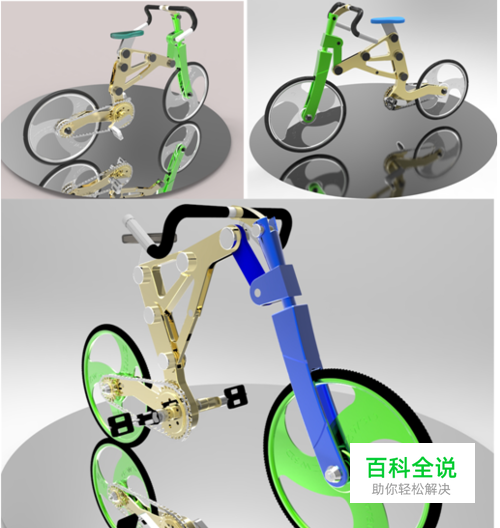

首先说下创作思路，我的这个作品造型灵感来自于好莱坞大片《灵魂战车》的外形，我期望自行车也能有摩托车的酷，并且可以容易的实现DIY的特点。整个车体通过机械铰接的方式组成，方便使用者进行自我造型的调节，同时方便组装和维护。用中望3D完成自行车的整体框架设计，然后造型设计，再装配动画，最后渲染。
- 02

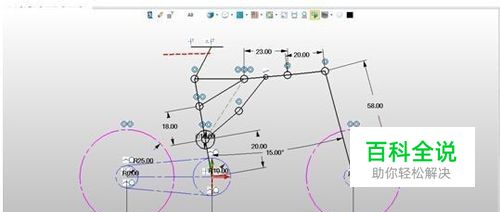

第一步：在中望3D简单易用的草图环境中，快速将设计idea用线条进行布局，如下图：
- 03

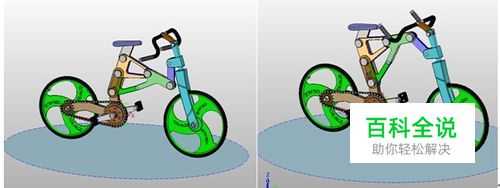

第二步：在总体架构完成之后，利用自顶向下的装配功能，为各个子配件分配参考图素，并建立模型如下图：
- 04

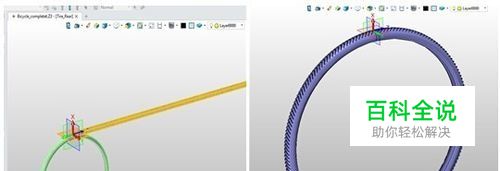

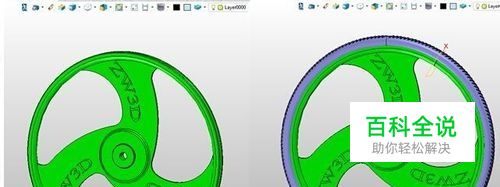

第三步：丰富且灵活的建模工具，帮助快速完成各种复杂设计：轮胎和轮毂，链条以及坐垫等。对于轮毂，应用了很多基础功能如拉伸，旋转等，同时也应用到了草绘中的样条曲线来快速的做成轮毂内部形状。而轮胎的建立过程相当的简单容易，因为中望3D提供的的变形功能让人确实吃惊，迅速的将复杂的建模变成了一个及其简单的过程，让我们的效率大大提升：
- 05

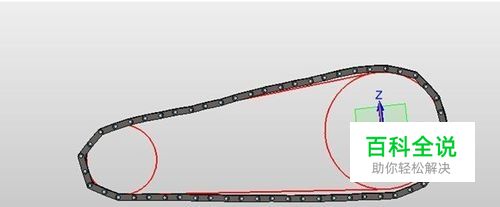

第四步：而链条的设计过程中运用了很多的基本建模命令如拉伸，钻孔等。而在整条链条的设计过程中运用了曲线阵列功能，来快速的完成整条链条的设计，实在是方便快捷：
- 06

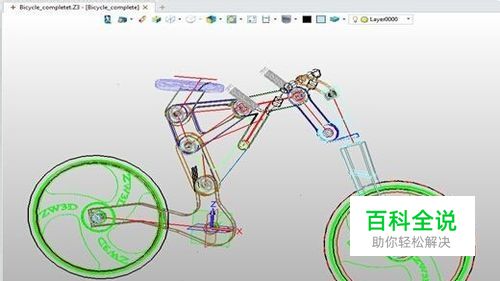

第五步：总装配：在装配环境下，添加约束，完成之后，可以采用动态仿真的功能动态拖拽相关部件进行造型的变化，如果对于整体尺寸需要更改，或者是变更，可通过修改整体的结构草图来控制实现：
- 07

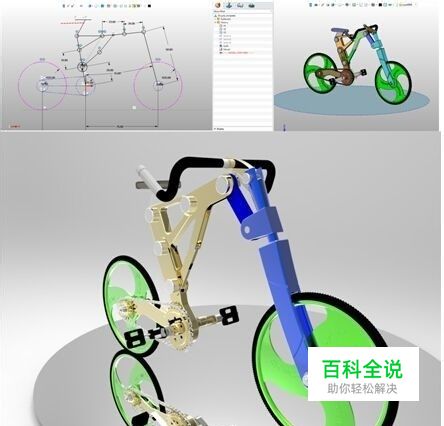

第六步：最后就是渲染的环节了，这次渲染使用的是中望3D集成的外挂Keyshot，直接点击命令就能从中望3D中就将模型提取到Keyshot中进行材质、灯光、背景等的添加，并完成渲染图的输出，至此也完成了全部的设计，一气呵成。如下图:
