蓝牙耳机如何开发配置iphone的电量显示功能【百科全说】

蓝牙耳机一般都可以通过HFP的方式让iphone以及部分安卓手机显示耳机的电量。CSR蓝牙的SDK已经做好了这部分功能，只需要通过PSTOOL工具进行设置一些PSKEY的值，就可以使用该功能了。具体设置的内容，请参考相关的说明文档，在这时就不再详述。下面我们以SDK2.0为例，说明如何配置PSKEY值以达到显示电量的目的。如果遇到什么问题，可以在后面给我留言。

操作方法

01

SDK导入开发板后，从开始菜单处找到PSTOOL这个工具并打开，软件打开后如下图所示。PSTOOL这个工具是安装SDK后就有的，在SDK的安装路径下就可以找到的。
02

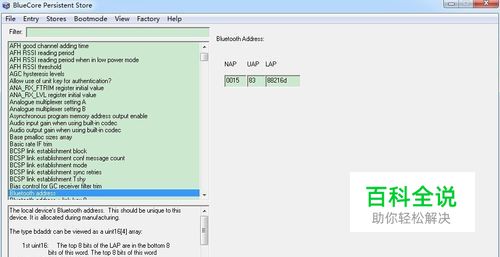

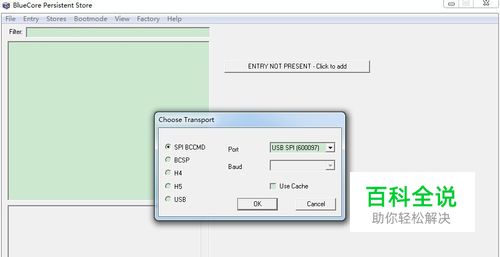

软件打开后，会要求选择连接方式，我们一般用的SPI-USB的方式比较多，因此在这里我们选择第一个SPI BCCMD方式。当然你可能用的其他的方式连接，这个根据自已的情况设置就行了。如果设置无误，连接之后如下图所示，显示的是蓝牙的地址。如果有问题的话，请根据提示排查。
03

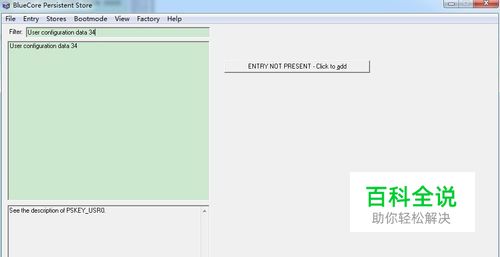

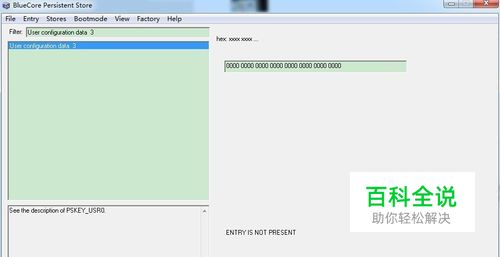

在左上方的输入框中，输入“User configuration data 3”，之后会在右侧有一个按钮，点一下就可以输入内容了，输入的内容请参考下一步图中所示内容。
04

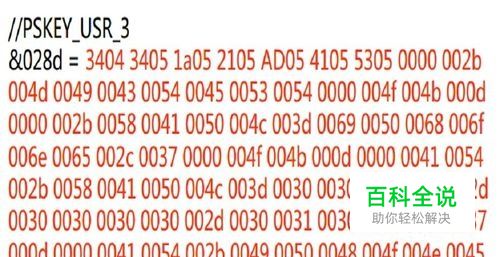

下图是要设置的PSKEY3值的内容，把红色部分的值写到上一步的输入框中，然后点"Set"来保存设置。至于PSKEY的内容，请查看相关的文档。
05

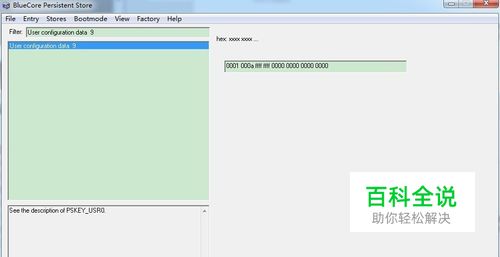

还是在左上方的输入框中，输入“User configuration data 9”，同样的会在右侧有一个按钮，点一下输入内容，输入的内容请参考下一步图中所示内容。
06

下图是要设置的PSKEY9值的内容，把红色部分的值写到上一步的输入框中，然后点"Set"来保存设置。这里是设置AT命令的长度，在这里0x55就是前面那一串数据的长度。
07

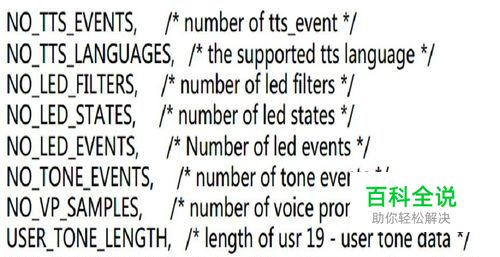

PSKEY9中各个WORD的长度根据自己设定的长度计算，如果不一致，会导致不能够开机，下图是PSKEY值各自的WORD说明。
08

以上内容设置完成后，必须让芯片复位才能生效，所以需要按下“Reset&Close”这个键让芯片复位。与此同时软件也会关闭，不想让软件关闭，点上面那个Reset键也可以让芯片复位。
09

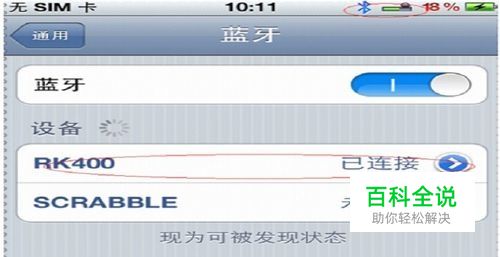

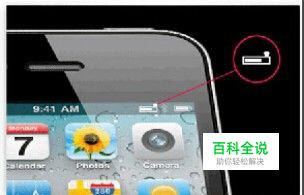

用iphone手机连上配置好的耳机，连接成功后，会在顶部的蓝牙图标右侧出现一个电量的图标，这个就是蓝牙耳机上当前的电量显示，这样就说明我们的配置成功了。如果你在配置过程中遇到什么问题，可以在后面提问。
