怎么在CAD中绘制椅子立面图?

怎么在CAD中绘制椅子立面图?

操作方法

  • 01

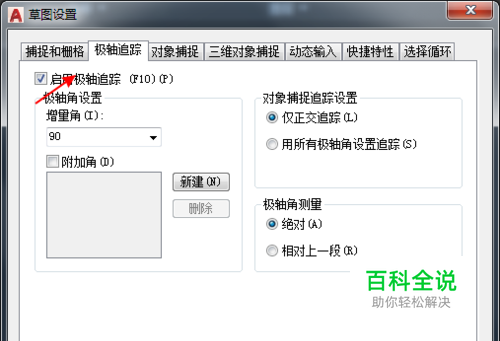

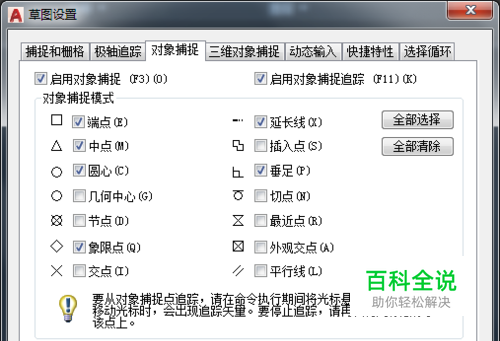

    新建如图,关闭栅格和开启捕捉 选择极轴捕捉并修改设置如图:

  • 02

    左上角点击多线段如图:

  • 03

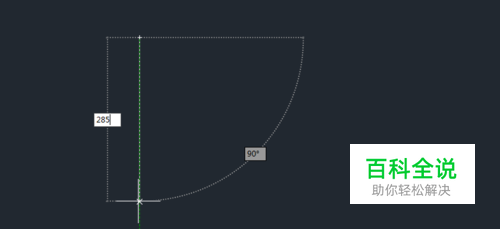

    在绘图局域任意一点点击如图 然后输入垂线285回车 在输入a切换圆弧输入600 如图: 再切换为l直线输入285如图:

  • 04

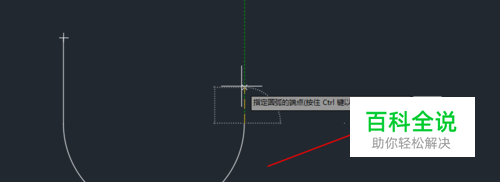

    切换a 输入30如图: 切换l输入285回车

  • 05

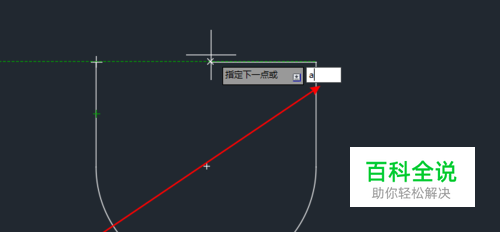

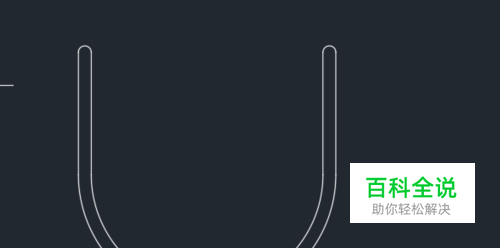

    然后输入a,水平向左如图输入540回车如图: 再输入l输入285回车 切换a输入水平向左输入30如图:

  • 06

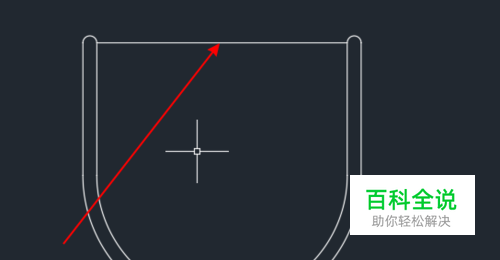

    然后用直线连接图的两个边界如图:

  • 07

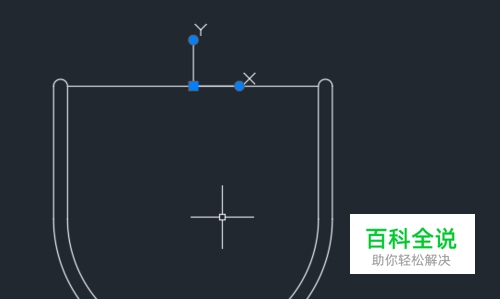

    移动原点如图:移动到中点

  • 08

    接下来选择绘图中的圆弧三点命令如图:

  • 09

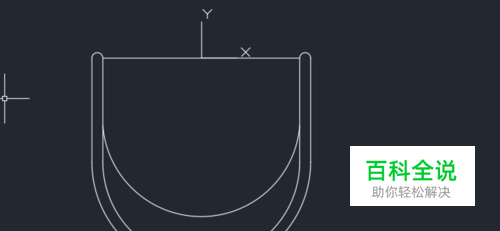

    输入-270,-185回车 输入@270,-250回车 输入@270,250回车 圆弧三点绘制完了如图:

  • 10

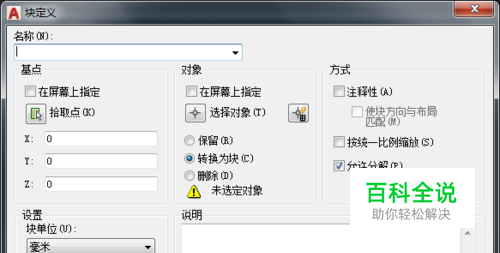

    一般在绘图里面是把它保存为块,以便后面使用使用b命令 可以调出块如图:
