如何用CAD布局图打印拼接同比例图
CAD是我们作图中常用的软件工具。我们经常遇到一种情况就是打印一个地区的地理图,打印成A4的太小了,根本什么都看不清楚,而当地也无法打印出来特别大的图使图能够看清楚。那么我们想到一个办法就是分部分打印出来A4图,再拼接在一起,但是如何能够保证打印出来的各部分A4图比例一致呢?光靠感觉框选肯定是不行的,让我们一起来看用布局图来做的方法。
操作方法
- 01
打开你要打印的图形,这里以一张地图为例,此图若以A4纸打印出来必然什么都看不清楚,我们打印的清晰度标准为能看清楚道路和村庄名称。
- 02

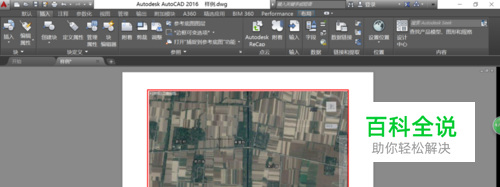

点击切换到“布局1”,此时里面已经有一个布局图,但这并不是我们需要的,需要进行调整。为了保证比例一致,我们最终打印“布局”,那么白底就是要打印的部位,如果想要节省纸张,我们可以把红框,也就是图像范围放大,直接选中拖动4角即可,可以在打印预览中查看效果。
- 03

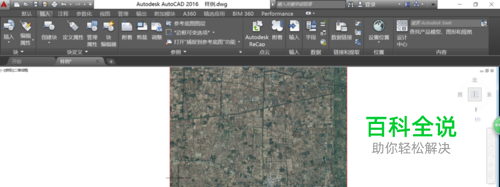

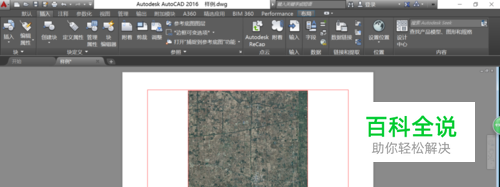

固定好视图区域后我们双击红框内部空白部位,使得图像激活,可以进行放大缩小处理。按照我们图片单部分打印的顺序进行放置,从左上角开始打印。将图片拖拽,显示左上角区域,放大使得道路村庄名称可见。双击红框外部空白区域锁定视图区域,则第一部分的打印区域设置完毕。
- 04

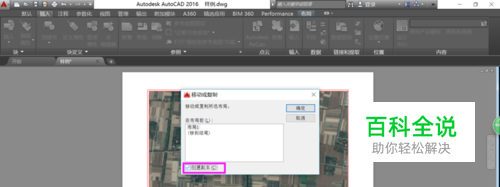

鼠标放在左下角“布局1”布局图名称位置右击鼠标,在菜单中选择“移动或复制”,弹出来对话框,勾选“创建副本”,选择创建位置(选择移到结尾,如果没有选择,后期可进行拖拽更改),点击确定。
- 05
复制后出来的“布局1(2)”的布局图与“布局1”一模一样,此时双击“布局1(2)”的红框内部,激活图像视图内容,此时一定要注意激活后不要进行缩放处理,一旦不小心放大或缩小了,只能重新对“布局1”进行复制,此目的保证布局图比例完全一致。
- 06

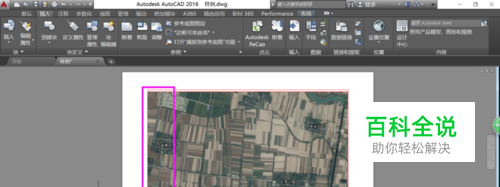

然后平行向左拖拽图片(即使不完全平行没有关系,只要比例一致,后期拼图后不影响使用),使得打印的第二部分区域显示在此布局图中,此布局图左侧边缘与“布局1”右侧边缘可衔接(可以稍微重贴,以利于拼接)。双击红框外空白区域,锁定布局图。依次类推显示各部分布局图。并按顺序更改图名。
- 07
按照以上步骤处理完成布局图后,打印各布局图,将衔接部位的空白区域剪裁掉(两衔接部分可剪掉一侧,压在另一侧上面),用双面胶或者胶棒粘贴,拼接好后就得到了一张清晰的打印版大图。
