如何设置cisco交换机的vlan
cisco设备的vlan非常重要,对于隔绝广播风暴有着重大意义,我们日常的家庭生活可能对广播风暴没有足够的了解,但是在大网络中,特别是在重要的金融等网络中,广播风暴是非常致命的!
而vlan设置就能够很好的隔绝这一情况,总的来说,不同的vlan不会收到其他vlan广播的数据,今天就和大家分享一下如何设置cisco交换机的vlan。
操作方法
- 01

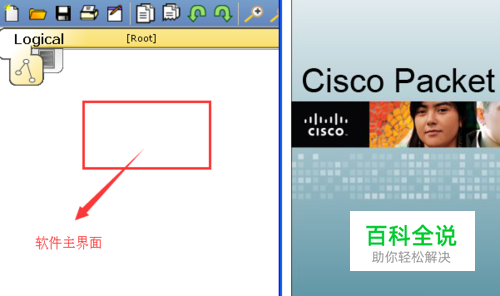

首先,安装cisco packet tracer软件,当前的版本应该是到了6点几了,我这边用的是6.0版本的,安装完成之后打开该软件,进入软件配置主界面!
- 02
接着,我们以cisco交换机3560为例讲述如何创建交换机的vlan。那么下一步就是添加cisco交换机3560了:逐步点击“交换机”分类,然后选择cisco3560交换机,用鼠标拖到工作区间就可以了。
- 03

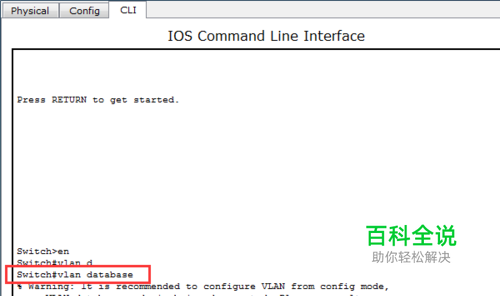

然后,单击Cisco交换机3560进入“CLI”界面,输入“enable”命令进入特权配置模式。并输入“vlan database”命令进入vlan配置模式。
- 04

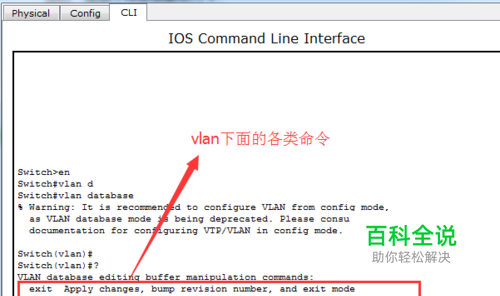

接着,进入vlan的配置模式后,输入命令“?”,可以查看当前模式下有哪些命令是可以使用的: exit:退出vlan模式; no:删除某项vlan配置; vlan:vlan模式下更深入的配置; vtp:vlan下面vtp域的配置;
- 05

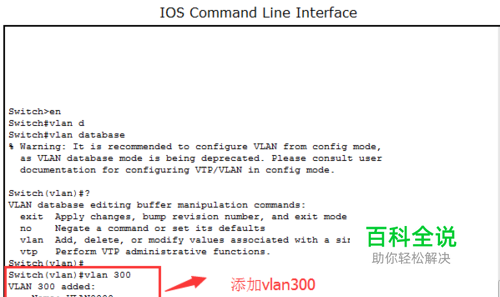

然后,我们开始为cisco交换机添加一个vlan 300,那么直接运行命令”vlan 300“即可。
- 06

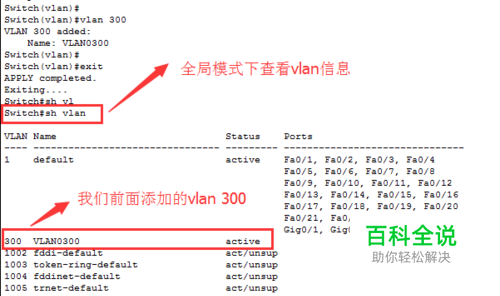

接着,我们执行”exit“命令退出vlan配置模式,执行命令”show vlan“在特权模式下查看cisco交换机的所有vlan信息。可以发现交换机已经添加了我们需要的vlan 300。
- 07

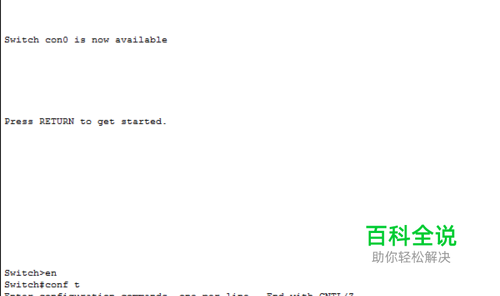

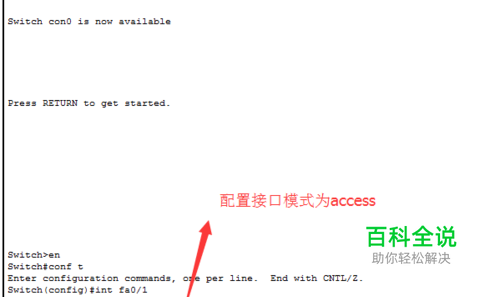

然后,vlan已经添加,但还没有任何交换机的接口归属于这个vlan,也就是说这个vlan没有任何意义。所以,下一步就是添加一个交换机接口到这个vlan 300。 进入全局配置模式,把Fa0/1接口的模式配置为access,并归属于vlan 300,具体命令为: Switch(config)#int fa0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 300
- 08

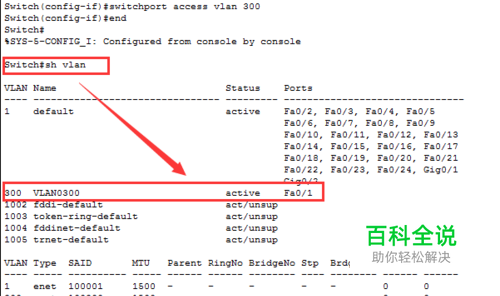

接着,回到特权模式,执行命令”show vlan“查看当前的vlan配置信息,可以发现,接口Fa0/1已经被划分到了vlan 300。
- 09
然后,就是配置vlan 300的IP地址信息了,执行命令: Switch(config)#int vlan 300 Switch(config-if)#ip address 10.10.10.254 255.255.255.0
- 10

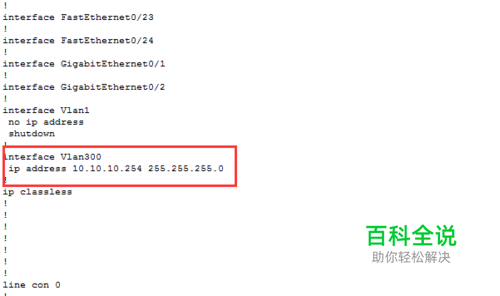

最后,在特权模式下,执行命令”show running-config“查看vlan的相关信息。到这里,整个vlan的配置过程就完成了。
