软件设计之路工具推荐：[3]数据库设计【百科全说】

数据库设计是在系统分析之后进行，这时的功能需求已经明确。在DBA的参与下对数据库方案进行详细设计。这个阶段的设计工具当然首推PowerDesigner（以下简称PD），不仅能满足我们的设计需求，还可以通过逆向工程进行从数据库对象生成设计模型。并且它还具有相当的灵活性。
PD的功能非常强大，本文只做一般数据库设计所涉及到的功能介绍。

产品选择及物理存储方案

01

在使用PD前，我们还有一个工作要做——数据库产品选择及物理存储方案设计。这部分工作属于我们数据库方案的一部分，它根据以下几个因素来设计：（1）客户明确要求（2）软件系统规模及功能复杂度。（3）数据规模及数据复杂度。

概念模型

01

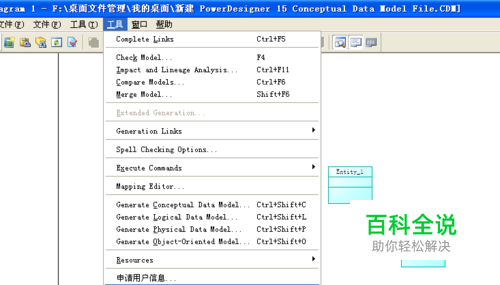

新建概念设计数据模型文件
02

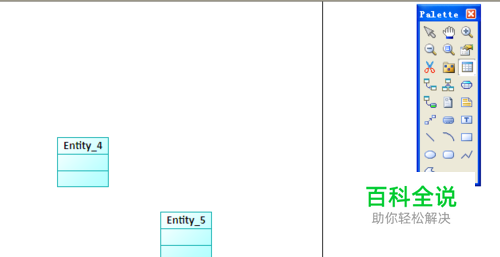

打开文件，新建实体对象。注意：如果您的PD中没有Palette面板，请在工具——自定义工具栏下进行勾选。
03

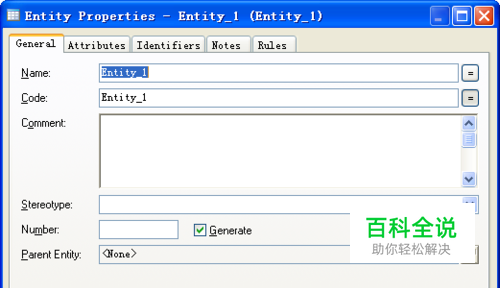

双击某个实体，弹出属性框，可以设置实体名称、备注等信息。还能设置实体的属性和规则。
04

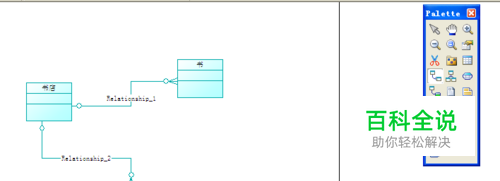

在Palette面板中选择关系按钮，设置实体间的关系。
05

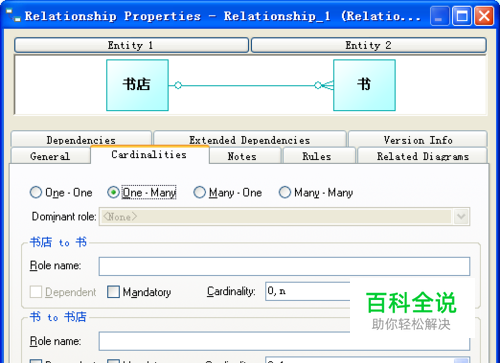

双击某个关系，设置名称、备注及关系类型等信息。
06

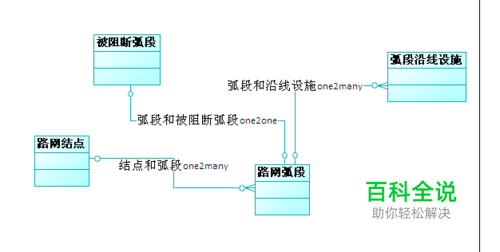

设置全部实体间的关系，逐步形成关系网。

物理模型

01

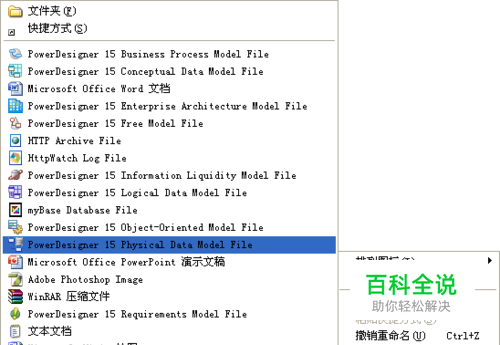

新建物理设计数据模型文件
02

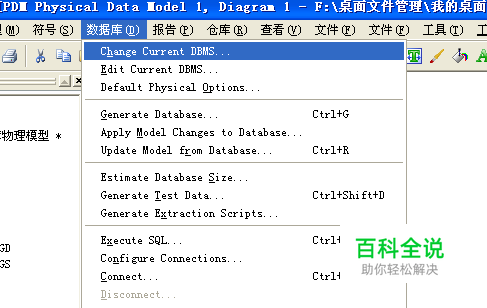

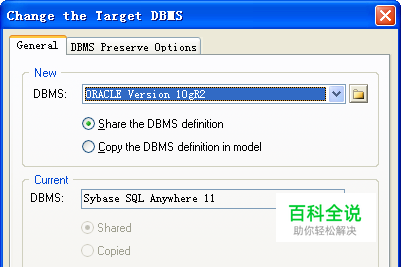

在开始建立物理模型前，我们首先必须要选择数据库产品类型。
03

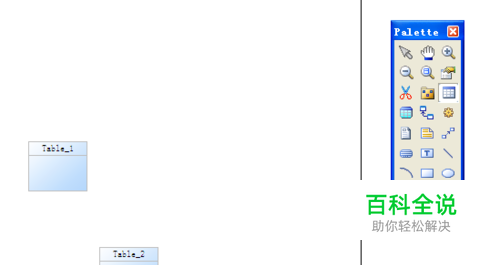

选择面板中Table按钮，新建Table对象。
04

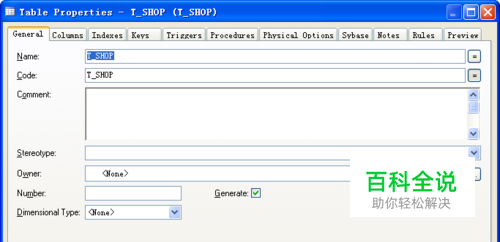

双击某个Table对象，弹出属性信息框。该属性信息框中可以设置如下内容：（1）设置表名、备注，选择数据库用户。（2）设置属性名称、数据类型及备注，选择主键。（3）添加索引、存储过程及触发器。
05

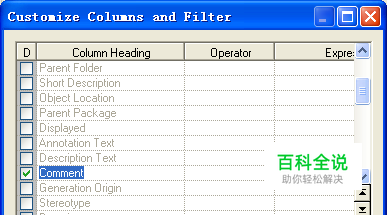

若在属性设置时需要填写备注，但列表中没有备注字段列，请在弹出框的工具栏中选择Customize Columns and Filter 工具。
06

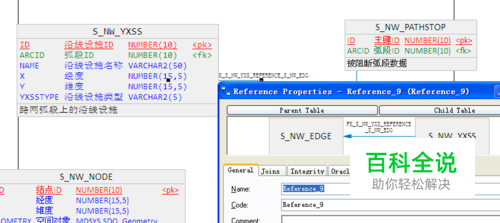

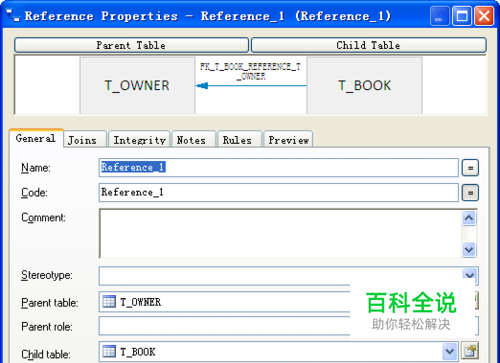

建立表与表的关系点击Palette面板上的关系按钮，关联两张表。双击该关系对象打开属性设置面板。注意：若两种表有主从关系，在建立关系后，外键会自动加入主表中。
07

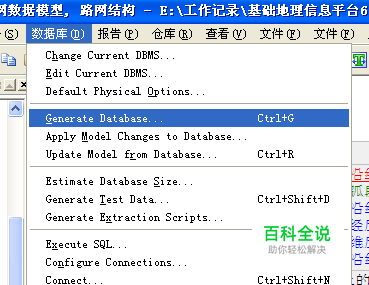

全部表结构设计好后，下面就要导出SQL语句了。选择菜单DataBase中Generate DataBase选项，弹出对话框。
08

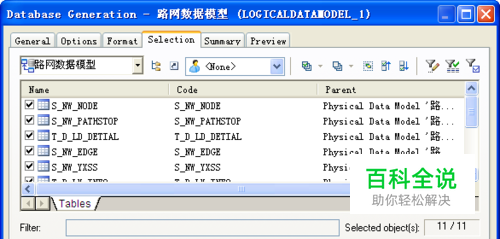

该弹出框中可以设置保存SQL文件的路径，使用的数据库。并且可以选择导出某些Table对象。
09

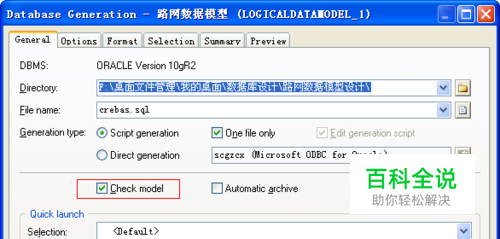

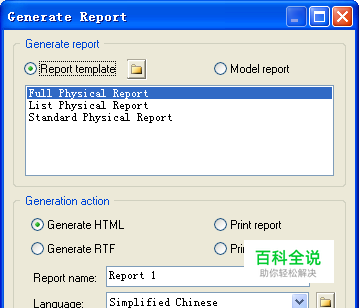

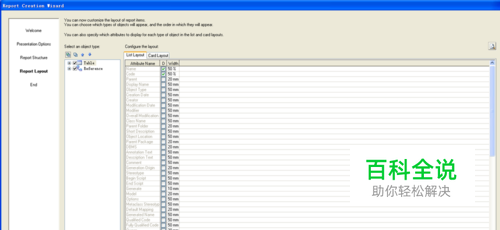

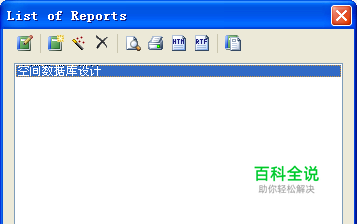

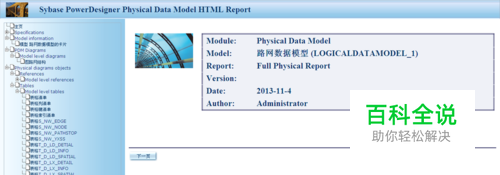

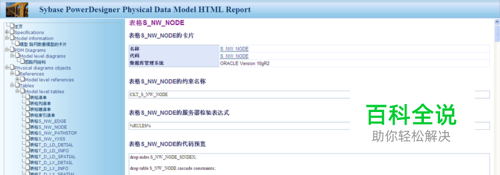

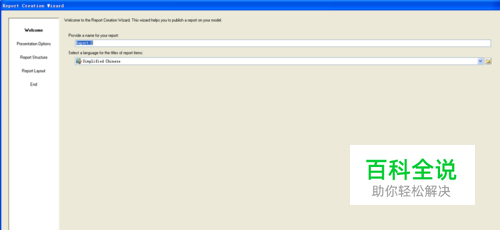

注意：导出时默认是要执行Check Model的操作的，若出现错误，SQL的生产会立即中止。若我们不需要执行Check Model，可以在General页签中不进行检查。
