思科DHCP怎么配置中继

DHCP是动态主机设置协议,是局域网中的一个常用网络协议,通过以下实验可以实现DHCP 中继实现跨网络的 DHCP 服务。

操作方法

  • 01

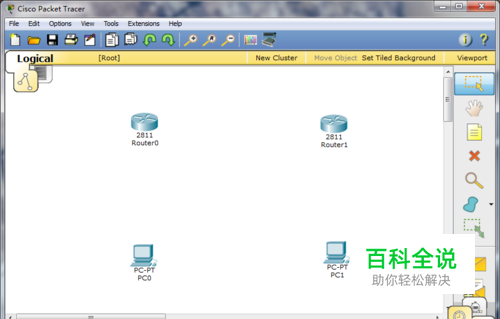

    首先打开思科模拟器软件,找出二台2811类路由器和两台电脑,并将它们按顺序排列好,如下图所示:

  • 02

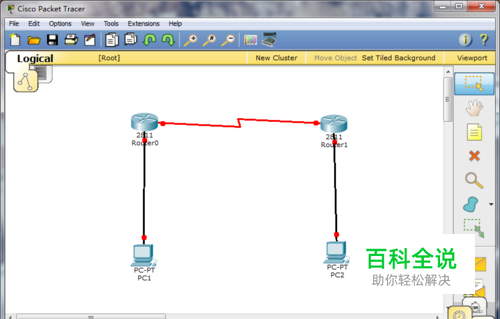

    将所有的设备用线缆连接起来,如下图所示:

  • 03

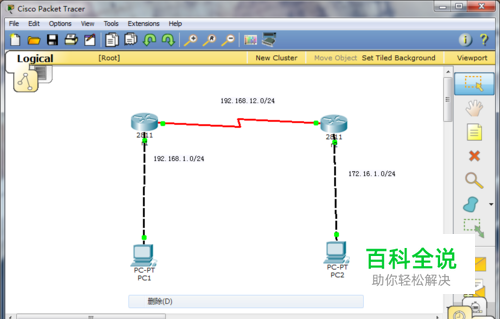

    规划好网络配置设置,如下图所示:

  • 04

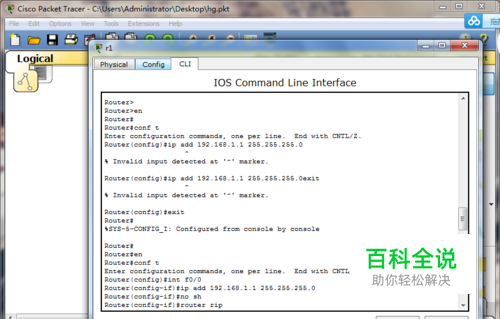

    配置路由器 R1 提供 DHCP 服务,配置命令是: Router#enRouter#conf tEnter configuration commands, one per line.  End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shRouter(config-if)#router ripRouter(config-router)#ver 2Router(config-router)#no auto-summary Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.12.0Router(dhcp-config)#network 192.168.1.0 255.255.255.0Router(dhcp-config)#default-router 192.168.1.1Router(dhcp-config)#dns-server 192.168.1.4Router(dhcp-config)#option 150 ip 192.168.1.3Router(dhcp-config)#ip dhcp pool ccnpRouter(dhcp-config)#network 172.16.1.0 255.255.255.0Router(dhcp-config)#default-router 172.16.1.2Router(dhcp-config)#dns-server 192.168.1.4Router(dhcp-config)#option 150 ip 192.168.1.3Router(dhcp-config)#ip dhcp excluded-address 172.16.1.1 172.16.1.2 如下图所示:

  • 05

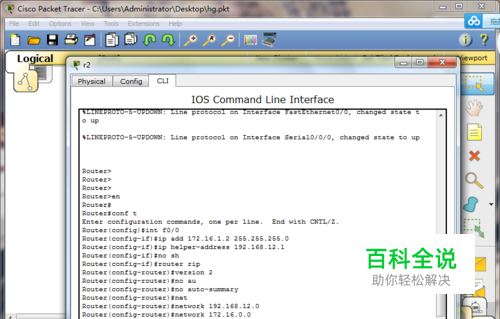

    接下来配置R2路由器,配置命令如下: Router>enRouter#conf tEnter configuration commands, one per line.  End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 172.16.1.2 255.255.255.0Router(config-if)#ip helper-address 192.168.12.1Router(config-if)#no shRouter(config-if)#router ripRouter(config-router)#version 2Router(config-router)#no auto-summary Router(config-router)#network 192.168.12.0Router(config-router)#network 172.16.0.0 如下图所示:

  • 06

    自动获取PC1IP地址,如下图所示:

  • 07

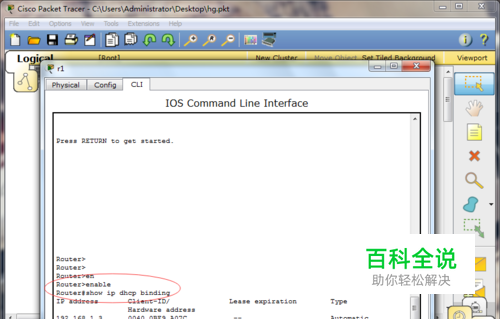

    在R1路由器用“show ip dhcp binding”查看地址池有没有分配IP地址,如下图所示:
