UG NX自制工程图图框模板及CAD导出技巧
UG NX都自带有模板图框，但一般都不实用，抛开它自带的标准不说，打印PDF线宽没有问题，但在导出CAD格式的时候线宽不对。这里介绍一下我们自己创建图框模板及其调用方法，导出CAD文件基本没有很大问题，除了图层设置不能批量转移。
操作方法
- 01

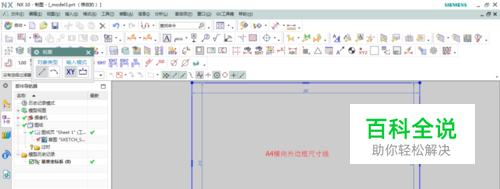

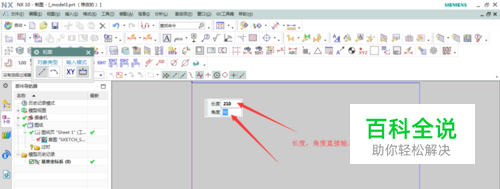

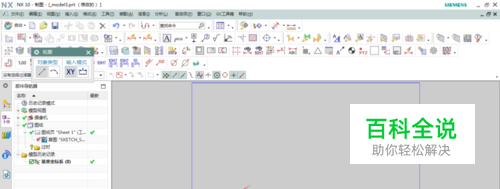

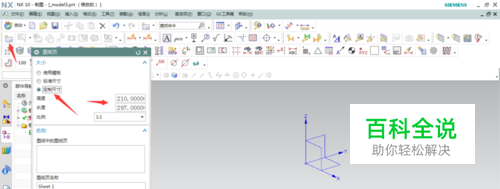

先新建一个模型文件，进入制图模块，添加图纸页，自定义一个需要的图框尺寸，具体如图所示。利用坐标的方法绘制外边框，完成外边框的创建。
- 02

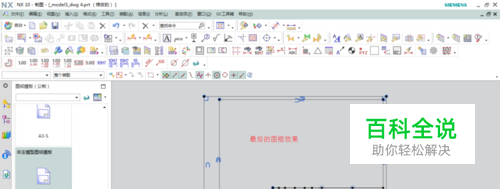

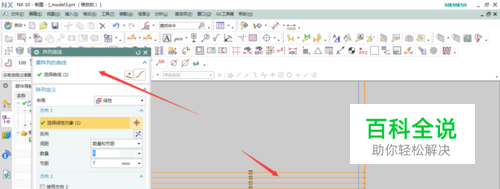

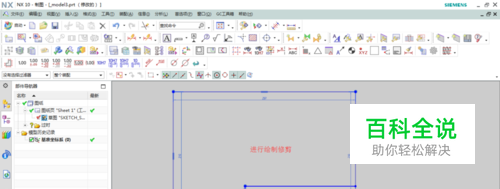

利用阵列、派生曲线等功能进行线段的偏移，进行修剪整理，最后效果如图，标准根据自己企业的需要设计。
- 03

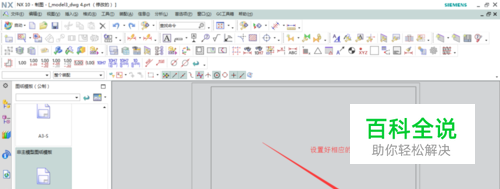

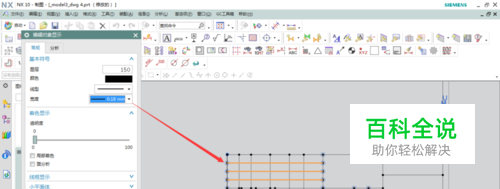

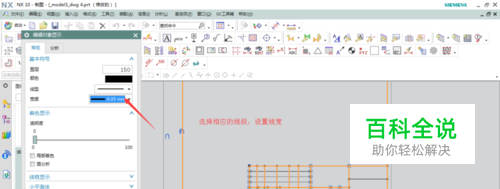

点击编辑/对象显示命令，选择相应的线段设置相应的线宽，在UG NX里面设置后，导出的线段就不需要再调整。
- 04

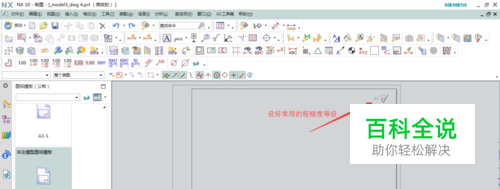

在标题栏添加相应的文字项，图框内编辑好常用的技术要求和粗糙度要求。具体如图所示，还可以根据自己企业的特点添加企业的标志等。
- 05

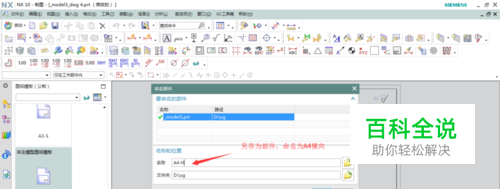

保存该文件，利用同样的方法绘制不同大小的图框度保存，分别以图框大小命名，备注横向和纵向，如图所示。
- 06

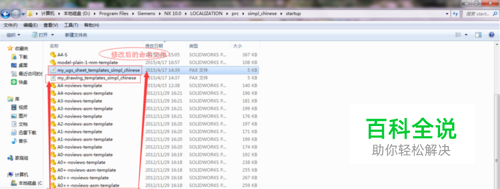

打开安装目录下\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup文件夹，把创建的图框模板都复制到该文件夹下，如图所示。
- 07

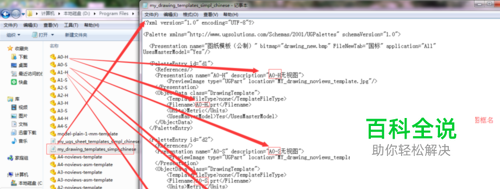

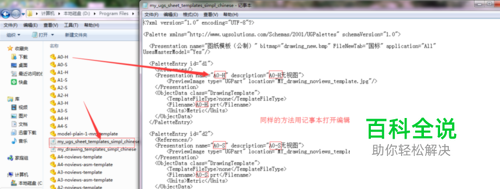

用记事本的方式打开ugs_drawing_templates_simpl_chinese和ugs_sheet_templates_simpl_chinese两个文件，把原有的图框名更换为自己创建的图框名，具体操作如图，并另存为文件，名称加上自己识别的标志，我在名称前加了my。
- 08

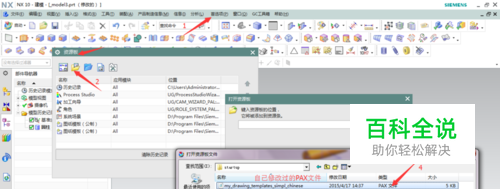

保存好以后，打开UG NX软件，点击首选项/资源板/打开文件夹，选择我们刚才存放的文件夹打开，选择我们刚才修改的PAX文件my_drawing_templates_simpl_chinese。如图
- 09

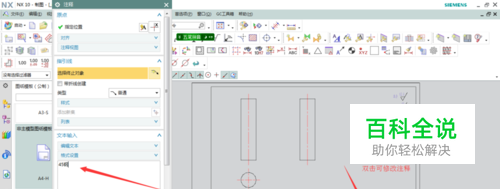

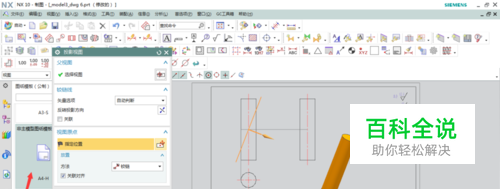

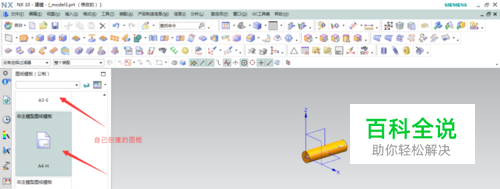

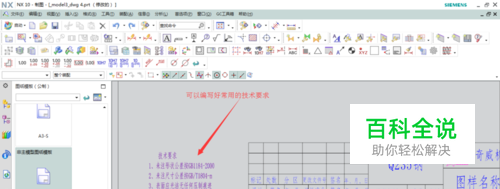

随意创建一个模型，点击左侧资源条下拉箭头，可以看见我们创建的模板，点击需要的图框，则自动进入制图模块，生成图框，如图所示可进行视图的放置。双击注释文字可进行修改。
- 10

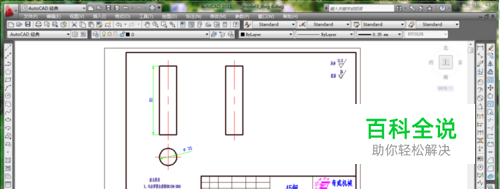

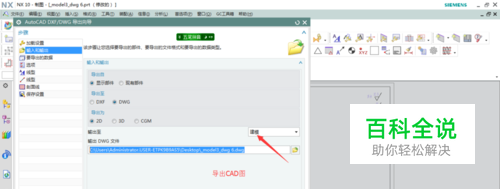

选择文件/导出/AutoCAD DXF/DWG，点击完成，最后打开CAD文件效果如图，线宽正常显示。
