如何自定义CAD线型
前面已经发过多篇，讲解了线型的加载，线型比例的设置以及线型显示不正常的解决办法，可参看下面的引用。
但有时我们需要用到一个线型，但一时半会儿又找不到合适的线型文件怎么办？

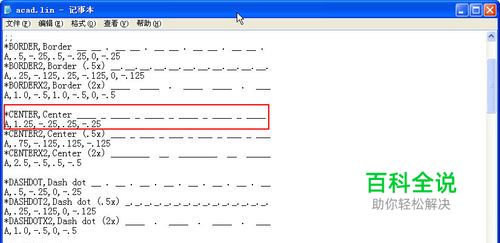

如果你看过那几篇就应该知道线型文件就是一个文本文件，每个线型就两行就可以定义好，我们完全可以自己来定义线型。
线型定义的基本格式
- 01

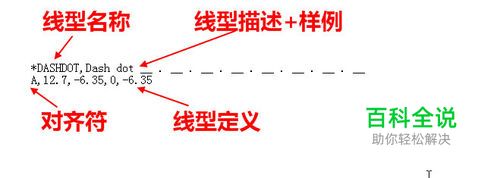

线型定义由标题行和模式行两部分组成。 (1) 标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为： *线型名称[，线型描述] (2) 模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为： 对齐码，线型规格说明…） 例如：在默认线型文件中对DASHDOT（点划线）的定义如下： *DASHDOT,Dash dot __ . __ . __ . __ . __ . __ . __ . __A,12.7,-6.35,0,-6.35
- 02
其中对齐码“A”表示该线型采用两端对齐方式。所谓两端对齐，就线型在使用是保证图形的两端都是实线，这样可以正确显示图形的长度，如图所示。 基本所有线型采用的都是两端对齐。
- 03

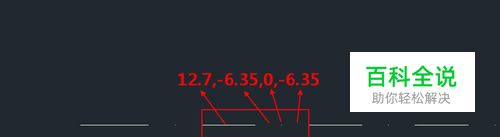

上面是最基本的线型定义，是由短划线、点和空格组合而成。正数表示短划线的长度，负数表示空格的长度，0表示点。例如在DASHDOT的线型定义：A,12.7,-6.35,0,-6.35，12.7表示12.7个单位长的短划线，-6.35表示长度为6.35的空格，0表示点，如图所示。
复杂的线型定义
- 01

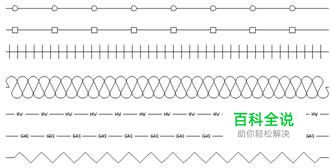

复杂线型是在简单线型中嵌入符号、字符串或形等其它元素而成的。如图所示。
- 02

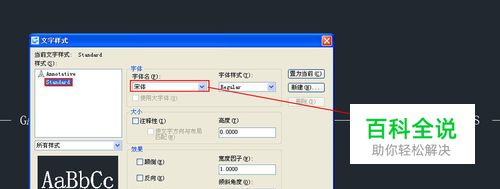

在线型规格说明中嵌入 文字的格式为： ["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6] 其中： string”：嵌入的文字，须用双引号括起来。 style：嵌入文字所用的文字样式名。 R：嵌入文字相对于画线方向的倾斜角度。 A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。 S：嵌入文字的比例因子。 X：嵌入文字在画线方向上的偏移量。 Y：嵌入文字在画线方向的垂向上的偏移量。 例如：对“GAS_LINE”线型的定义如下： *GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS-- A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
- 03

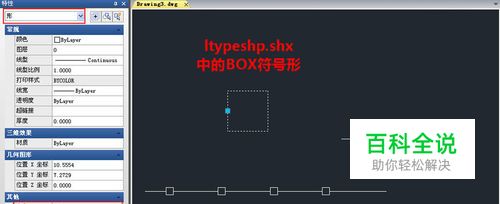

在线型规格说明中嵌入 符号形的格式为： [shape,shape file,R=n1,A=n2,S=n3,X=n5,Y=n6] 其中： shape：嵌入的形。 shape file：嵌入形所在的形文件，该文件应在CAD的字体路径中，常用的符号形有LTYPESHP.SHX和AAA.SHX. R、A、S、X、Y的意义同上。 例如：对“FENCELINE2”线型的定义如下： *FENCELINE2,Fenceline square ----□-----□----□-----□----□----A,6.35,-2.54,[BOX,ltypeshp.shx,x=-2.54,s=2.54],-2.54,25.4
创建一种线型
- 01

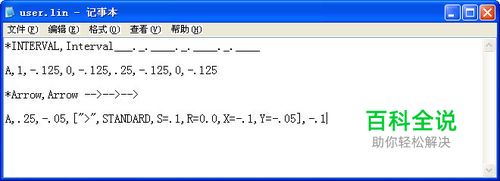

通过前面的学习已经了解了线型是如何定义和保存的，在此基础上对标准线型进行修改或自己创建新的线型。在 实例1 创建”interval”和“ARROW”线型 (1) 使用Windows附件中的“记事本”程序创建一个名为“user.lin”的文件。 (2) 在该文件中添加如下内容，如图所示。 *INTERVAL,Interval___._.____._.____._.____ A,1,-.125,0,-.125,.25,-.125,0,-.125 *Arrow,Arrow -->-->--> A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1
- 02

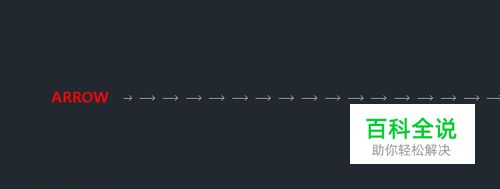

进入CAD，载入线型文件“user.lin”，即可使用该文件中定义的“INTERVAL”和“ARROW”线型，然后用这两种线型画两条线，观察线型的效果。
- 03
使用“-linetype”命令，如果该线型己在库文件中存在，则系统会提示用户该线型已经在库文件中定义，并询问用户是否重新定义。用户可对其重新定义来实现对已有线型的修改。
小结
- 01

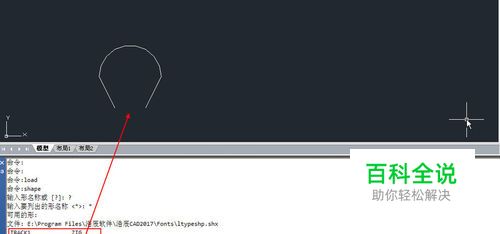

其实线型定义非常简单，稍微复杂一点的就是带文字或符号形的线型，尤其是使用符号形的线型。 要想了解符号形文件，例如ltypeshp.shx里有哪些符号，可以输入LOAD命令，加载形文件，然后输入SHAPE命令回车，输入？号回车，输入*号回车，就可以知道这个形文件里有哪些符号，然后输入SHAPE命令，回车，输入符号形的名字，就可以讲符号形画出来，如图所示。
- 02
当然大多数情况我们没有必要去自定义线型，但深入了解了线型定义后，对于我们理解线型出现的一些问题会更容易。
