下载你需要区域的DEM数据和卫星影像数据。
影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。
首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（当然你也可以选折对应的行政区域下载或者多边形框下载）（如图 1所示），以下载重庆的某块区域为例加以演示：

操作方法

01

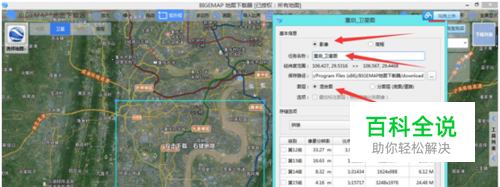

下载卫星图像选定一个区域，下载卫星图像，如下图：
02

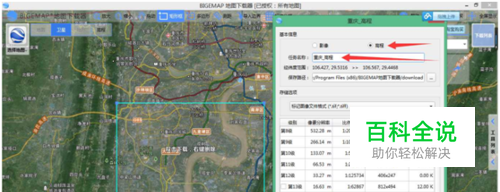

注意：红色箭头的地方。下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：
03

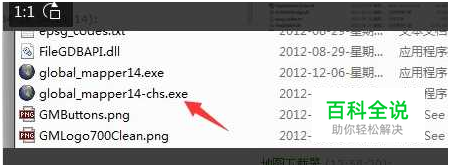

（注：下载的高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。）下载完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。本案例以转换成UTM(WGS84)为例子。转换步骤如下图：启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：
04

将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：
05

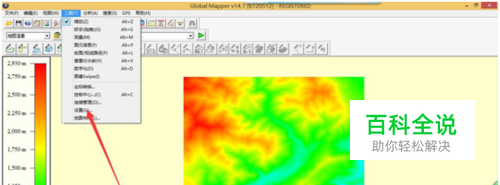

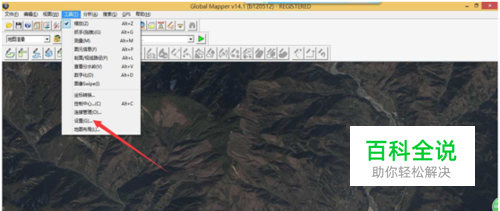

点击【设置】，如下图：
06

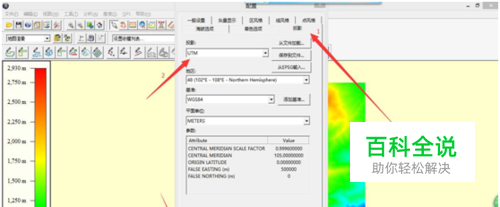

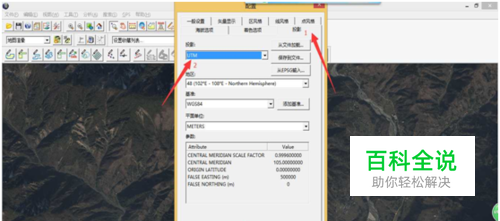

选择【投影】，在投影的下拉列表框中选择【UTM】，其他默认不变，点击【确定】，之后保存为DEM，如下图：
07

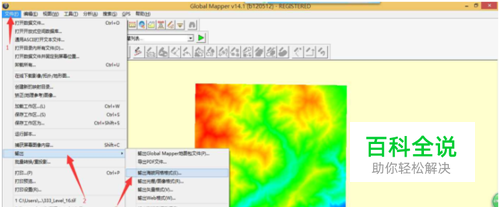

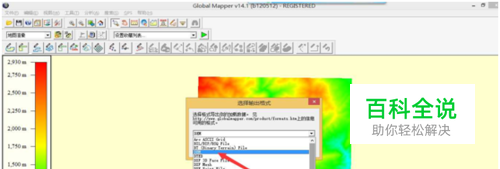

选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图：
08

高程的预处理已经完成，同样的方式将卫星图像也处理成UTM投影方式，如下图：将下载好的卫星图像（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示
09

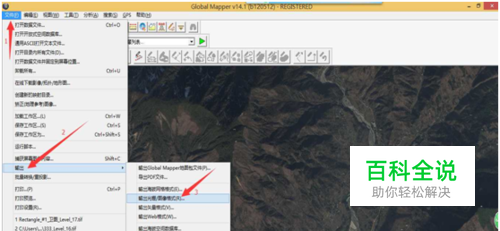

设置完成后开始保存，保存格式选择【JPG】，如下图：
10

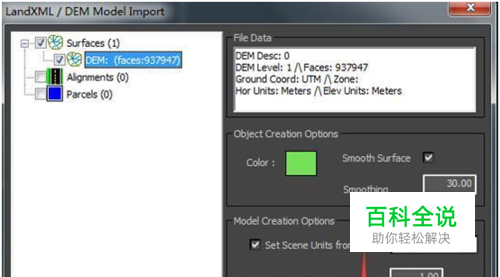

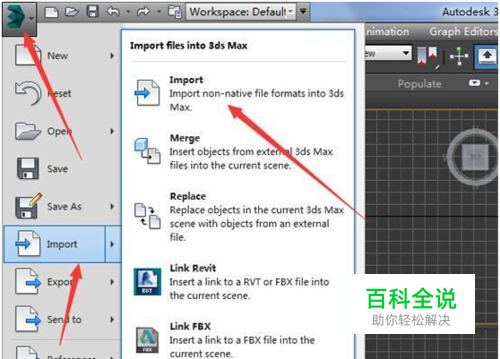

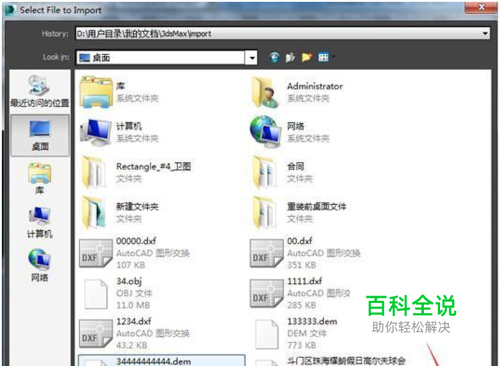

接下来打开3DMAX软件,导入经过Global Mapper 处理过后保存的DEM数据，如下图：
11

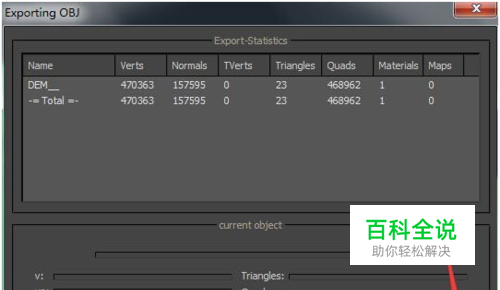

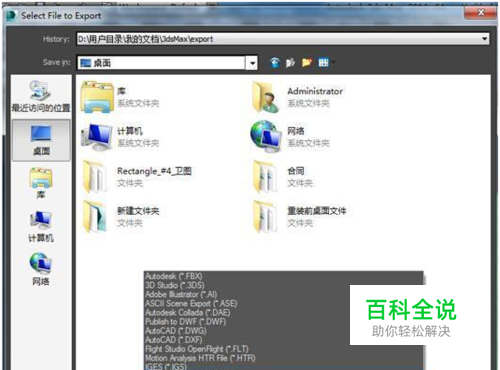

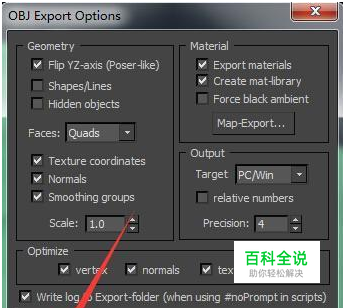

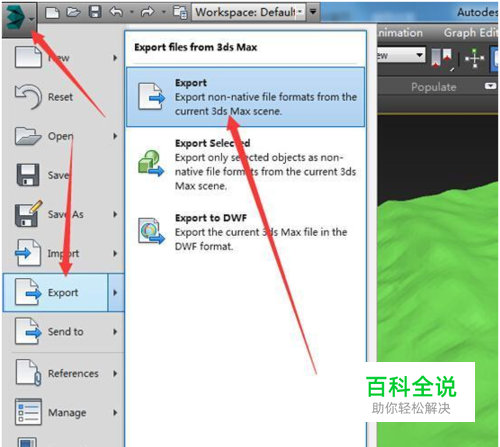

然后，保存DEM为OBJ格式，如下图：
12

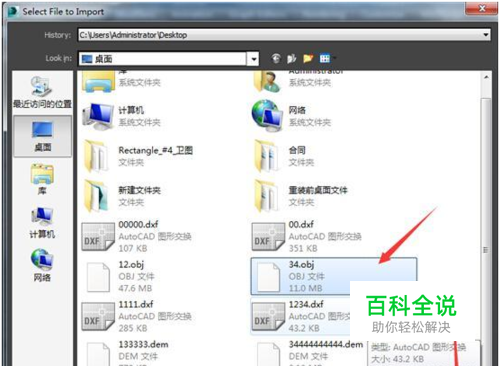

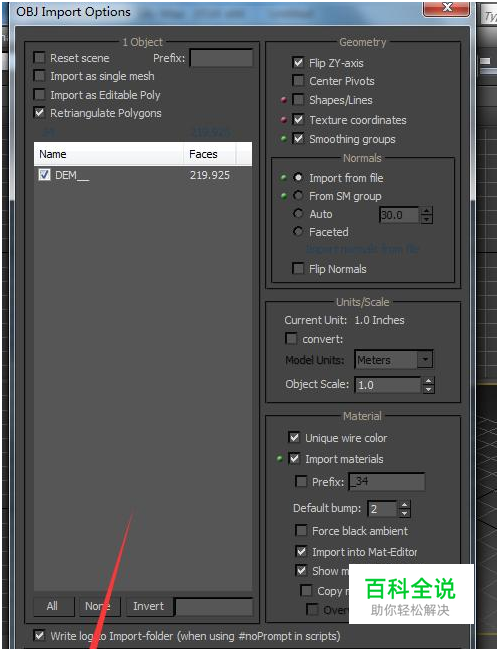

关闭3DMAX中的DEM文件，然后再打开OBJ的文件，如下图：
13

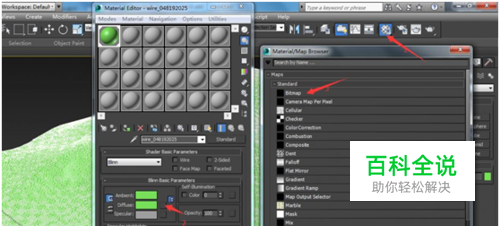

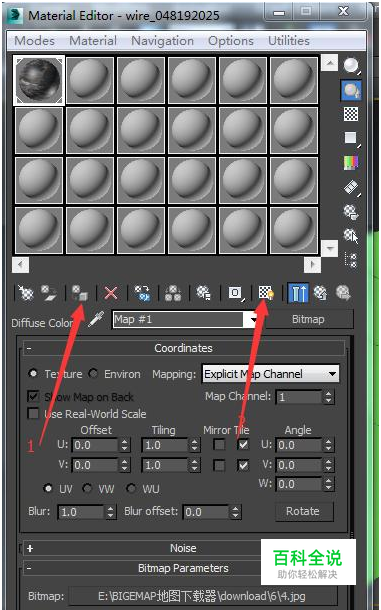

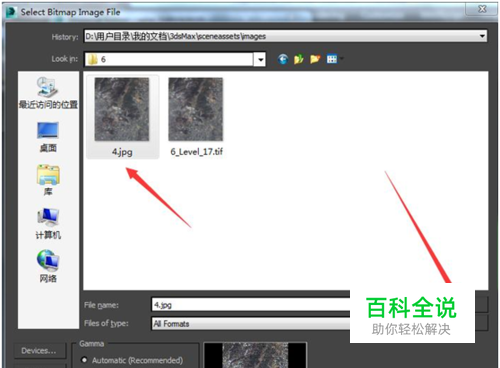

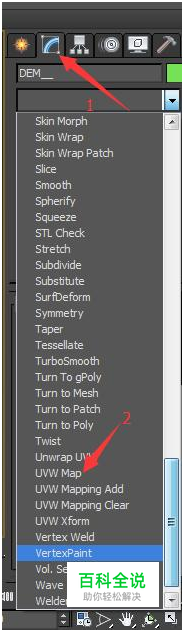

打开之后，就是3D模型，需要为该模型贴上材质，也就是下载高清卫星图像，如下图：
14

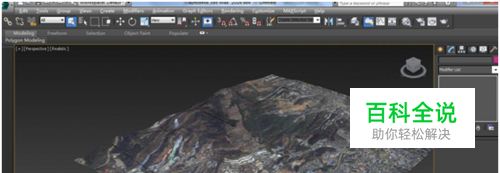

最后生成的三维效果如下图
