ansys workbench怎么细化网格？
作为有限元分析软件的workbench工作台，怎么对模型划分的网格进行细化呢，笔者来介绍一下操作方法。
操作方法
- 01

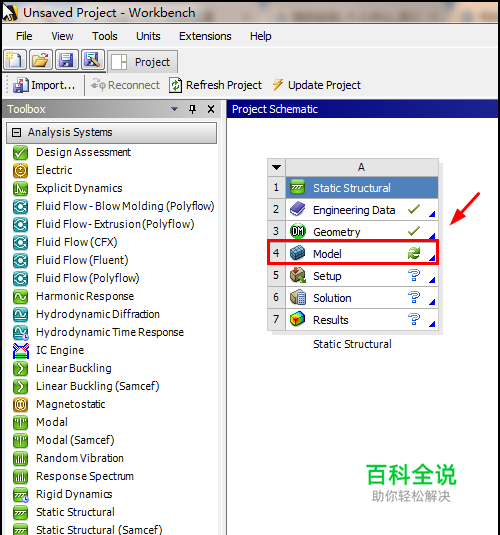

首先，选择你要分析的模块，笔者这里选择静力学分析模块，在工程数据和几何文件导入后，将对模型进行设置，双击model，如图所示
- 02

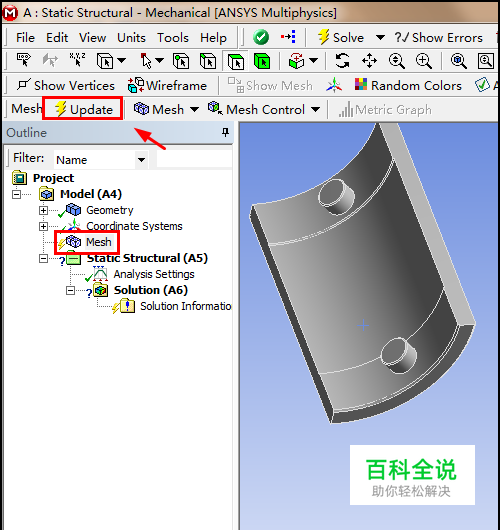

先用软件推荐的网格设置，进行划分。选择mesh，然后点击update更新，如图所示
- 03

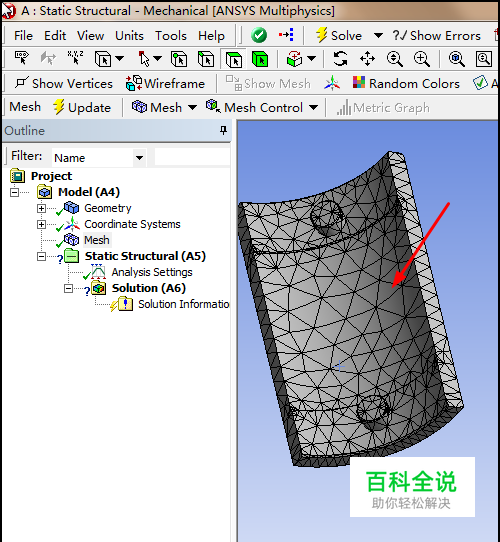

网格划分完成后，我们可以查看效果，如图所示
- 04

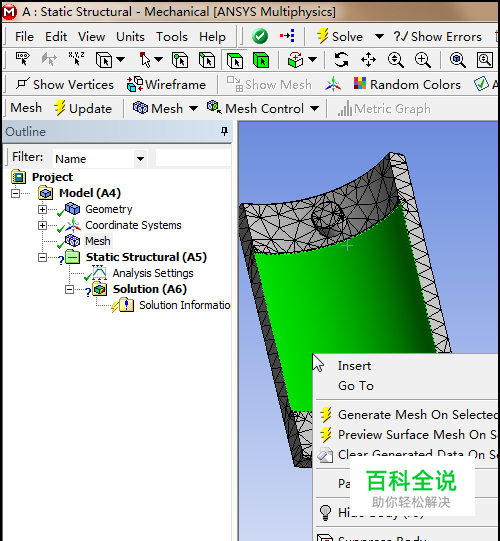

发现网格比较粗糙，计算出来的结果也不是很准确，怎么办呢？细化网格，选择要细化的面，再点击右键，如图所示
- 05

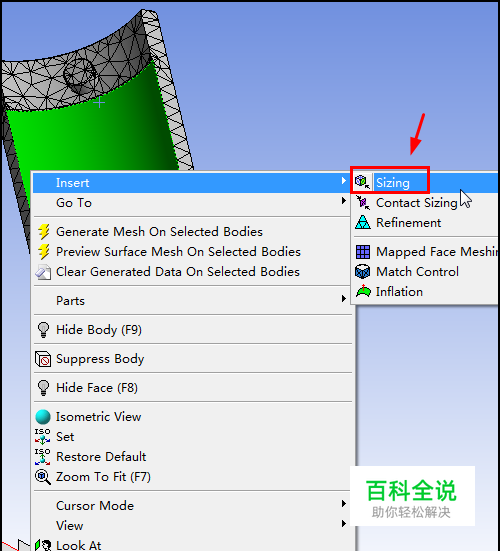

弹出菜单，选择insert下面的sizing，如图所示
- 06

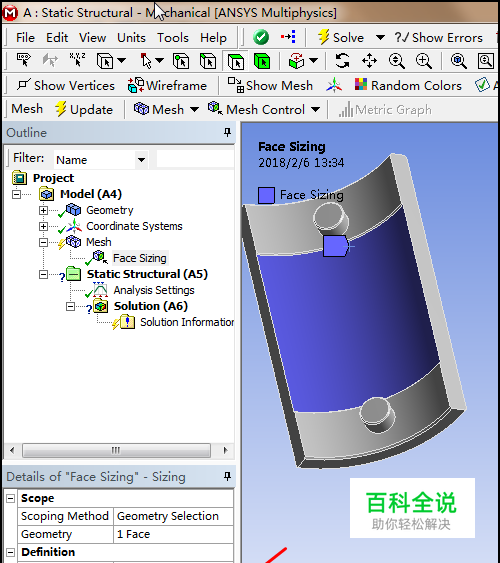

输入细化网格的网格尺寸，这个自己定，根据模型大小来预估，尺寸太大计算会不准确，尺寸太小耗费计算机资源，大半天都算不出来，如图所示
- 07
设置网好格尺寸后，再点击更新网格，如图所示
- 08

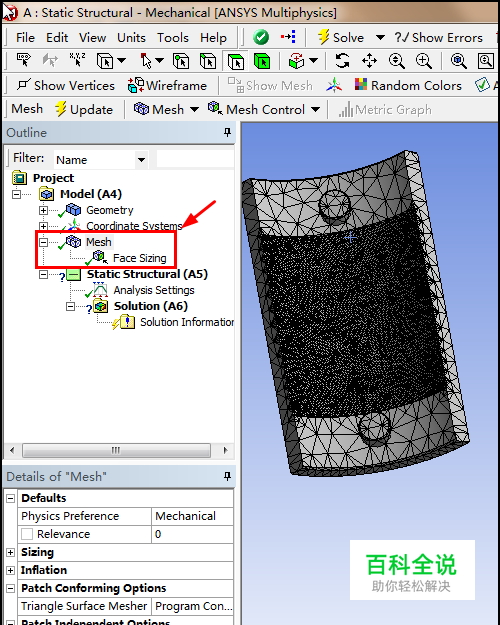

再点击mesh，进行查看网格细化的效果，细化完成，如图所示
