在思科环境下怎么配置端口聚合？
这是在思科模拟器下，两层交换机的端口聚合。
拓扑划分
- 01

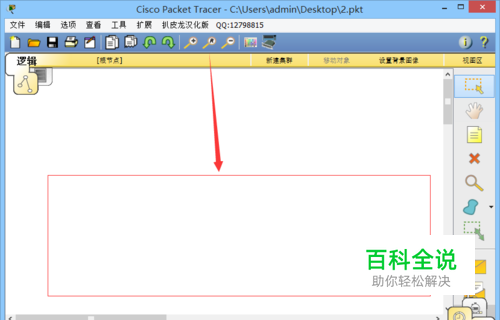

首先打开思科模拟器。
- 02

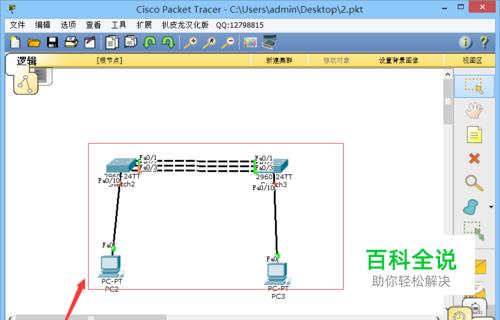

从下方工具栏中选取交换机及pc完成如下图所示的拓扑。
- 03

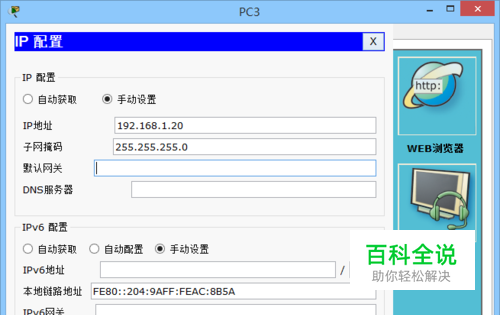

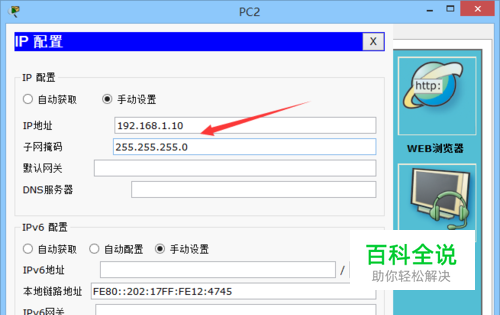

接着单击pc，进入菜单中的桌面项，选择IP设置。输入相同网段的IP。
交换机的配置
- 01

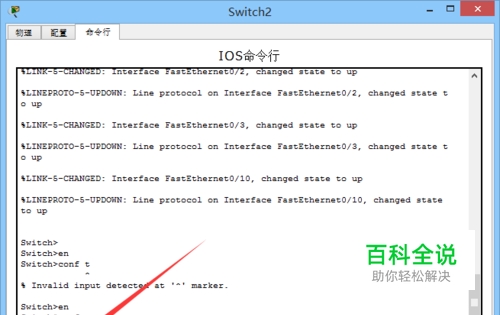

进入交换机的命令行。
- 02

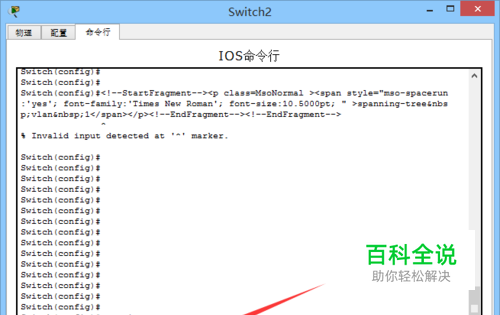

在Packet Tracer软件中，交换机默认开启生成树协议。因此先关闭生成树协议，输入如下图的命令。
- 03

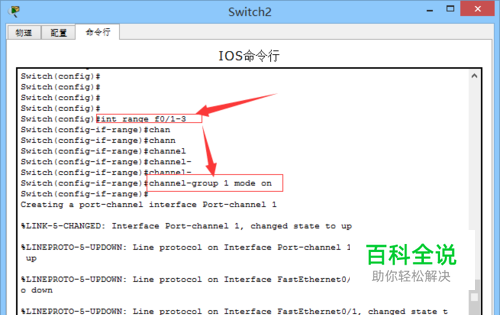

接着输入“int range f0/1-3”进入要聚合的端口“channel-group 1 mode on” 将1号通道在这三个个端口开通。
- 04

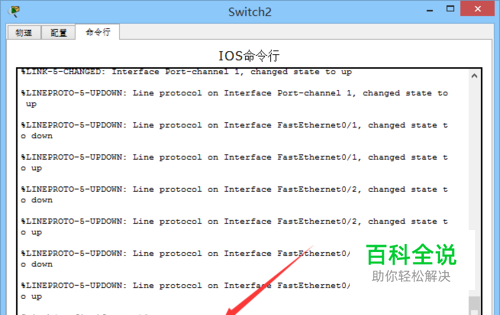

键入“no shutdown”激活端口
- 05

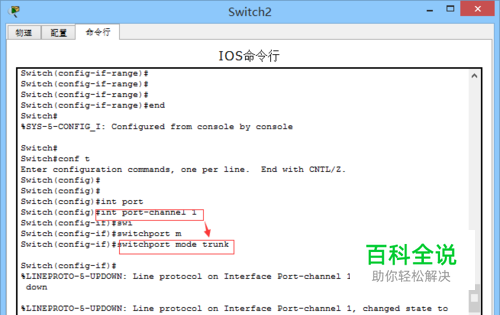

再用如下命令，指定接口为trunk模式。
- 06
接下来，将另一个交换机进行相同配置。就完成端口聚合了。
