c4d测量工具在哪 怎么测量长度测量角度测量距离

有朋友问,在C4D中,如何测量出物体某条边的长度;如何测量某个夹角的度数;如何测量两物体之间的距离;我们用C4D的测量工具就可以实现这些问题。

测量工具在哪

  • 01

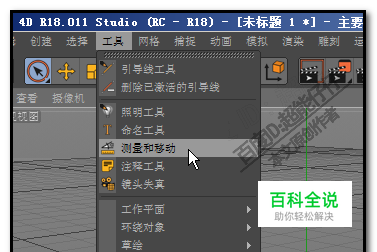

    启动软件,进入到操作界面; 在界面上方的菜单栏中,我们点:工具;

  • 02

    弹出的菜单中,我们看到有:测量 和移动; 这就是测量工具。鼠标点一下就能调用此工具。

测量长度,角度;测量两物体之间的距离

  • 01

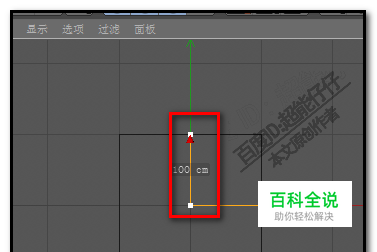

    比如,创建立方体; 转到正视图; 调出测量工具; 可以看到,现在立方体上已默认显示了测量出立方体上边线到物体中心这个位置之间的距离为100CM。

  • 02

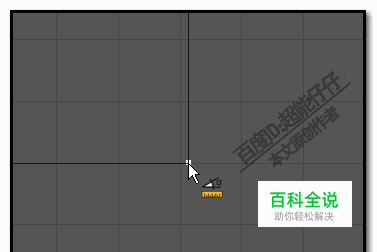

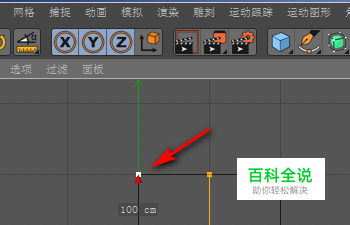

    假设,想要测量立方体当前这个面的左上角到右下角的长度。 那么,我们用移动工具,把立方体向右边移动,使测量开始点在立方体的左上角这个位置上。

  • 03

    然后,鼠标在右下角这里点一下, 可以看到,已显示出数据来,282.603CM; 我们按下空格键,在两个点之间,显示出一条红线来。

  • 04

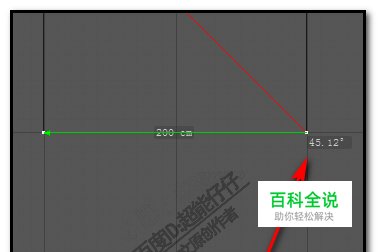

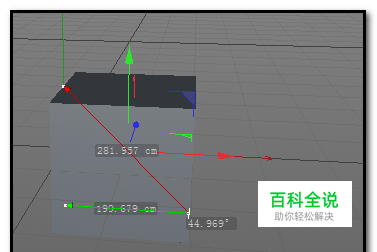

    假设,要测量这条红线与下方这条边的夹角度数;我们可以这样操作; 保持是在测量工具下的鼠标,按住CTRL键,鼠标点一下,左下角。这时,产生一个绿色标记。 按下空格,显示出测量的线,同时,我们也看到有这个夹角的度数。

  • 05

    假设,要测量两个立方体的距离; 在正视图这里操作

  • 06

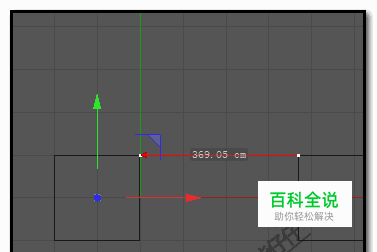

    调出测量工具; 这时,在一个立方体的右上角显示出红色的开始标记; 然后,鼠标再点另一个立方体的左上角这里,落下结束的标记。

  • 07

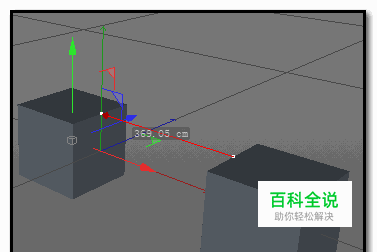

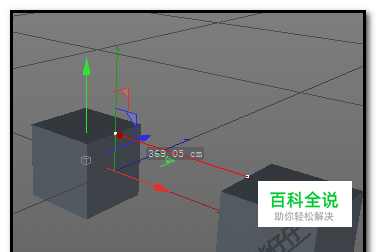

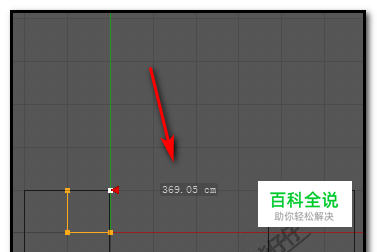

    这时,显示出两物体之间的距离数数据。 按下空格键,显示出红线来。

    删除测量留下的标记

    • 01

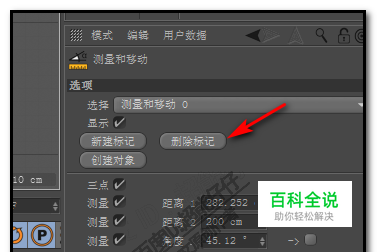

      当我们不需要测量时,怎么删除测量留下的标记呢。 我们选择测量工具,在右边这里显示的测量属性面板中,点击:删除标记
