桥台锥坡如何放样?
桥台锥坡最为桥台重要的附属设施，锥坡修建的好坏直接影响到桥台的质量。在施工该如何修建那？下面是我用GPS放样的总结。希望能帮到你！需要说明的是用gps对锥坡放样精度完全符合要求。
操作方法
- 01

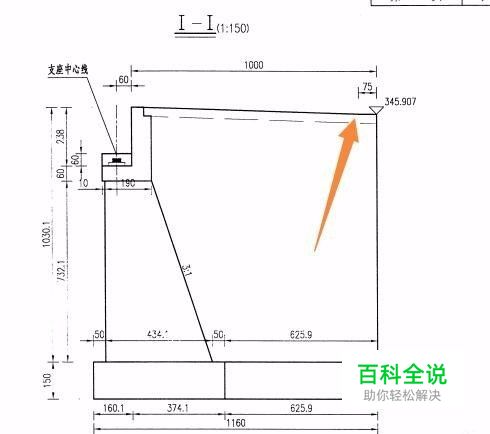

第一步：确定锥点。锥点的位置图纸会给出，只需要确定锥点对应里程，偏距和高程即可。
- 02

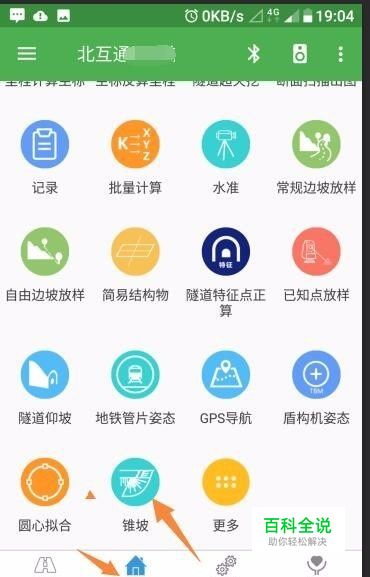

第二步：打开测量员-程序-锥坡放样 没有的可以下载一个。
- 03

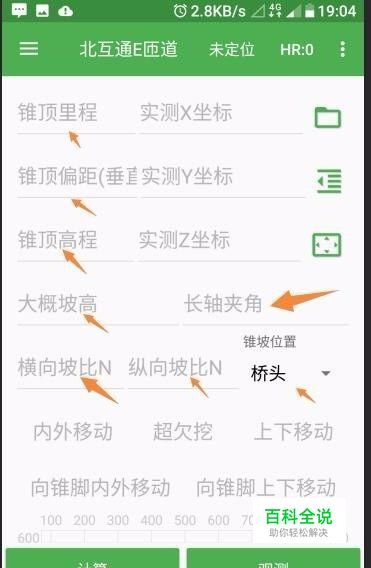

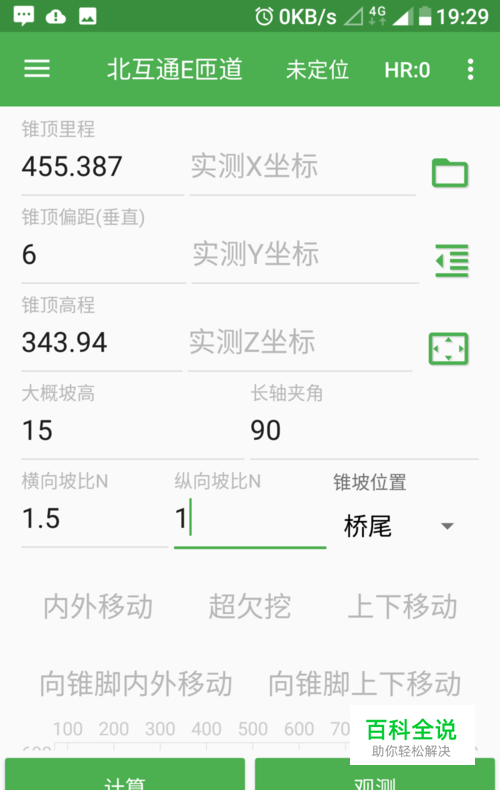

第三步：先把锥坡的参数输入到测量员的中，图中标箭头的地方都需要输入。横坡坡比：垂直设计线方向一般和路基坡比一致。纵坡坡比：顺设计线方向。夹角正交为90度，不是正交时填真是角度。
- 04

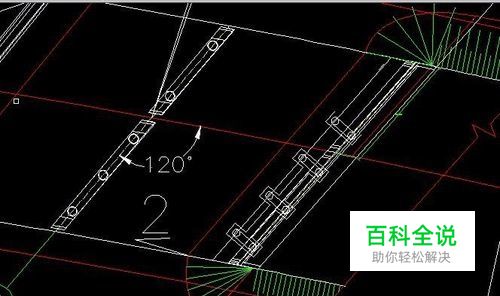

第四步：填筑前确实锥坡大致位置简单找平。如下图先把锥坡特征点1 2 大致放出来。
- 05

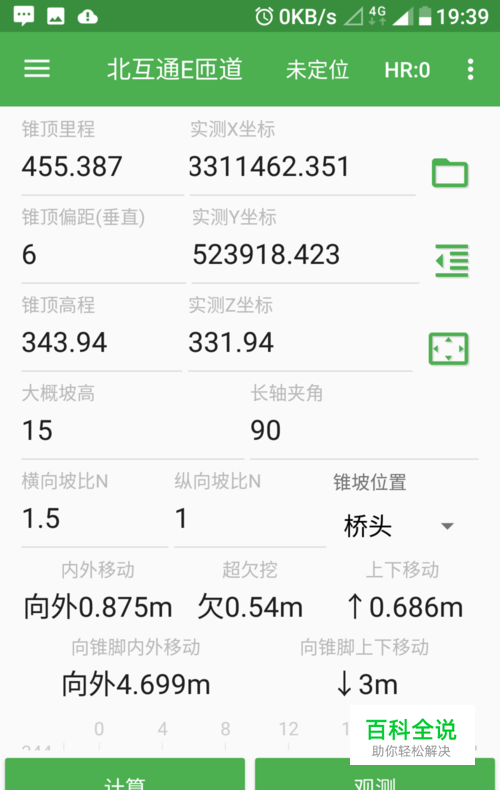

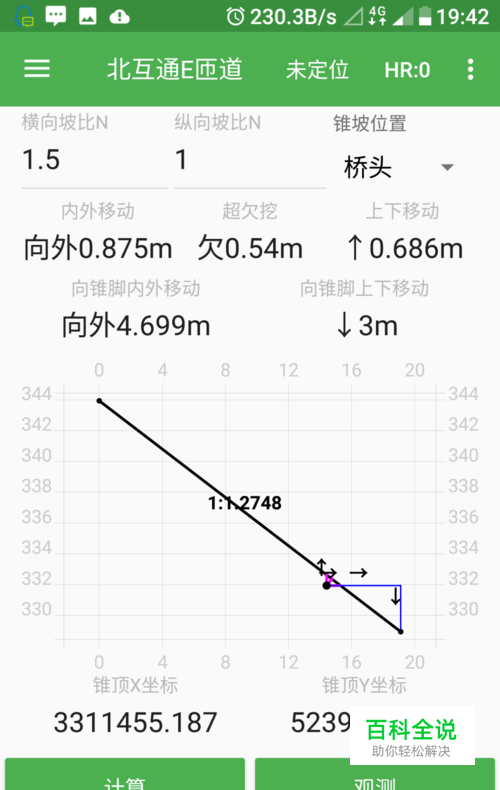

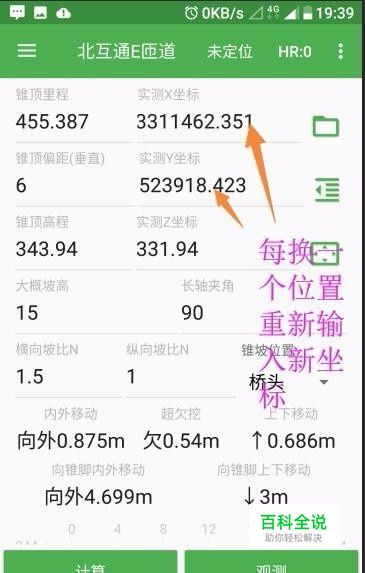

第五步：完成上面的的工作后，可以有上图1的位置往上图2的位置方向。例如在图1附近的测出的坐标为A（3311462.351,523918.423,331.94）把A坐标输入到实测坐标中，根据提示移动GPS，测量员会显示出图像供你参考。
- 06
第六步：循环第五步直至放样完毕。
