visio怎么绘制网络拓扑图 网络拓扑图教程
绘制网络拓扑图的方法有很多，其中一种就是用visio软件绘制，那么用该软件如何进行绘制呢？具体绘制方法请看下文。
操作方法
- 01

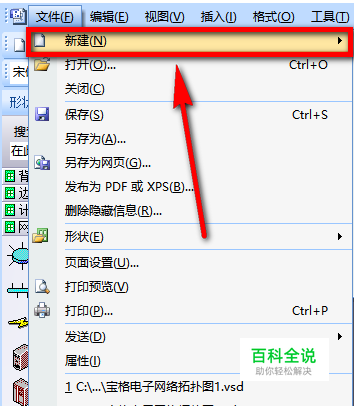

首先打开visio软件，然后在visio菜单中点击选择【文件】选项，然后在下拉菜单中选择【新建】，如图所示。
- 02

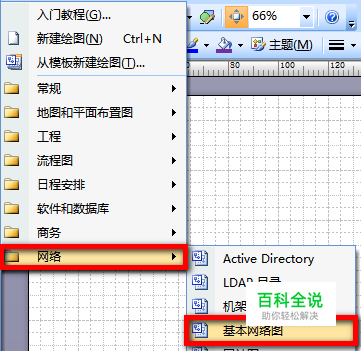

点击新建后，在新建选项右侧会出现一个菜单，在菜单中选择【网络】，然后在网络菜单中选择【基本网络图】，如图所示。
- 03

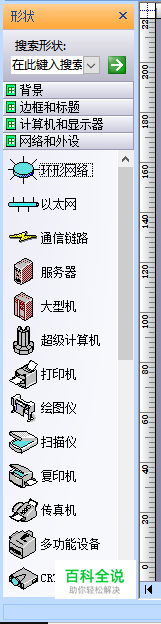

选择基本网络图以后，画布就新建好了，建好以后在页面左侧中会出现一个形状区域，该区域中列出了绘制网络拓扑图时常用的一些图形符号，如图所示。
- 04
绘制网络拓扑图时，采用由上至下的方法进行绘制，即从服务器开始绘制，然后在绘制第二级交换机、三级交换机等，依次类推。
- 05

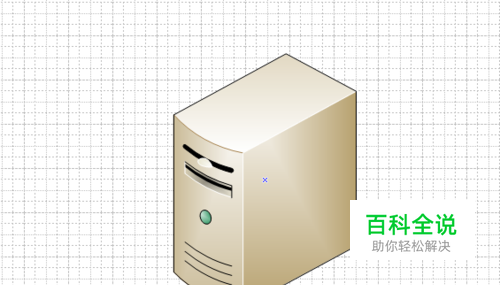

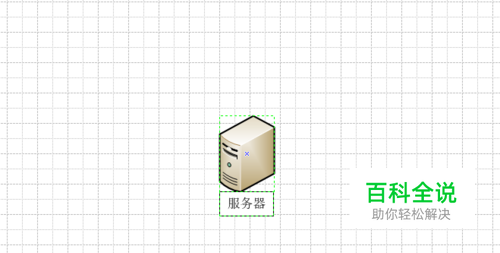

掌握了绘制顺序后，直接在左侧形状区找到服务器图形，然后拖动到绘图区，双击服务器图形就会出现一个文字输入框，在其中输入相应的名称即可，其他图形命名的方法也是一样的。
- 06

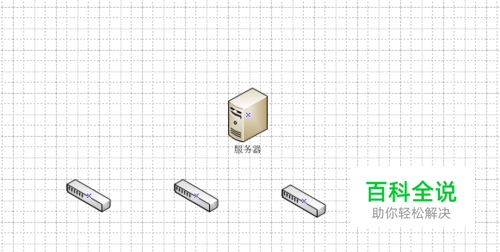

按照同样的方法在服务器下方绘制路由器，路由器的数量和层级与企业实际数量一致，如图所示。
- 07

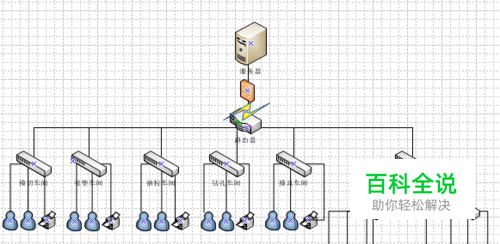

按实际情况将各级路由器和交换机绘制好以后，用线条将图形连接起来，完善各种图形信息即可完整网络拓扑图的绘制。
