如何设计一款三极管的放大电路
三极管是一种重要的器件,其应用非常广泛,但是,如何自己来设计一个放大电路呢,其参数是需要自己来确定的,这就有一定难度了......为了精确一点,使用仿真软件使这变得方便了很多
操作方法
- 01

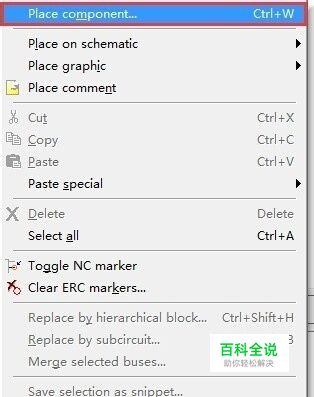

(以Multisim为例)打开Multisim(不需要新建,软件会默认新建一个空的图),首先构建一个最基本的框架:添加一个NPN三极管:在图纸空白处右键,出现一个菜单,第一个选项Place component;Group选择Transistors,下面的family选BIT_NPN,右侧三极管型号,此处随便选择2N2221,点击OK,然后,将三极管放在图纸上
- 02
同样的添加电阻,电容,直流偏置电源,以及添加GND
- 03

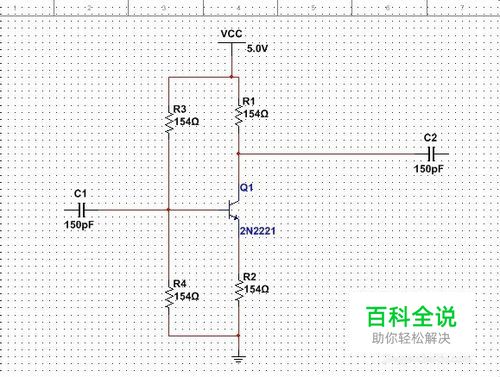

将元件摆放好(ctrl+R可以旋转元件),并按如图连接起来
- 04

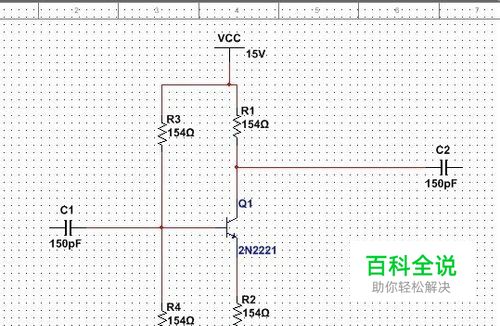

假如只要求输入1V(峰峰值)的正选信号,输出放大10倍,即为10V(峰峰值)(即20dB的增益):首先是之列偏置电压的选择,输出10Vp-p,而R2上最低加1-2V电压,所以电源电压可选15V。双击图中是5.00V,编辑为15V
- 05

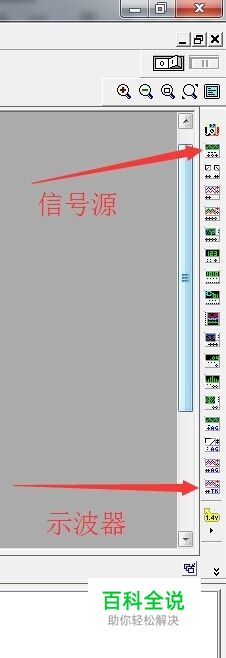

基极电压由R3,R4确定,Vbe约为0.6V,假定R2上电压1V,则Vbe为1.6V,Vcc*R4/(R4+R3)=1.6,;放大十倍,则R1=10R4;而静态工作点Q不能过高过低,则集电极电压要合适,在Vcc与VE之间较合适,R1,R2上的电流,一般取20-30mA左右;计算得R2=33,R1=330,R3=1k,R4=9k,C1=100uF,C2=100uF;将图中数据改成上述数据添加信号源和示波器,并按图连接
- 06

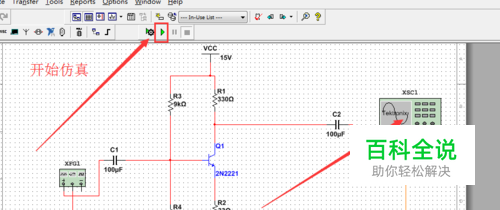

设置信号源,开始仿真,调节示波器到图像大小合适
- 07

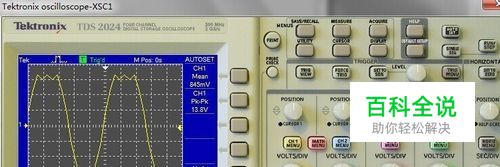

由于各种误差,发现波形失真
- 08

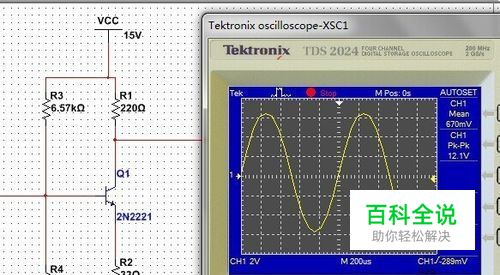

调整参数如下图,可以达到要求,但实际焊接电路时,又由于各种误差会与仿真有很大差别,所以最好是用电位器代替R1,R2,这样可以使放大倍数真正达到要求
