AUTOCAD计算对象面积的方法总结

2024-04-12 07:24:32

AUTOCAD计算对象面积的方法很多，本文详细说明一下使用方法。

操作方法

01

大家最熟悉的是方法是：命令行输入AA 空格后点选 O 选择对象就可以了,但是如果不是一个封闭的对象怎么办？
02

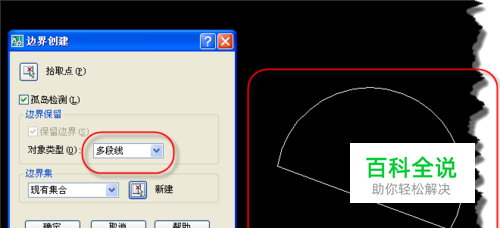

大家可以创建多段线，输入BO命令，在“边界创建”窗口，如图，选择“多段线”点击新建按钮。选择多个对象后可以将几个对象处理成一个完整的多段线，这个时候就可以使用AA指令。
03

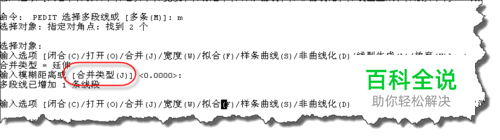

快捷键是 PE 就是将一些单线进行合并J，如图所示。同样可以将多个对象合并成多段线。
04

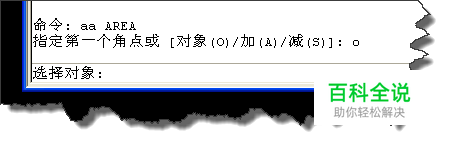

这样的话，我们就可以使用AA命令，再输入O，选择对象就可以算出面积。
05

当然，我们不使用AA指令也可以查询，选择对象，ctrl+1打开属性窗口。
06

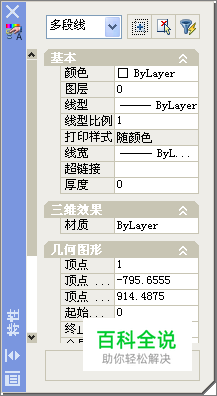

在属性窗口中我们可以清楚的看到对象的面积和周长等参数。
07

右击工具栏空白处，在弹出的菜单中选择“查询”打开“查询”工具栏。
08

在“查询”工具栏，我们选择“列表”命令，再点击要测量的对象。
09

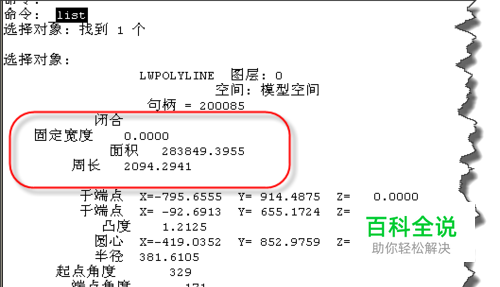

在命令行中我们可以清楚看到所选择对象的面积和周长。其实这个命令我们可以在命令行中直接输入LI空格就可以查询。
