电脑游戏显卡维修教程【百科全说】

下面教下大家，显卡维修，基础和顾名思义的不讲了

操作方法

01

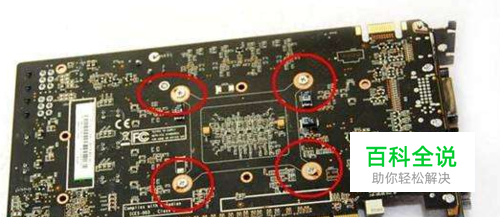

显卡掉件，无供电，等问题比较直观，没什么好说的，到手后先测一下各接口有没有短路的，全部正常再上机。其实很多时候修显卡大家可能乱找一弃，首先我们要明白显卡的正常工作顺续，这样可以对故障有个尽可能缩小范围的锁定。
02

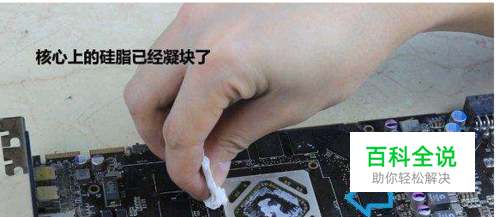

我们先把显卡插在主板上，通电，显卡先从主板PCI E插槽取得3.3v供电，给DC转DC芯片降压后变成1.8v，核心收到初始电压后开始输出电源管理芯片EN开启信号、同步VID信号，电源管理芯片输出主供电给核心，核心主区域开始工作，同时开启显存供电。显卡其它如接口供电，IO供电等同开启。
03

核心收到主板复位后配合时钟信号首先锁定BIOS芯片，读取BIOS信息，修正VID信息校正供电电压。按BIOS信息启动核心频率，显存频率，(默认最高频)自检显存，自检正常将BIOS信息读取至起始显存，(此时主板诊断卡跑到2A)，反馈给主板显卡准备好信号，收到主板loog信息。同时检测接口芯片状态，侦查接口状态，选择接口输出，如果没有接口反馈电压，默认VGA.正常输出。
04

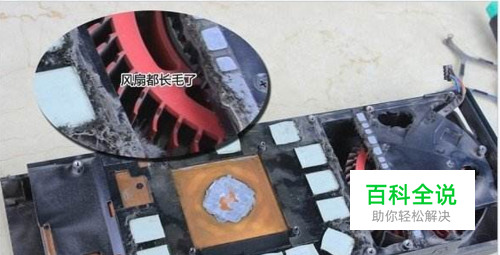

没有核心供电请注意核心初始供电是否正常，可在板子核心靠近金手指3.3v供电那一角选择一个最大的贴片电容测量。如果供电芯片EN脚低电位，确认无短路，场管正常，拆掉EN脚保护三极管，可用一节1.5v电池负级接显卡挡板，用正级去代替EN信号，确认有无核心供电，以缩小范围。
05

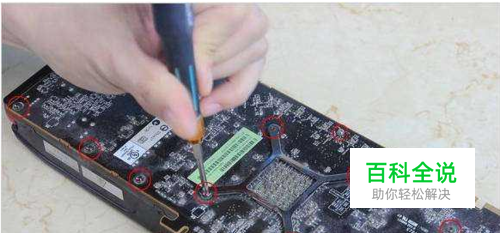

对于核心虚焊的小花，或维修进入死局的卡，可把热风枪风嘴拆下调风最大温度300度，距0.5cm对核心圆圈似干烤两分钟.另外说一下，核心虚焊其实不是核心基板与PCB板子之间问题，大多数是晶体与核心基板之间虚焊，用风枪短时间烘烤能解决40%的虚焊问题。
06

对于集显能看到核心，能刷BIOS，接口电路，BIOS电路都没问题但就是点不亮，主板诊断卡跑2A的情况，可考虑降BIOS频率重刷，仍不亮就只有换显存芯片了，首位显存颗粒一般在倒数第二颗，品牌不同排列不同仅供叁考，但不确定时可先试试。一般显存不过，核心没有反馈给主板显卡准备好信号诊断卡会停在2A。
