solidworks钣金件成形工具的使用与自定义设计
对于sw的钣金模块来说，成形工具可以作为折弯、伸展或成形钣金的冲模，在一定程度上解决了其他软件无法完成的设计。它不仅可以完成一些复杂的钣金设计，而且大大的缩短了设计的周期，钣金设计中有着广泛的运用，下面就目前solidworks的一些成形工具加以扩展。由于水平有限，出现错误，请读者指正！
操作方法
- 01

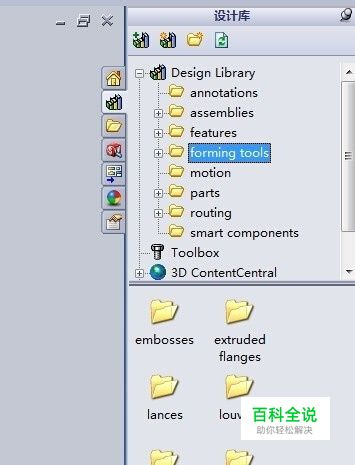

首先新建一个零件，在右侧的设计库中就有软件自带的成形工具模型forming tools，我们可以直接借用，但是许多时候这些都是一个参考；
- 02

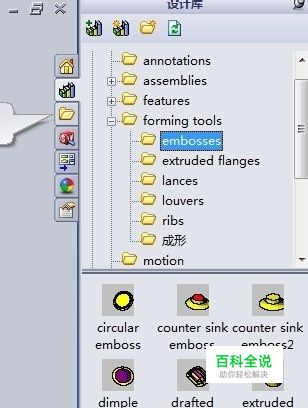

打开forming tools的下的文件夹，你将看到很多可以借用的成形工具的模型，包括embosses 、flanges、lances等；
- 03
但是许都时候都没有我们想要的，下面我们自己来设计一个简单成形工具加以叙述，在设计前要明确成形工具与钣金件之间的关系，停止面与去除面的选择等；
- 04

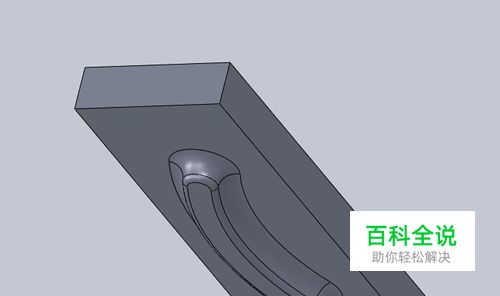

再按照一下步骤进行，切除上端实体——成形工具——选择图示的顶面作为停止面——完成；
- 05

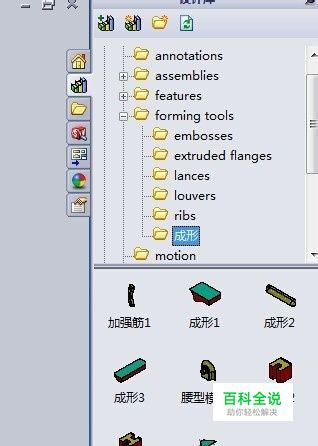

为了保证自己的成形工具与原有的不混淆，在设计库下的forming tools中右键选择建一个新文件夹 命名“成形”；
- 06

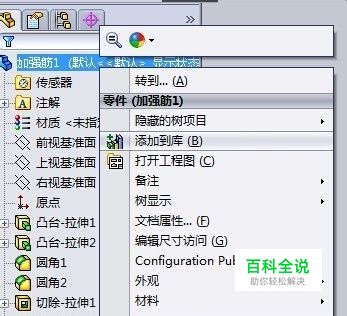

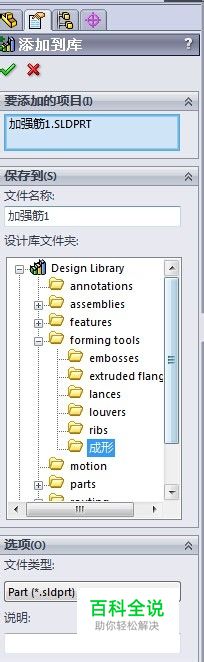

再回到零件中，结构树中右键零件—添加到库——添加到原“成形”文件夹中——完成；
- 07

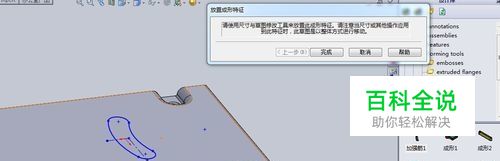

在打开要成形的零件，在forming tools中找到成形工具，拖到需要成形的面上，定义尺寸，即可；
- 08

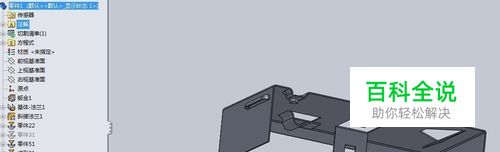

当然也可以自己设计一些想要的成形工具，步骤按照上述的要求，主要是要考虑到停止面以及切除面，下面的一些事例，请看：
