AUTOCAD中如何加载和创建线型

2024-03-31 09:34:04

autoCAD针对公制和英制，提供了两个强大的线型库文件，包含大量符合ISO，ANSI标准以及各国标准的线型，用户可以加载使用，对于没有的线型，还可以创建，下面小编就向大家分享如何加载和创建线型。

打开线型管理器

01

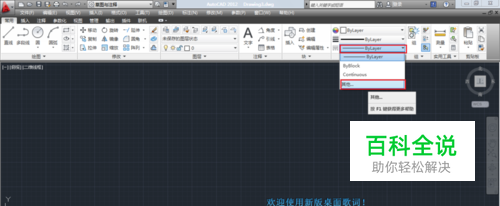

“线型管理器”打开的方法。“默认”选项卡>“特性”面板>“线型”>“其他”命令。或者菜单栏中“格式”>“线型”命令。或者输入linetype命令直接调用。

加载线型

01

CAD中新建的图形文件中只有Continuous连续线线型，其他线型需要加载使用。
02

像之前提到的，CAD中提供了公制和英制两种线型文件库。打开线型管理器，按“加载”按钮，跳出“加载或重载线型”对话框。点击左上角的“文件”按钮，跳出“选择线型文件”对话框，其中acadiso.lin是公制的，acad.lin是英制的。
03

选择好线型之后，按确定键，返回上一级对话框，在当前线型中看到仍然是Continuous连续线线型，选中刚才选好的线型，按当前按钮或双击，可以看到，当前线型变为选中的线型了

创建线型

01

输入命令-linetype，按Enter键。输入c，按Enter键，输入线型名称，按Enter键输入说明文字，按Enter键，输入24,-3,1,-3（英文状态下的逗号，正数为线的长度，负数为间隔长度），按Enter键，最后按Enter键退出，这样新的线型就定义好了。
02

按之前加载线型的步骤加载使用新的线型。
03

三种不同的线型比较。
