solidworks草图里面怎么剪切线段
小编教大家怎么在草图绘制时剪切多余的线段。
操作方法
- 01
首先，打开solidworks软件，创建模型文件，进入主界面后点击左上角“草图绘制”功能。
- 02

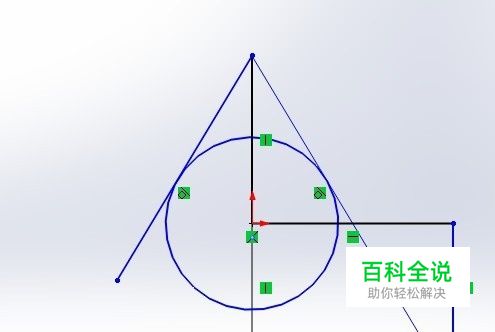

确定基准面后进行草图的绘制，下图是小编随意画的。
- 03
草图绘制完成后，如果需要剪切多余线段时，此时点击“草图”栏中得“裁剪实体”功能，之后将鼠标箭头指向需要删除的线段即可。
- 04

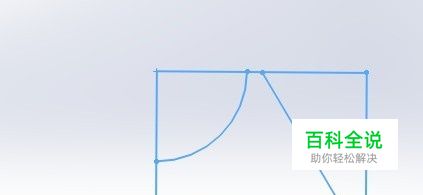

小编依据步骤2的图片将正方形外的线条全部剪切，如下图。
- 05
剪切完成后，点击左上角的“退出草图”就可以了。
- 06
退出草图后的图形，如下图所示，之后可以根据自己所需进行拉伸，旋转等操作。
