Multisim创建子电路图
在使用Multisim创建仿真电路图的过程中,有时会出现电路图过大图纸不够使用的情况,并且电路过大,不便于分析理解。于是,我们可以考虑模块设计的思想,这里,使用Mulitisim创建子电路图,每个子电路图是一个模块,在主图纸上,我们看到的只是一个一个的模块连接,节省了图纸并且方便理解。
操作方法
- 01

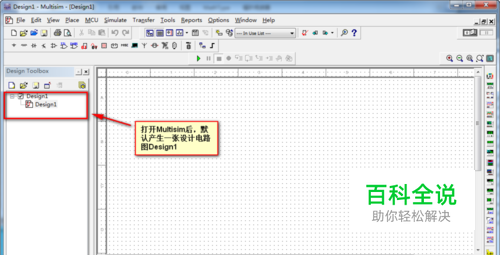

打开Multisim,默认产生一张电路图Design1
- 02

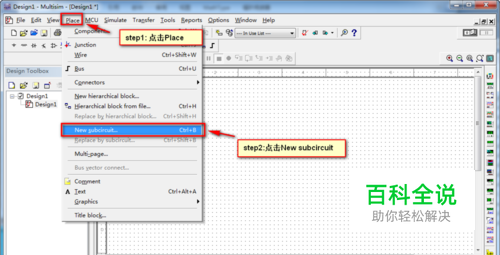

创建子电路图 step1:点击菜单栏的Place菜单 step2:点击New subcircuit
- 03

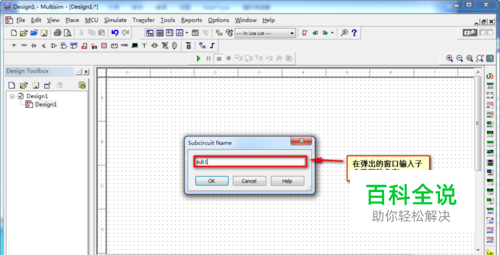

为子电路图命名 在弹出的窗口为子电路图起名,这里其名为sub1
- 04

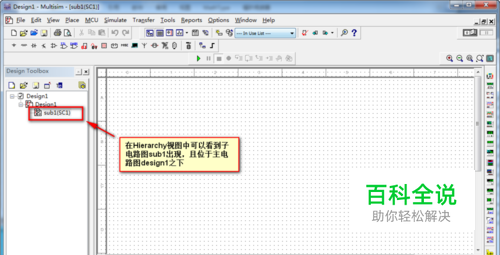

在层次视图中查看子电路与主电路图结构关系 可以看到子电路图sub1位于主电路图Design1之下
- 05

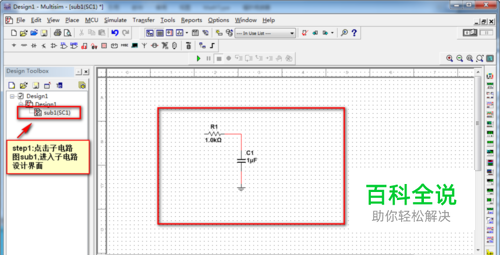

设计子电路图电路 step1:在层次视图窗口点击子电路图sub1 step2:右侧设计视图自动转到子电路图下,可以在其中设计需要的电路
- 06

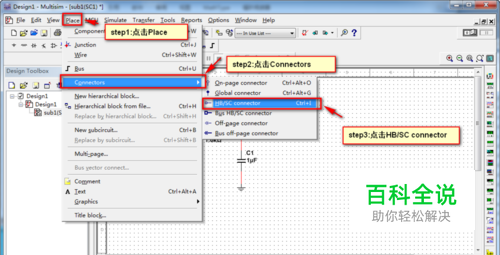

如果子电路图需要与主电路图的其他模块连接,则必须在子电路图中添加连接器 step1:点击菜单栏的Place step2:点击Connector step3:点击HB/SC Connecotr创建连接器,并将连机器置于电路中需要连接的地方
- 07

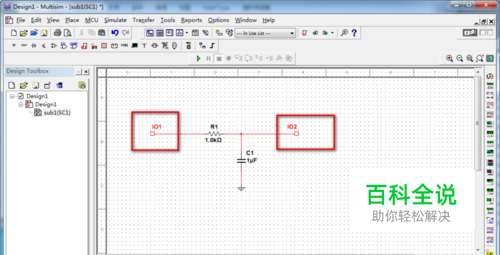

连接器添加后效果
- 08

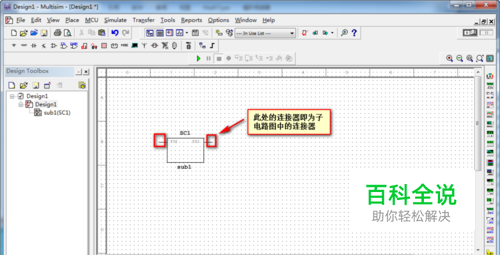

在主电路图中调用子电路图
- 09

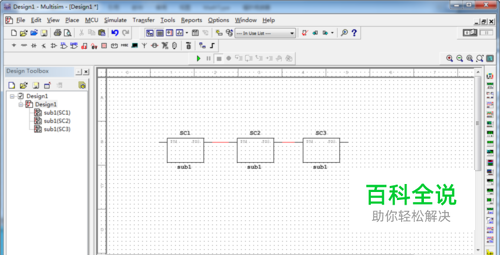

多个子电路图级联使用
