cad批量导入坐标

cass中可以利用展点功能，将高程数据导入，那么cad中我们如何快速将大量点导入呢？今天小编就给大家来讲解下。

操作方法

  • 01

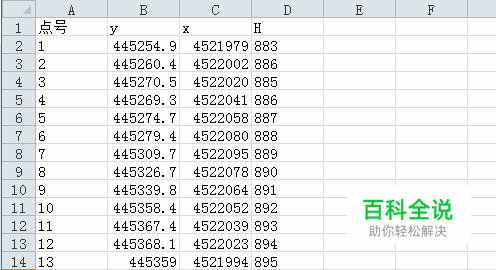

    首先，将要要导入的高程坐标导入到excel中。

  • 02

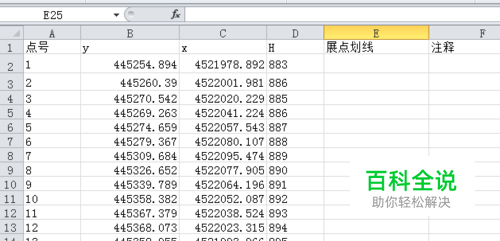

    新建E列为展点划线，新建F列为注释。

  • 03

    在E列中输入如下公式：【="line "&B2&","&C2】；

  • 04

    在F列中输入如下公式：【="-text j ml "&B2&","&C2&" "&5&" 0 A"&A2&D2】；

  • 05

    选中E2和F2列，在右下角实心光标变成十字时下拉，将E列和F列进行充填序列。

  • 06

    复制E列数据粘贴至cad命令行。可以看到生成的图形文件。

  • 07

    复制F列数据粘贴至CAD命令行。
