Solidworks怎样将绘制好的三维图形转到工程图里
使用Solidworks绘制三维图形只是绘图的第一步，出工程图进行生产加工才是我们的目的，那么要怎样将三维图形转换到工程图呢？
操作方法
- 01

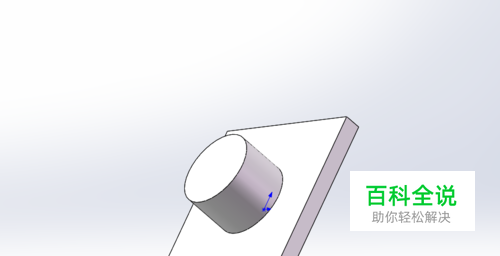

我们先打开我们要出工程图的三维图形。
- 02

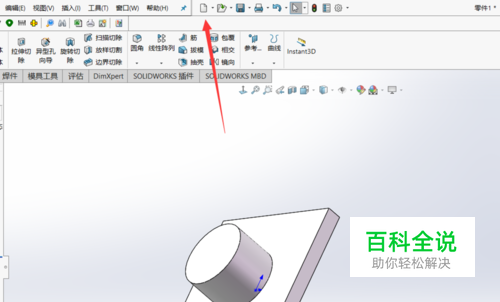

然后选择上面的新建这个命令选项。
- 03

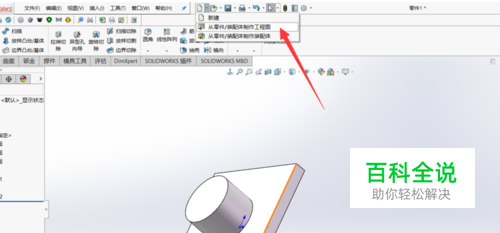

接下来选择从零件到工程图这个命令，选择A3或者A4图纸。
- 04

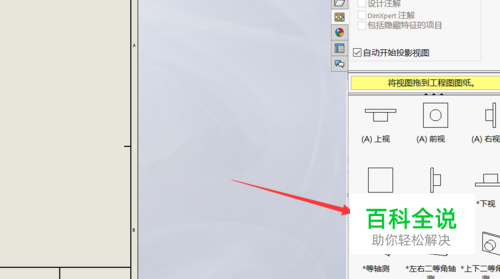

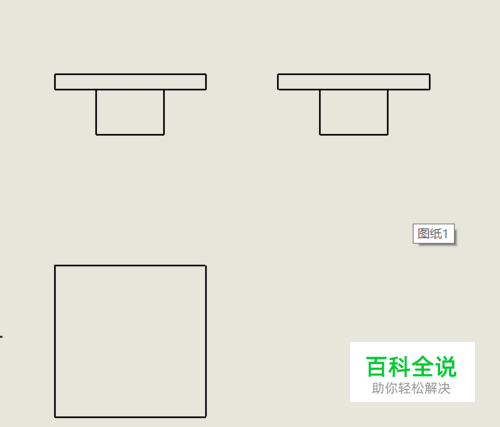

之后就可以在右侧找到各个视图的工程图了。选择一个视图拖进图纸里面即可。
- 05

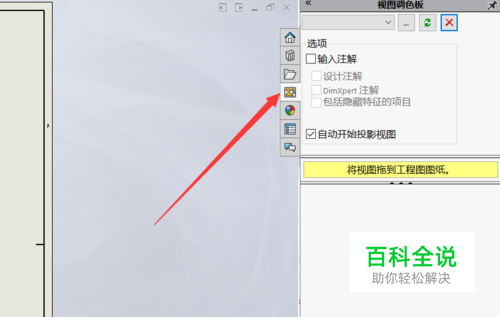

有时候如果打开工程图右侧什么都没有也没有关系，我们点击右侧的视图调色板。
- 06
然后在上面的下拉文件里找到我们要绘制工程图的零件，之后就能调出工程图视图出来。
