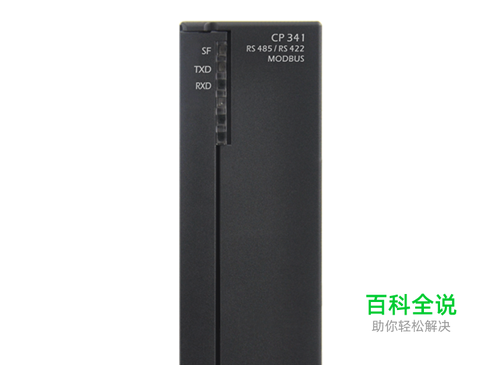

JQECT 341-1CH02-0AE0 CP341MODBUS串口通讯模块
• 支持与各种类型的MODBUS设备通讯。
• 无需另外加昂贵的MODBUS硬件狗，为用户节约成本。
• 采用DB9串行通讯接口，可使用PROFIBUS总线接头连接，免去自行焊线的麻烦，使用方便。
• 通讯采用光电隔离，最大通讯距离为1200m。
• 无需外接24V电源，方便用户使用。
• 支持通讯波特率范围大：300--115200，方便与各种类型MODBUS通讯设备连接。
• 支持校验位/停止位的灵活配置，程序设置操作简单、方便。
• 支持RTU主从站协议及ASCII协议，单帧数据最大长度2K，传输速度快使用MODBUS-TCP工业通讯协议进行分布式IO的采集和控制。
实现与400CPU通讯TOP图
- 01

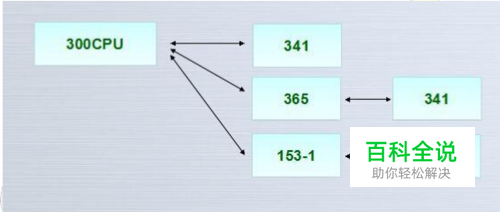

CP341 可通过 IM365 或 IM153-1 或直接挂在 300CPU 后面，或通过 IM153-2 挂在400CPU 上进行通讯.

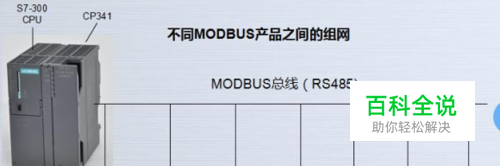

如何Modbus组网
- 01
CP341 MODBUS 串口模块是点对点的、高速、高性能的的串行通讯模块。可 以与各种支持 MODBUS 通讯和 RS485/422 自由口通讯的产品进行点对点数据交换，例如支持 MODBUS 通讯的各种 PLC(施耐德、欧姆龙、三菱、台达等)、变频器、HMI、IPC、智能仪表等，还可以与使用 RS485 自由口的产品及自行开发的产品进行通讯。
TIA Step7组态环境下的应用
- 01

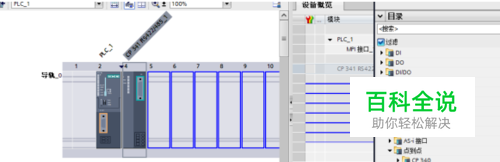

本应用为JQECT CP341 与200CPU Modbus 通信实例，编程软件分别为 TIA Portal V13、V4.0 STEP 7 MicroWIN SP9。 主站硬件配置和从站编程和上例相同，不同之处在于 TIA 环境下无需安装 PtP、Master 驱动。主站硬件组态如下图配置硬件组态
- 02

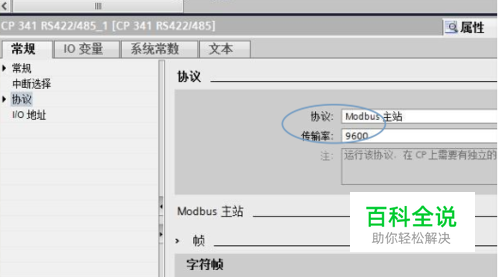

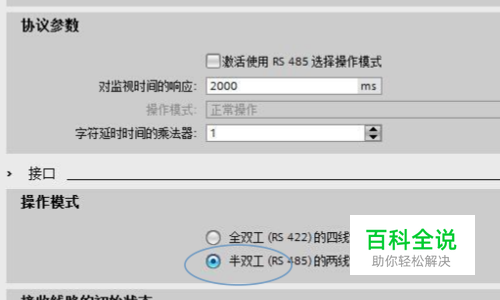

选中CP341，设置协议参数
- 03

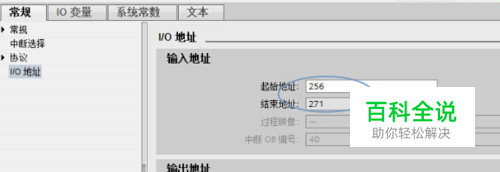

设置模块 I/O 地址
程序编写
- 01

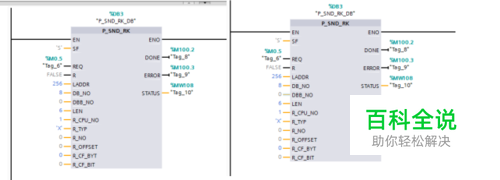

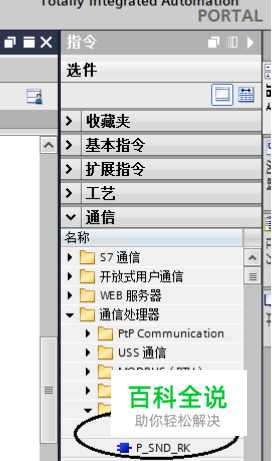

1、 建立收发数据块，与 Step7 环境下建立方法类似。 2、调用 FB7/FB8，指令栏选取通信—>通信处理器—>PtP 链接：CP341—>P_RCV_RK/P_SND_RK.
- 02
FB7 与 FB8 引脚定义与 Step7 环境下类似
- 03

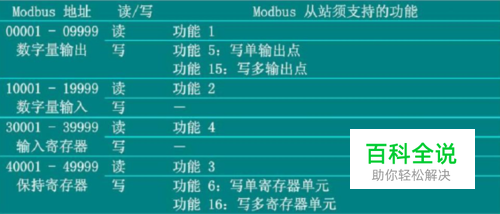

其他功能码用途
常见问题
- 01
TXD RXD 灯不亮：有数据接收发送时，TXD 或 RXD 灯会亮。TXD 或 RXD 灯不亮不代表通信错误，只有 M0.5 有信号时，TXD 等会亮。当 M0.5 为周期为 1 秒的脉冲信号时，TXD 等会有规律的闪烁。
- 02
常用串口调试工具
- 03
200CPU 使用 Modbus 功能使能后，不能进行 PPI 通信。 200CPU 通信端口电气接口为 RS-485，通过此接口可走 PPI、MPI、Modbus、自由口等协议。电脑端的串口一般为 RS-232 接口，200CPU 走 Modbus 协议需要RS485 转 232 模块。

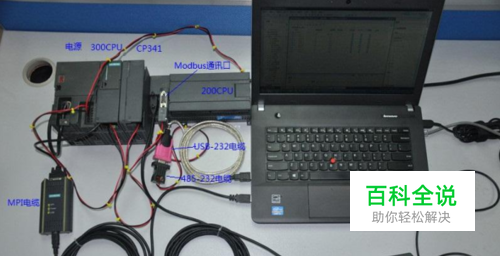

硬件实物配置
- 01
Modbus 连线：CP341 DP 头-->200CPU DP 头
- 02

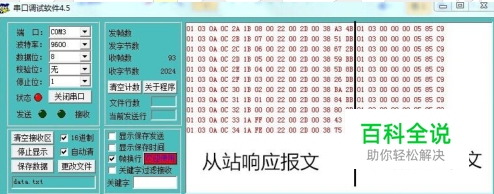

报文捕捉连线：CP341 DP 头-->200CPU DP 头-->485-232 电缆-->USB-232 电缆-->串口调试助手
