步进电机接线
初步接触步进电机可能感觉比较茫然，对于接线可能感觉无从下手，下面介绍如何快速掌握步进电机的接线方法。
操作方法
- 01
连接步进电机与步进电机驱动器的接线。
- 02
给表控TPC12-12TD接上直流24V的开关电源。 连接步进电机驱动器的电源，如果步进电机使用直流24V供电可以与表控共用一个开关电源。
- 03

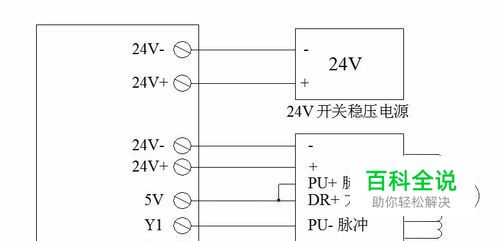

连接步进电机驱动器与表控的控制接线： 1、将步进电机驱动器脉冲输入信号和方向输入信号的正极连接到表控的5V端子。 2、将步进电机驱动器脉冲输入信号的负端连接到表控的Y1输出端子上。 3、将步进电机驱动器方向输入信号的负端连接到表控的Y2输出端子上。 4、参见下图接线：
- 04
设置步进电机驱动器的细分，一般可以放在8（1600）左右，通过初步调试后设置实际需要的细分。
- 05
设置步进电机的动作： 正转的设置，参考设置，一行实现正转。X1是正转的启动开关。
- 06
反转的设置： X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。两行实现反转动作。
