使用CAXA电子图板如何画米家logo

喜欢制作logo的朋友想必对各种logo的参数都有研究,比例,颜色等等,下面分享一下米家logo的尺寸比例;

操作方法

  • 01

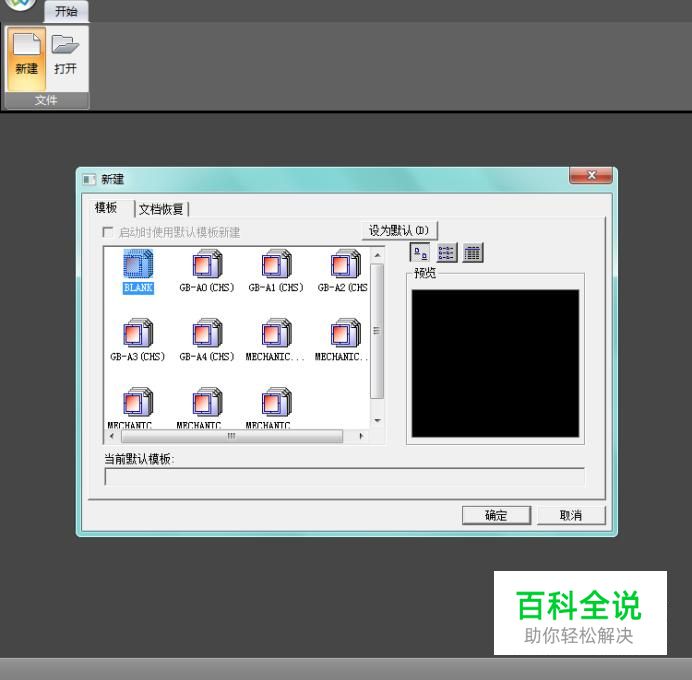

    首先打开caxa软件,新建“BLANK”空白图纸;

  • 02

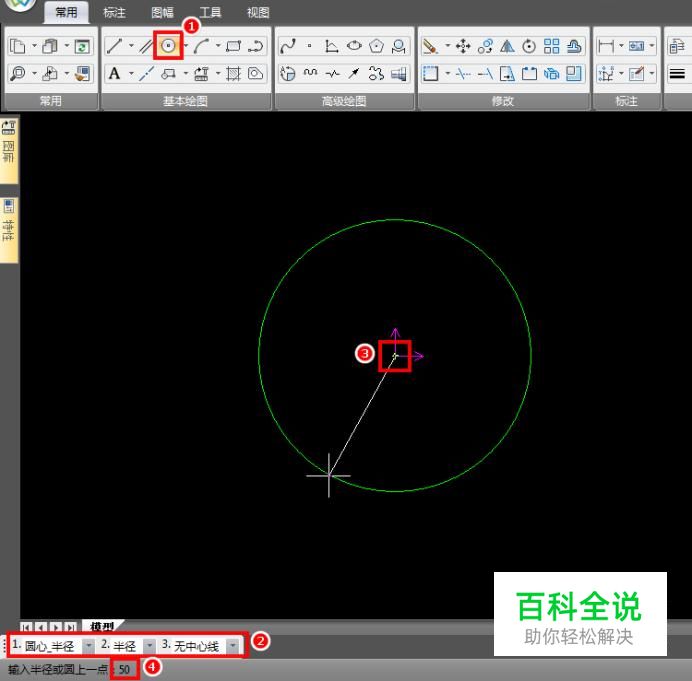

    先绘制主要外形,使用圆命令,以坐标原点为圆心绘制直径为100的圆;

  • 03

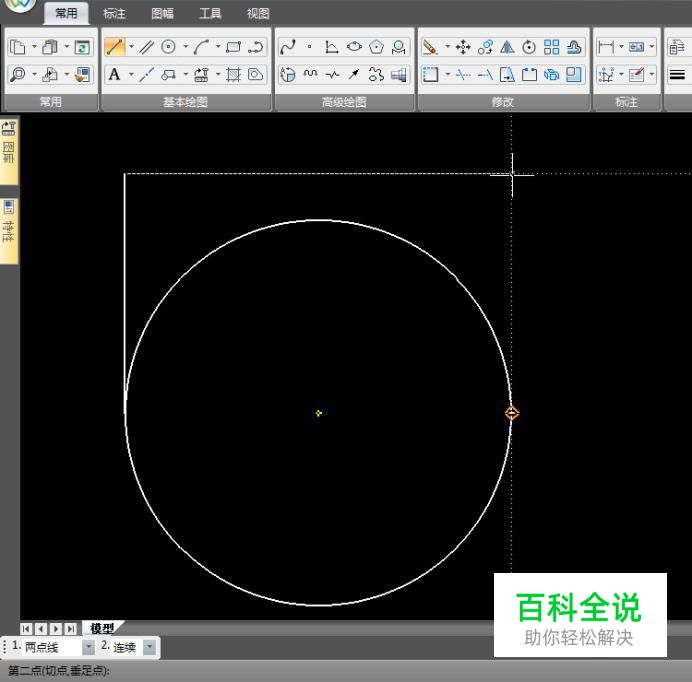

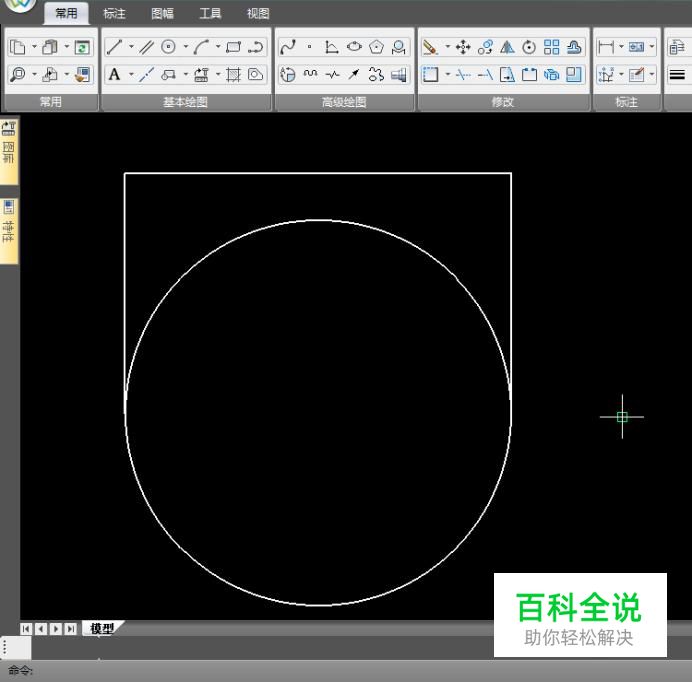

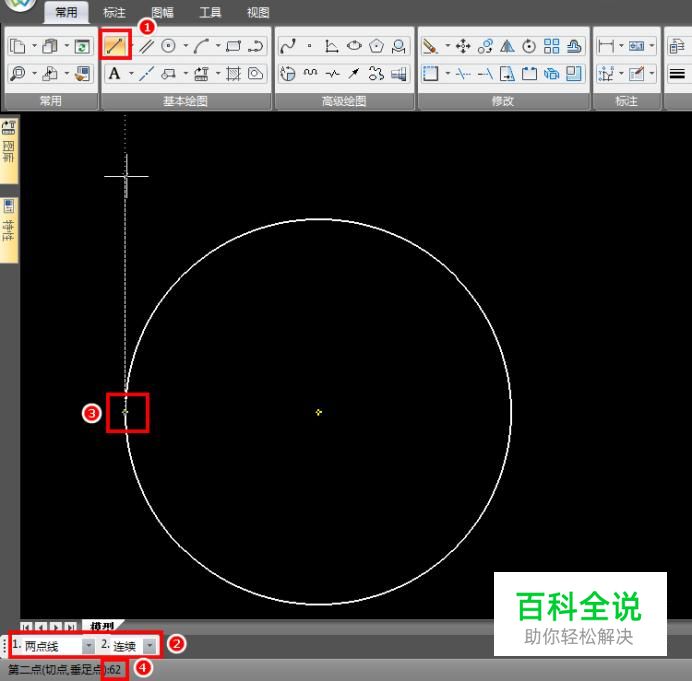

    再以圆的最左边为起点,向上绘制长62的竖直直线,接着如图对齐绘制长100的水平线段,再向下绘制竖直直线与圆相切;

  • 04

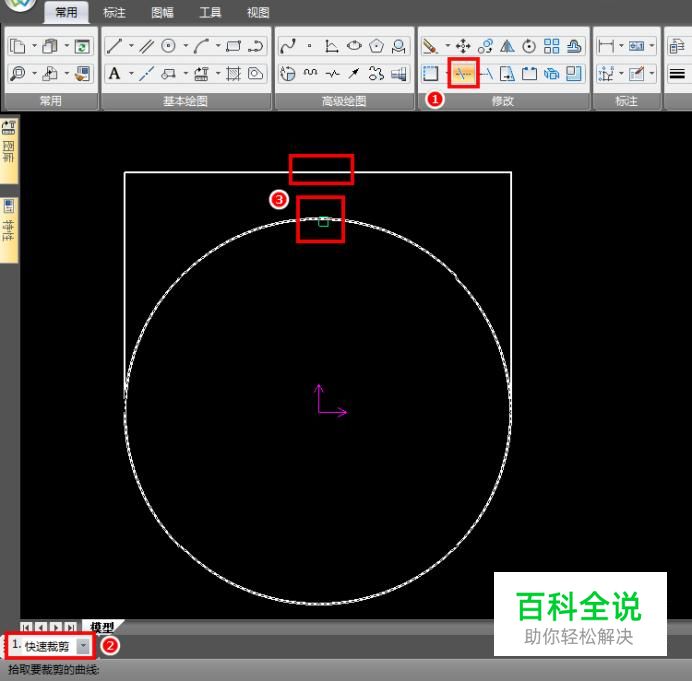

    删除上半圆和水平直线;

  • 05

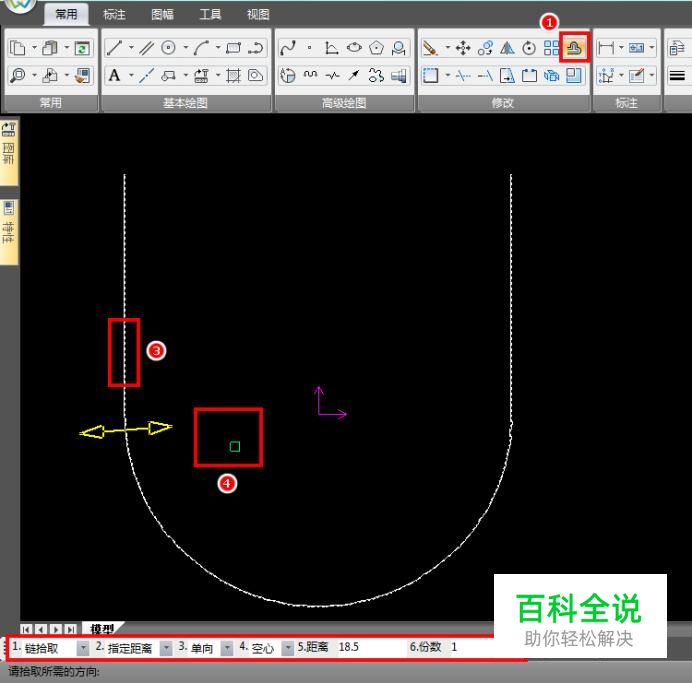

    使用等距线命令,链拾取图形,向内偏移18.5;

  • 06

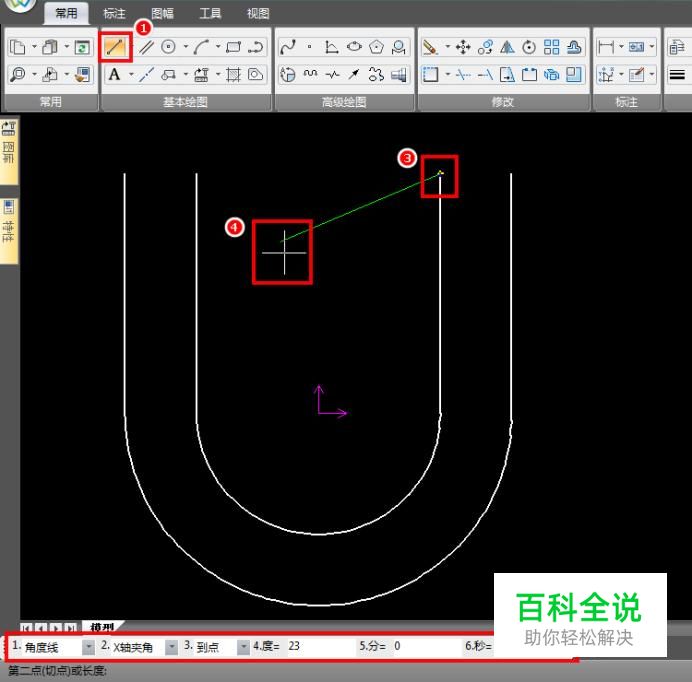

    以等距后图形的右上角为起点绘制与X轴夹角23°的直线;

  • 07

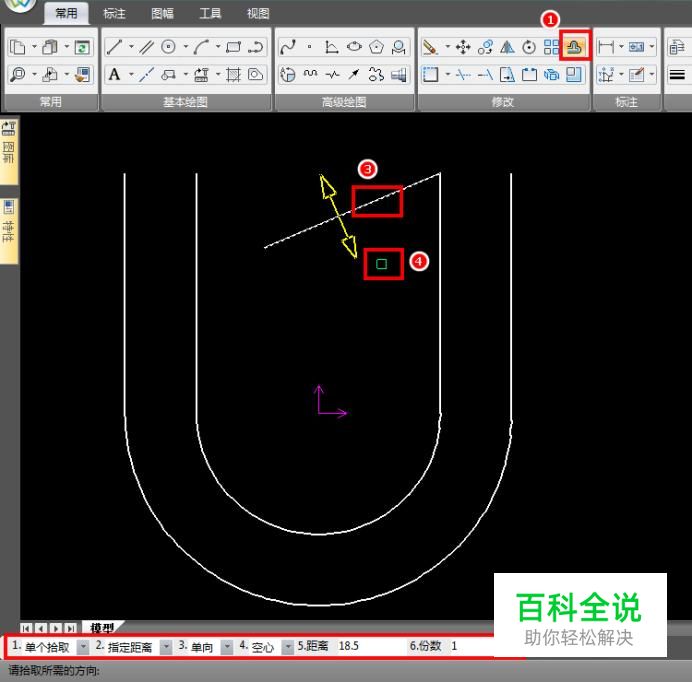

    接着使用等距线命令向下偏移刚绘制的角度线18.5;

  • 08

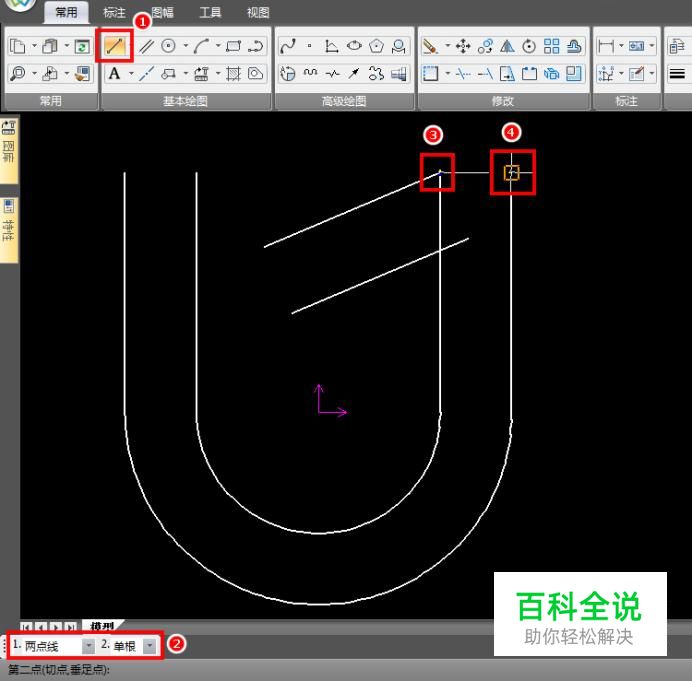

    使用直线命令连接右边竖直直线上面的两个端点;

  • 09

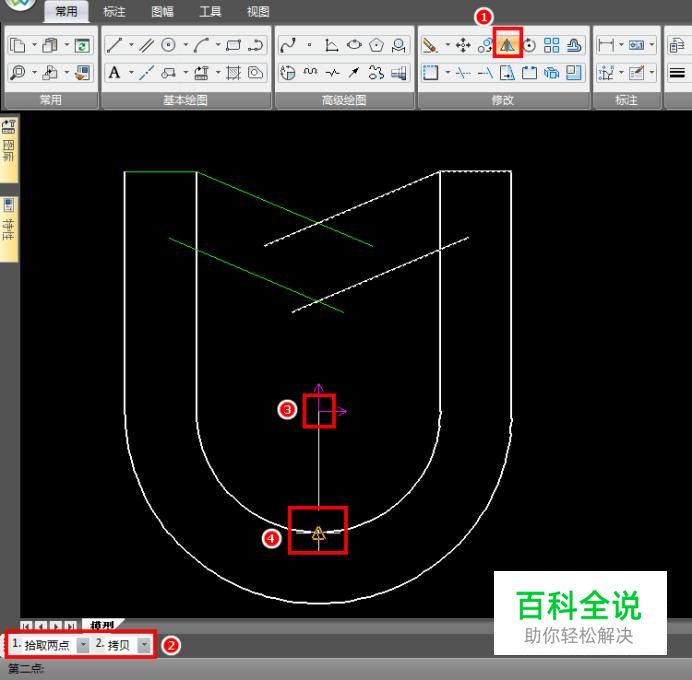

    使用镜像命令,将刚刚绘制的两条角度线和水平线段做镜像操作;

  • 10

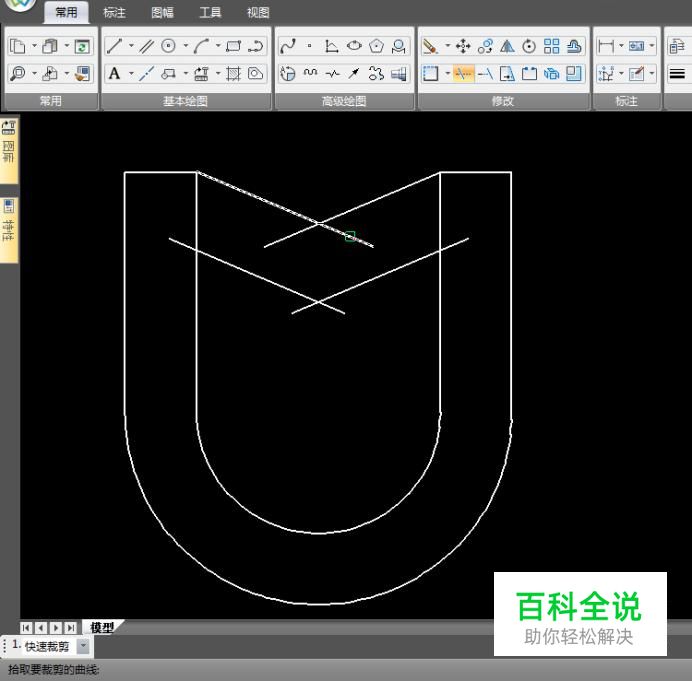

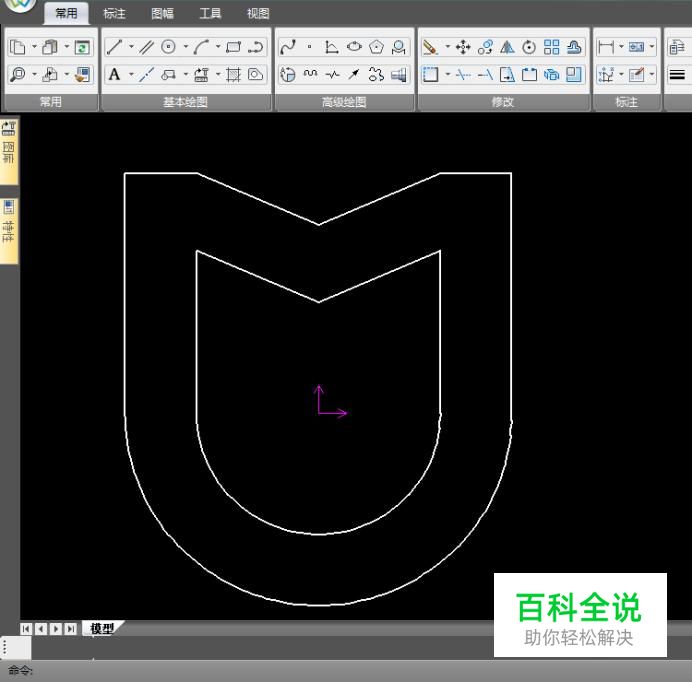

    使用快速裁剪,裁掉多余的线条,裁剪结果如图;

  • 11

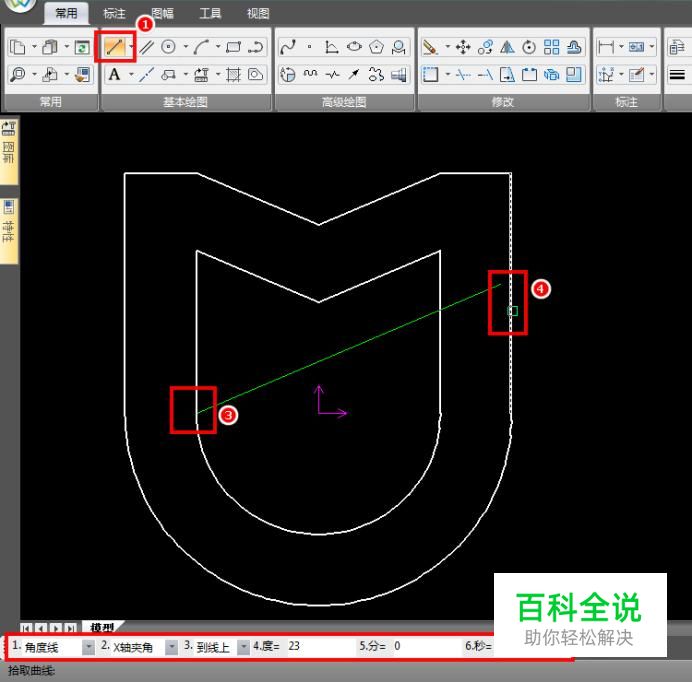

    以左边里面的切点为起点绘制与X轴夹角23°的直线到最右边的竖直直线,再绘制一条以圆心为起点与X轴夹角23°的直线到最右边的竖直直线;

  • 12

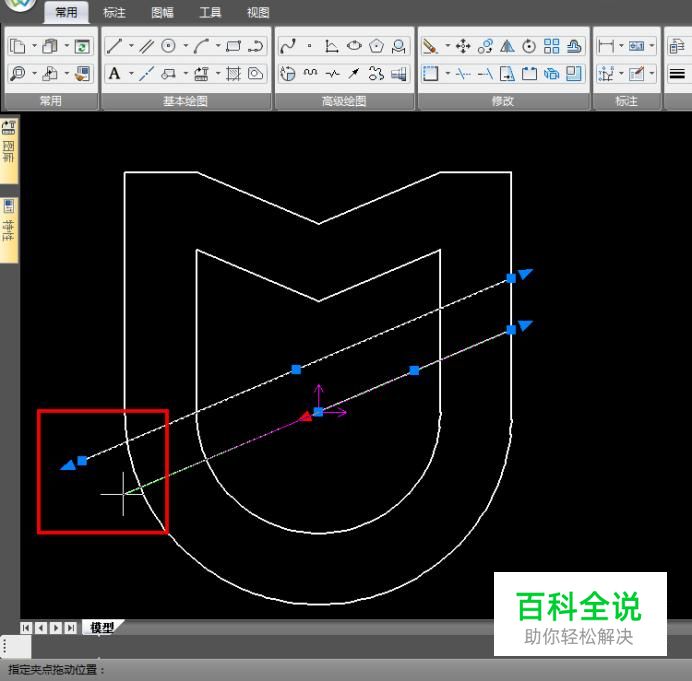

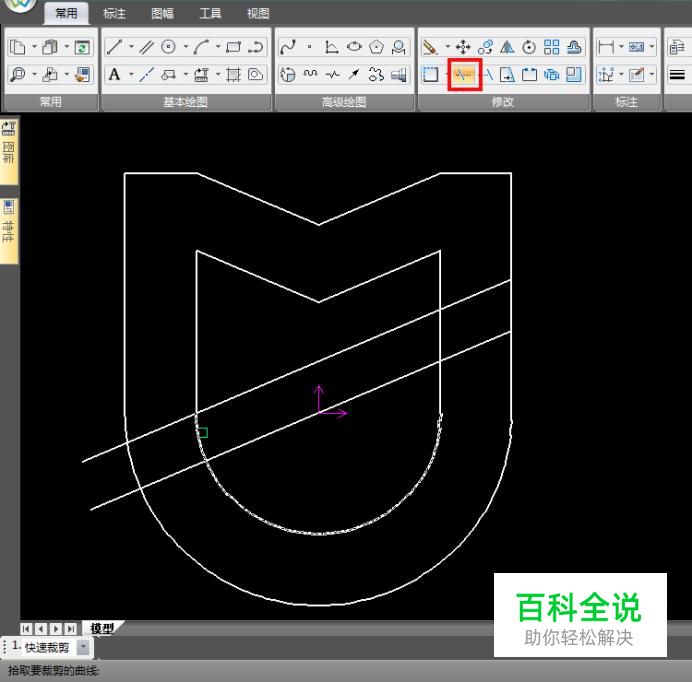

    向左延伸刚刚绘制的两条角度线至logo轮廓外;

  • 13

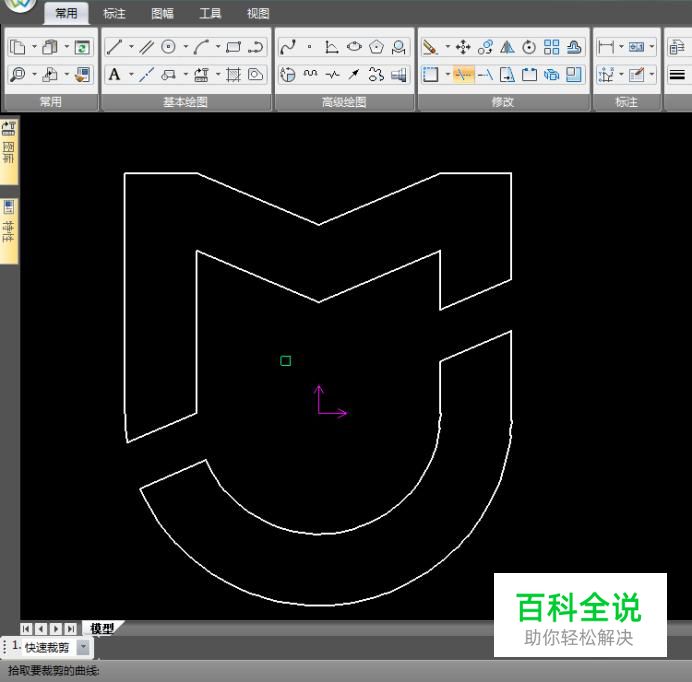

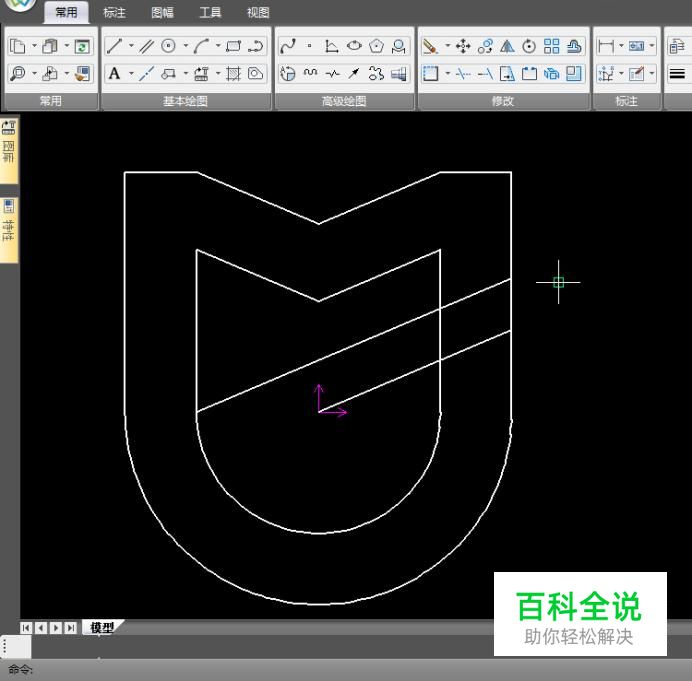

    使用快速裁剪,裁掉多余的线条,裁剪结果如图;
